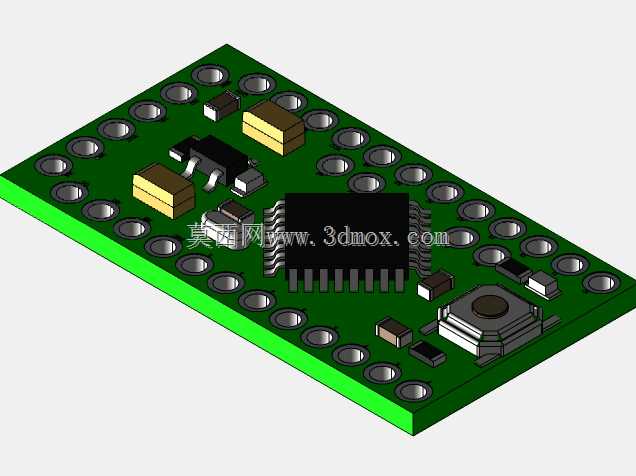

ARDUINOPRO迷你开发控制板结构设计

项目分类:通讯工具类 发布时间:2022-06-28 ID:665627
  • ARDUINOPRO迷你开发控制板结构设计

  这款迷你控制板的结构设计,首先要匹配嵌入式开发场景下的紧凑安装需求,在小型智能硬件、可穿戴设备原型、桌面级小型自动化装置的开发验证环节,这类窄体控制板往往需要嵌入到空间极度受限的设备腔体内部,因此整体外形采用规整的矩形切角设计,板体边缘预留的等间距安装孔位,既可以配合铜柱实现层叠式堆叠安装,也能通过M2规格螺丝直接固定在设备内部的塑料支柱或者钣金安装位上,孔位的边距经过反复校核,不会和板载元器件的焊盘产生干涉,也能避开PCB走线的密集区域,避免安装应力造成线路损伤。

  板载元器件的布局完全遵循信号流向与电磁兼容的设计逻辑,主控制芯片布置在板体几何中心偏侧的位置,周边的去耦电容、晶振元件都紧贴芯片引脚布置,尽可能缩短高频信号的走线长度,减少信号反射与串扰问题;两侧引出的排针引脚按照电源、输入、输出、通信的功能分区做了整齐排列,每个引脚对应的位置都预留了丝印标记的空间,方便开发过程中快速接线,不会出现引脚定义混淆的问题。板上的电源输入接口、复位按键都布置在板体边缘的易操作位置,即使在板卡堆叠安装的状态下,也能不用拆卸其他板卡就完成复位操作与电源接线。

  从安装边界来看,板体整体厚度控制在元器件最大高度范围内,最高的元件是板载的复位按键与排针座,其余阻容元件、芯片的高度都远低于这两个部件,因此在做设备腔体的尺寸预留时,只需要按照排针高度预留垂直方向的安装空间即可,不需要额外为其他元件做高度避让。板体四个角做了小圆角处理,避免安装过程中锐角划伤操作人员或者设备内部的连接线材,边缘的走线距离板边保留了足够的安全距离,满足PCB加工的工艺要求,不会出现板边线路露铜或者加工时线路断裂的问题。

  在实际应用场景中,这类迷你控制板常被用作小型智能装置的核心控制单元,比如小型智能传感器节点、桌面迷你机器人的主控、DIY电子创作的核心控制模块,相比标准尺寸的控制板,它的占地面积更小,能够适配更多轻量化、小型化的项目需求。设计过程中对原有参考版本的尺寸偏差做了修正,所有元器件的封装尺寸都匹配实际量产元件的真实尺寸,排针的间距、元件的焊盘尺寸都符合行业通用的焊接工艺要求,不管是手工焊接还是回流焊加工都能直接适配。板上的固定孔位间距也兼容常用的迷你面包板安装规格,在原型开发阶段可以直接插在面包板上做电路验证,不需要额外做接线转接,能大幅缩短原型验证的周期。

  从结构可靠性角度考虑,板上重量较大的元件比如电源接口、晶振元件,都布置在靠近安装孔的位置,在设备受到振动冲击时,这些元件的固定应力可以通过附近的安装柱传递到设备主体上,减少元件引脚受到的剪切力,避免长期振动下出现引脚脱焊的问题。板体的电源回路区域做了加宽走线处理,能够承载更大的工作电流,满足外接多个传感器、执行器时的供电需求,不会因为走线过窄造成线路压降过大或者发热严重的问题。引脚标记的丝印位置避开了焊盘区域,不会因为焊接时的高温造成丝印脱落,即使经过多次焊接拆装,引脚定义的标识依然清晰可辨,方便后期的维护与接线调整。
