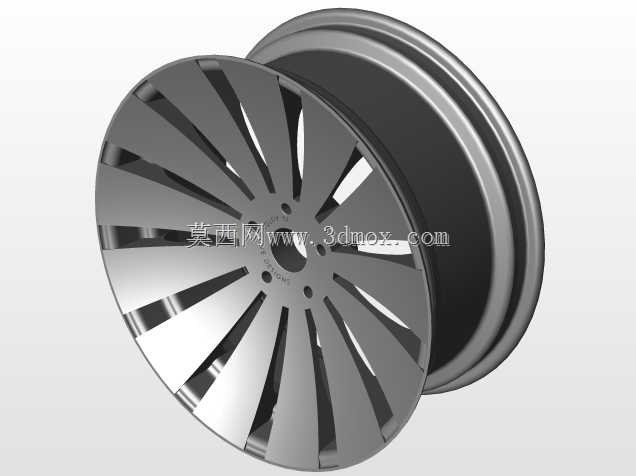

乘用车辐条式铝合金轮毂结构设计

　　日常做底盘行走部件建模时，轮毂是绕不开的结构件，这次的辐条式轮毂设计，首先要匹配乘用车的常规安装边界，轮辋部分的胎圈座角度、凸缘宽度严格贴合民用子午线轮胎的装配要求，避免出现轮胎装卡漏气、行驶中脱圈的风险。先从安装面说起，中心孔的定位尺寸要对应常规家用车的轴头配合公差，螺栓孔的节圆直径、孔位数量适配主流五孔安装规格，每个螺栓孔周边都做了局部加厚处理，分散制动时的扭矩载荷，避免孔位周边应力集中出现开裂。轮辐部分采用了宽辐条大间隙的布局，这种设计不是单纯为了外观，大间隙能给制动卡钳留出足够的散热空间，日常连续制动时，气流能顺着辐条间隙快速带走制动盘的热量，减少制动热衰减的概率；宽辐条的截面做了渐变厚度设计，靠近安装盘的位置厚度更大，

　　往轮辋方向逐步收薄，既保证了径向、侧向的承载能力，也能控制整体重量，降低非簧载质量，提升悬挂的响应表现。轮辋的槽底深度做了适配，方便轮胎拆装时的胎圈落入，不会出现拆装困难的问题，轮缘部分做了圆弧过渡，避免尖锐棱边割伤轮胎胎侧，同时轮缘的加厚设计也能应对日常路边停车蹭马路牙子的工况，减少轻微剐蹭导致的轮辋变形。设计过程中没有做冗余的加强筋，所有曲面过渡都做了顺滑处理，既方便后续的铸造工艺脱模，也能减少应力集中点，辐条表面的曲面做了微弧处理，气流经过时不会产生明显的紊流，能一定程度上降低行驶风噪。安装面的背面做了沉台设计，和轴头贴合的面保证平面度要求，避免安装后出现车轮跳动，动平衡的配重块安装位预留了常规的轮辋边缘位置，

　　不影响辐条的整体外观。从实际使用场景看，这款轮毂适配普通家用紧凑型、中型乘用车，日常城市通勤、高速行驶的载荷工况都能覆盖，轮辐的间隙也能兼容多数原厂单活塞、四活塞制动卡钳，不需要额外加装垫片避开卡钳，安装时的偏距设置在常规家用车的适配范围内，不会出现轮胎蹭翼子板内衬、或者轮距过度外扩的问题。建模时轮辋和轮辐的连接位置做了圆角过渡，这个位置是行驶中载荷传递的关键区域，过小的圆角会导致应力集中，长期交变载荷下容易出现疲劳裂纹，所以圆角半径根据壁厚做了匹配，保证载荷平顺传递到整个轮辋结构。气门嘴的安装位预留了标准的孔位，位置在轮辋槽侧，不影响辐条结构，也方便后续充气、胎压监测传感器的安装。整体结构没有做过于复杂的镂空，避免在日常行驶中卷进路面的碎石、杂物卡进辐条间隙，同时也方便日常洗车清洁，不会有过多的藏污纳垢的死角。
