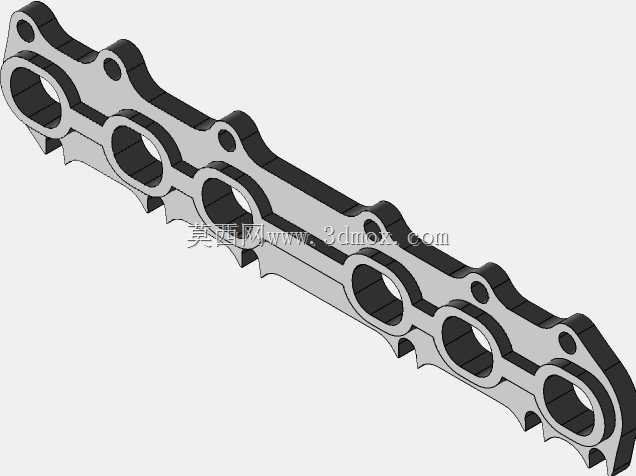

直列六缸涡轮增压发动机排气歧管密封法兰

　　该零件为直列六缸涡轮增压机型配套的排气歧管安装法兰，主要承担排气歧管与气缸盖排气侧的连接密封功能，同时为排气歧管总成提供刚性安装基准，是民用性能车、改装赛车动力单元排气系统的核心承压连接件。在实际装车场景中，该法兰直接贴合气缸盖排气侧的密封平面，六个同轴通孔分别对应一至六缸的排气道口，高温排气从气缸排出后首先经过该法兰的导流孔道进入排气歧管，最终汇入涡轮增压器的涡壳入口，因此该零件需要同时承受近千摄氏度的持续排气高温、排气脉冲带来的交变振动载荷，以及涡轮增压器工作时传递的反向扭矩，对结构强度、平面度公差、热变形抗性都有极高要求。

　　从设计逻辑来看，该法兰采用整体式长条锻坯加工思路，整体轮廓沿六个气缸的排气道口中心连线方向延伸，相邻两个缸孔的中心距完全匹配对应机型气缸盖的排气道孔位间距，确保安装时各孔道完全对中，避免出现排气节流、密封压合不均的问题。法兰本体的厚度经过反复校核，既不会因为过薄导致高温下翘曲变形、出现排气泄漏，也不会因为过厚增加不必要的整机重量、占用过多发动机舱布置空间。六个主通孔的孔径略大于气缸盖排气道口直径，加工时孔口做了微小的倒角处理，既可以避免安装时孔边锐边切割密封垫片，也能在排气流入歧管时提供微小的导流过渡，减少孔道处的排气紊流，降低排气阻力。

　　安装边界方面，法兰上分布的多个螺栓过孔位置完全匹配气缸盖排气侧的原厂螺纹孔位，每个螺栓孔周边都做了局部加厚的凸台结构，螺栓拧紧时的压紧力可以通过凸台均匀传递到密封垫片的对应区域，避免法兰本体在螺栓预紧力下出现局部凹陷变形。法兰朝向排气歧管的一侧，轮廓形状完全匹配排气歧管的进气端结合面，焊接或装配时可以直接贴合定位，不需要额外做适配调整。零件边缘的异形缺口是为了避让气缸盖上的周边附件，包括水温传感器安装座、排气侧凸轮轴位置传感器、缸盖螺栓头部等结构，确保法兰安装后不会与周边零部件发生运动干涉，哪怕是发动机在整车运行中出现最大幅度的抖动位移，法兰边缘也不会与周边零件产生磕碰。

　　在实际改装与维修场景中，这类法兰常被用于替换原厂老化变形的排气歧管连接法兰，或是在改装大流量排气歧管、加大号涡轮增压器时作为定制转接基准，相比原厂铸铁法兰，该结构的加强筋设计可以进一步提升高温下的抗变形能力，避免大马力调校下出现法兰翘曲、排气漏气的问题，减少因为排气泄漏导致的涡轮迟滞增大、排气温度异常升高、舱内废气渗入等故障。设计时还特意考虑了密封垫片的压合行程，法兰整体平面度公差控制在0.05mm以内，配合多层不锈钢排气密封垫片，可以在全工况温度区间内保持稳定的密封性能，不需要频繁拆解更换密封件。
