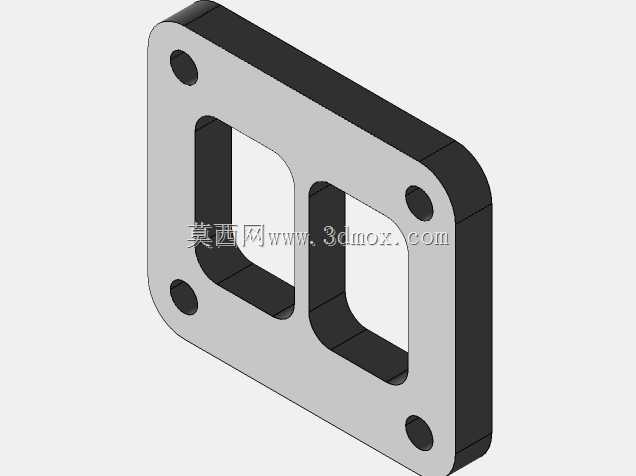

T4分体式双涡道涡轮连接法兰结构

　　在涡轮增压系统的进排气连接环节，法兰作为核心密封承压连接件，其结构设计直接决定了增压管路的密封可靠性、气流导通效率以及长期工况下的抗疲劳性能，这款适配T4规格涡轮的分体式双涡道法兰，正是针对双涡道涡轮壳体的对接需求开发的专用连接部件。从实际装车应用场景来看，这类法兰主要用于涡轮增压器压气机壳或者涡轮壳与对应管路、歧管的对接位置，尤其是双涡道结构的涡轮，需要法兰的流道开口完全匹配涡轮端的双腔分隔结构，避免两个涡道的气流出现串扰，保证排气脉冲能够独立作用于涡轮叶片，充分利用排气脉冲能量提升增压响应速度，减少涡轮迟滞现象。不同于普通单孔圆形法兰，这款法兰采用了近似方形的外轮廓设计，四个角位分别布置了贯通的安装螺栓孔，

　　孔位的位置度公差在设计时严格控制在±0.1mm范围内，保证安装时能够与涡轮端、管路端的安装孔完全对中，避免螺栓受剪出现密封面压合不均的问题。法兰的密封面采用了整体平面加工设计，平面度要求控制在0.05mm以内，表面粗糙度达到Ra1.6级别，安装时配合对应的密封垫片，能够在涡轮端最高近千度的排气温度、数个bar的增压压力工况下，长期保持密封性能，不会出现漏气、窜气的问题。从设计思路层面，这款法兰采用分体式适配双涡道的结构，中间的分隔筋完全对应涡轮端双涡道的中间隔层位置，分隔筋的厚度经过反复校核，既保证足够的结构强度，在长期高温振动工况下不会出现变形断裂，又尽可能减少对气流的阻挡，降低排气阻力。两个独立的方形流道开口，

　　分别对应涡轮的两个独立涡道入口，流道的边缘做了小尺寸的倒角处理，避免气流在入口位置形成尖锐的扰流区，减少排气压损，提升气流进入涡道的顺畅度。法兰的整体厚度经过强度校核确定，在满足螺栓预紧力下不变形、高温工况下抗蠕变的前提下，尽可能控制整体厚度，减少整个连接段的轴向尺寸占用，给整车机舱内的管路布置留出更多调整空间，适配不同车型的机舱布局需求。在安装边界方面，这款法兰的外轮廓尺寸完全匹配T4规格涡轮的标准安装接口，四个安装孔的中心距遵循通用T4涡轮的安装尺寸规范，能够直接替换同规格的原厂法兰或者改装用法兰，不需要对周边的安装位做额外的修改加工。法兰的边角位置做了小圆角过渡处理，避免安装过程中尖锐边角划伤操作人员或者周边的管线、线束，

　　同时也减少了应力集中点，提升法兰整体的抗振动疲劳性能，在发动机长期高频振动的工况下，不会在边角位置出现应力开裂的问题。实际使用中，这类法兰既可以用于原厂涡轮增压器的维修替换配件，也适用于性能改装场景下的涡轮管路对接，双涡道的独立分隔设计能够保证改装后双涡道涡轮的性能完全发挥，不会因为法兰结构的问题导致增压效率下降。不同于一体式铸造的法兰结构，这款机加工成型的法兰结构致密度更高，材料内部没有铸造气孔、砂眼等缺陷，在高温高压工况下的可靠性更强，长期使用不会出现因为内部缺陷导致的密封失效问题。法兰的螺栓孔采用了通孔设计，安装时螺栓从法兰一侧穿入，另一侧配合螺母锁紧，预紧力可以根据实际使用的密封垫片材质调整，保证密封面的压合力均匀分布在整个密封面上，不会出现局部压合力不足导致的漏气问题。在流道设计上，两个流道的通流面积经过匹配计算，完全对应T4双涡道涡轮的入口通流面积，不会出现通流截面突变导致的气流阻力上升，保证排气能够以尽可能小的损失进入涡轮涡道，推动涡轮叶片做功。中间的分隔筋高度与法兰整体厚度保持一致，安装后能够与涡轮端的涡道分隔层完全贴合，彻底阻断两个涡道之间的气流连通，避免不同气缸的排气脉冲出现相互干扰，保证各缸排气能够独立推动涡轮，提升涡轮在低转速区间的响应速度，改善发动机低扭输出表现。
