T25规格涡轮进气四合一收集法兰结构

　　在小排量涡轮增压动力单元的进排气系统改装与原厂配套开发场景中，这类T25接口的涡轮收集法兰是衔接排气歧管支路与涡轮进气侧的核心连接部件，主要应用于1.3T-2.0T排量区间的四缸汽油发动机，适配盖瑞特T25系列涡轮增压器的安装匹配需求，既可以用于民用乘用车辆的动力升级改装场景，也能满足小型非道路机械、轻型发电机组的涡轮增压系统配套使用。从实际功能来看，该部件的核心作用是将四个气缸排出的脉冲排气气流进行汇总导流，以均匀的流场状态送入涡轮压气机侧，避免各缸排气脉冲相互干扰造成的涡轮迟滞问题，同时承担排气歧管末端与涡轮壳体之间的刚性连接、密封作用，耐受排气系统800-950℃的持续高温工作环境，以及发动机运行过程中产生的振动载荷。

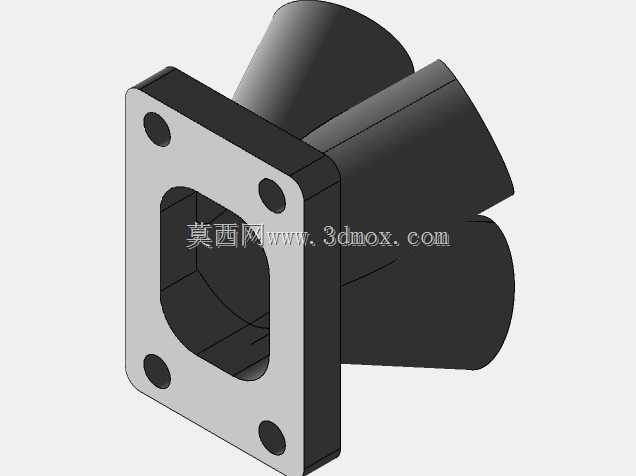

　　从设计思路层面拆解，该法兰采用方形安装基座搭配四个等距分布的螺栓过孔布局，基座中心开设与T25涡轮进气口轮廓完全匹配的异形通流孔，通流孔边缘做了R1.5的圆角过渡处理，避免气流在截面突变位置产生涡流损耗，四个安装孔的位置度公差控制在±0.1mm以内，保证安装时与涡轮壳体的定位精度，防止密封面错位造成的排气泄漏问题。基座一侧延伸出四个等角度分布的圆形导流支管，支管轴线与法兰安装面呈30°夹角，每个支管的通流内径与对应气缸的排气歧管出口内径保持一致，支管之间的交汇区域做了平滑的曲面融合处理，没有突兀的折角结构，尽可能降低排气气流的沿程阻力，让四个气缸的排气能够以尽可能一致的流速、压力进入涡轮腔，提升涡轮的响应速度。

　　从安装边界与尺寸参数来看，该法兰的方形安装基座边长为82mm，厚度为12mm，四个安装孔的中心距为68mm，适配M10规格的法兰固定螺栓，密封面平面度公差要求达到0.05mm，安装时需要搭配对应厚度的金属复合密封垫片，按照对角分次拧紧的方式施加25-30N·m的预紧力矩，避免法兰受力不均产生变形。四个导流支管的外径为38mm，壁厚3.5mm，支管末端预留10mm长度的焊接坡口，能够直接与等外径的不锈钢排气歧管支管进行氩弧焊接，焊接后需要对焊缝位置进行打磨处理，保证内壁流道的光滑度。在实际选型匹配过程中，需要注意该法兰的通流截面是针对T25涡轮的进气流量特性设计的，不能直接适配更大规格的T28、T3涡轮，

　　否则会出现通流截面不足造成的排气背压过高问题；同时安装时要确认法兰的安装方向，四个支管的排布角度需要与发动机排气侧的歧管走向完全匹配，避免出现支管与周边发动机附件、机舱结构件的干涉问题。该结构在建模过程中，优先采用曲面放样的方式完成四个支管与基座通流腔的融合过渡，所有棱角位置都做了适配铸造或3D打印工艺的圆角处理，最小壁厚满足高温铸铁或不锈钢铸造的工艺要求，不需要额外添加支撑结构就能完成一体成型制造，后续加工仅需要对安装密封面、螺栓过孔进行精铣、钻孔处理即可达到装配精度要求，能够有效降低零部件的生产制造成本，缩短配套开发的周期。在实际装车测试中，采用该结构收集法兰的涡轮增压系统，相比采用直角交汇结构的普通法兰，涡轮起压转速能够降低150-200rpm，全负荷工况下的排气背压能够降低8%-12%，对于提升发动机低转速扭矩输出、降低泵气损失有较为明显的作用，同时法兰本体的应力分布更为均匀，在持续高温排气冲击下不容易出现开裂、变形的问题，使用寿命能够满足整车至少10万公里的使用要求。
