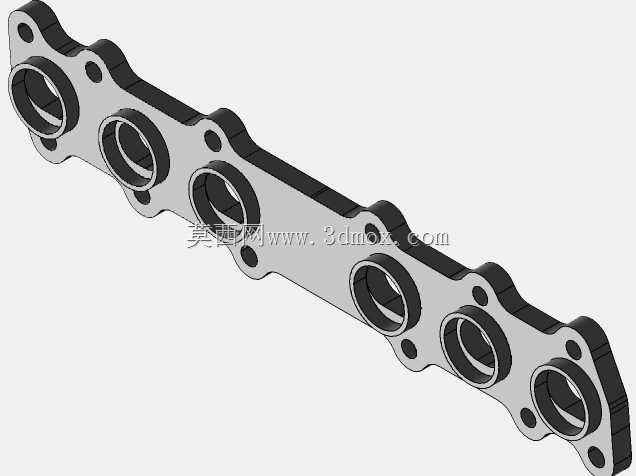

1JZ GTE发动机排气歧管连接法兰结构

　　这款法兰件是直列六缸涡轮增压发动机排气侧的核心连接构件，主要承担排气歧管与气缸盖排气侧的刚性对接功能，是排气系统密封链路里的基础承压部件。在实际装车场景中，该法兰直接贴合气缸盖排气端面，六个同轴通孔分别对应一到六缸的排气道出口，周边分布的安装孔用于穿设固定螺栓，将法兰、排气歧管密封垫、气缸盖三者压紧形成密封面，避免高温高压排气从接合面泄漏，同时为后续排气歧管、涡轮增压器的安装提供精准的定位基准。从设计逻辑来看，该法兰采用长条形一体化铣削成型结构，整体轮廓顺着直列六缸排气道的排布走向做了随形设计，没有多余的外伸结构，能在发动机舱有限的横向安装空间内完成布置，不会与周边的点火线圈、冷却管路、线束支架产生运动干涉。

　　六个主流通孔的内径与气缸盖排气道出口直径做了等径匹配，孔口边缘做了小倒角处理，既可以减少排气流通的截面突变，降低排气背压，也能在安装时避免锋利边缘割伤密封垫片，提升密封可靠性。安装孔的位置度公差控制在±0.05mm范围内，确保与气缸盖、排气歧管的螺栓孔完全对中，避免螺栓穿装时出现别劲问题，防止长期使用后因应力集中导致法兰变形。法兰的厚度经过受力校核，在螺栓预紧力、排气高温带来的热胀冷缩应力、发动机运行时的振动载荷共同作用下，不会出现翘曲变形，保证接合面的平面度长期维持在0.1mm以内，杜绝高温排气泄漏引发的周边部件老化、舱内异味等问题。法兰的材质适配场景偏向耐高温球墨铸铁或者不锈钢材质，能够耐受排气侧最高近千度的持续高温，

　　同时具备足够的抗蠕变性能，在长期高温工况下不会出现材质软化导致的密封失效。在实际改装与维修场景中，这类法兰是替换老化排气歧管、升级大流量涡轮套件时的必备对接构件，精准的安装边界可以让改装件无需额外打磨修配就能直接对位安装，减少现场加工的工作量。法兰两侧的定位缺口与气缸盖端面的定位凸台匹配，安装时可以快速完成初定位，不用反复调整孔位对齐度，提升装配效率。密封面的表面粗糙度控制在Ra1.6以下，保证金属面与密封垫片的贴合紧密性，即使在排气脉冲带来的交变压力冲击下，也能维持稳定的密封效果。从结构强度设计上，法兰在相邻两个主通孔之间的连接筋位置做了加厚处理，这个位置是热应力最集中的区域，加厚设计可以避免长期冷热交替下出现裂纹，

　　延长部件的使用寿命。螺栓孔周边做了局部沉台设计，让螺栓压紧力可以均匀分散到法兰密封面上，不会出现局部压力过大导致的垫片压溃，或者局部压力不足导致的密封不严问题。在三维建模过程中，该法兰的所有安装孔位坐标完全参照原厂发动机气缸盖的排气侧安装点云数据逆向校准，主通孔的中心距、安装孔的节圆尺寸、法兰整体的长宽厚参数都与原厂安装边界完全匹配，既可以用于原厂替换件的开模生产参考，也可以作为改装排气系统设计时的对接基准件，帮助设计人员快速完成排气歧管、涡轮头段的接口匹配，减少反复测绘的工作量。
