多规格陶瓷电容器贴片封装三维设计

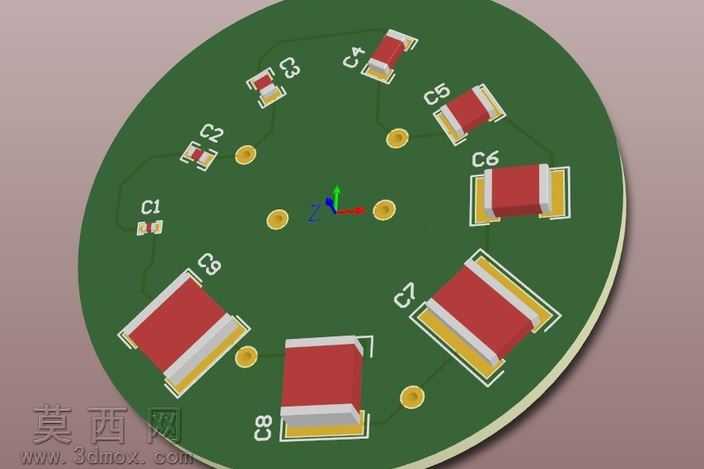

本作品为多规格陶瓷电容器贴片的三维封装模型，建模过程严格遵循电子元器件表面贴装工艺的实际尺寸规范，覆盖0402、0603、0805、1206、1210、1812、1825、2220、2225等全系列常用贴片陶瓷电容封装尺寸。建模初期先梳理各规格电容的本体长宽厚参数、端电极宽度与位置公差，结合回流焊、波峰焊的工艺要求设计焊盘尺寸，确保焊盘伸出长度、焊盘间距完全符合IPC封装标准，避免出现立碑、虚焊等焊接缺陷。模型构建采用参数化建模方式，将电容本体、端电极、PCB焊盘分别建立独立特征，本体部分使用陶瓷材质，赋予哑光米白的漫反射材质属性，还原陶瓷介质的真实质感；端电极部分采用镀锡金属材质，添加轻微的金属粗糙度与反射效果，模拟真实贴片电容端头的焊锡镀层外观；PCB基板部分设置为常规阻焊绿油材质，添加细微的哑光纹理与过孔金属化效果，还原真实电路板的视觉表现。场景布局上按照环形排布方式将不同规格的电容依次放置在圆形PCB基板上，每个电容旁标注对应规格编号，搭配三维坐标系标识明确空间方位，渲染阶段采用柔和的顶光搭配侧方补光，清晰呈现电容本体的厚度层次、端电极与焊盘的贴合关系，同时保留焊盘边缘的清晰轮廓，方便使用者直观区分不同规格的尺寸差异。模型同时适配Altium Designer等PCB设计软件的封装调用需求，所有结构特征无破面、无重叠，装配关系完全匹配实际SMT贴装流程，可用于电路板布局仿真、焊接工艺演示、电子教学实训等场景，能够帮助电子设计人员快速完成封装调用，也可作为SMT工艺培训的可视化演示素材，清晰展示不同规格贴片电容的外形差异与焊盘匹配要求。
