仿生蚁形重载多自由度机械执行机构

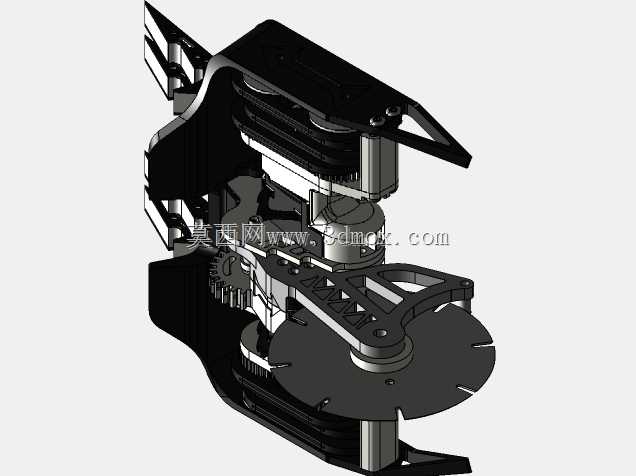

　　这款仿生蚁形重载执行机构的设计，最初是面向狭小空间内的重载作业场景开发，可适配工业巡检、狭小舱内构件拆装、废墟搜救辅助作业等对作业空间、负载能力同时有严苛要求的工况，区别于常规多轴机械臂的大回转半径设计，整体结构参考切叶蚁的躯体承重比例与肢体运动逻辑，将动力输出、传动变速、执行端作业模块全部集成在类蚁形的紧凑壳体内，无需额外布设外置的驱动控制柜即可完成基础作业动作。从结构布局来看，躯体中段集成了三级齿轮减速组，将驱动端的高转速低扭矩输入转化为执行端的低转速大扭矩输出，齿轮组采用交错轴布置，在有限的竖向安装空间内最大化减速比，同时降低传动过程中的回差，保证执行端动作的定位精度。上部的夹取机构采用双摇杆联动结构，开合角度覆盖0至65度，

　　夹爪内侧预留了防滑齿安装位，可根据作业场景更换橡胶垫、硬质合金齿等不同接触面配件，夹取端的额定负载可达到自身重量的12倍，匹配蚁类仿生的重载设计逻辑。下部的回转底盘采用端面止推轴承支撑，可实现360度连续回转，底盘边缘均匀分布四个定位缺口，可配合光电传感器实现原点定位与多工位角度分度，底盘下方的连接轴采用标准阶梯轴设计，轴径公差取h7，可直接适配常规的法兰安装座，无需额外定制转接件。肢体部分的多关节结构采用镂空式筋板设计，在保证结构刚性的前提下尽可能降低自身重量，每个关节的转动副都预留了润滑脂注油通道，可在不拆解整体结构的情况下完成日常维护保养。整体安装边界控制在极小的尺寸范围内，可进入直径不小于180毫米的管道或舱体内开展作业，

　　外壳的曲面造型完全贴合内部传动组件的轮廓，没有多余的冗余空间，同时曲面过渡处均做了圆角处理，避免在狭小空间移动时剐蹭周边线缆或构件。设计过程中对所有传动部件的受力做了有限元校核，齿轮的齿面接触强度、关节轴的弯曲强度、夹爪的剪切强度均取2.5倍的安全系数，保证重载作业下的结构可靠性，所有转动配合面的公差均按照IT7级精度设计，既保证转动的顺滑度，又不会出现过大的配合间隙导致动作抖动。
