双轮驱动格斗机器人整机结构设计

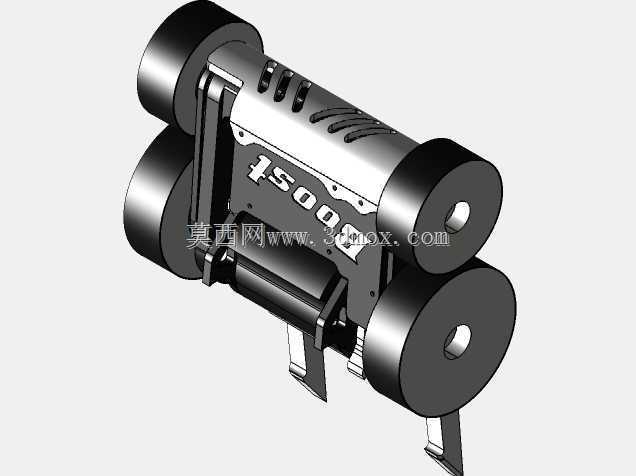

　　这套双轮立式格斗机器人结构，最初是围绕小型擂台竞技的实战需求搭建的，整机采用两侧大直径驱动轮上下错位布置的布局，轮体直接外露在机身主体两侧，没有额外设置轮罩，一方面在近身对抗时可以直接用轮体侧面剐蹭对手，另一方面省去外罩后，整机横向宽度的控制余量更大，在擂台边界卡位时能更灵活地调整身位。从结构分层来看，机身中段是核心承载舱，上层壳体做了多道平行的开槽散热结构，这些槽位不是单纯的装饰造型，槽的走向顺着机身内部动力元件的散热风道布置，机器人在连续移动、武器电机满负载运转时，舱内的热空气可以顺着槽口快速排出，避免密闭舱体内热量堆积导致动力元件出力下降。机身正面预留了武器安装接口，图中配套的是前伸式鹿角形抬升叉，叉体采用薄金属板折弯成型，

　　两个叉齿的间距刚好可以卡入常见同量级格斗机器人的轮组间隙，近身冲刺时可以直接把对手铲离地面，破坏对方的驱动抓地能力；接口采用快拆式螺栓固定，不需要拆解机身主舱就能更换不同类型的前端武器，比如换成旋转铲、横向拨杆都可以直接匹配安装孔位。设计时最先敲定的是轮组的安装边界，四个大直径驱动轮分两组固定在机身左右两侧的立式支架上，轮轴采用贯穿式锁紧结构，轮体和支架之间预留了0.2毫米的轴向间隙，既保证轮体转动时不会和支架发生摩擦剐蹭，也能在受到侧向撞击时，让冲击力直接通过轮轴传递到主承力框架，不会让轮轴出现悬臂受力的弯折问题。机身主框架采用折弯钣金拼接而成，框架的拼接边全部做了翻边加强处理，相比单纯的平板拼接，

　　翻边结构的抗侧向冲击刚度能提升三倍以上，不需要额外在框架内部贴加强筋，就能控制整机自重落在赛事规定的量级区间内。机身内部的动力元件布置遵循重心居中的原则，驱动电机对称布置在主舱左右两侧，武器驱动电机放在舱体靠前的位置，配重块集中在舱体底部，让整机重心落在两轮接地点连线的几何中心，哪怕前端抬升叉把对手铲起，整机的重心偏移量也不会超出支撑边界，不会出现翘头翻覆的情况。外露的走线全部沿支架内侧的线槽固定，线体和运动的轮组之间预留了足够的安全距离，对抗中即使外壳出现轻微变形，也不会挤压到线缆造成供电中断。机身侧面的标识区域做了下沉式平面处理，粘贴标识或者加装装饰件时不会突出机身外轮廓，避免对抗中凸起部位被对手勾挂。从实际使用场景来看，

　　这类结构除了用于格斗竞技赛事，也可以作为小型移动平台的验证样机，把前端的格斗武器替换成检测传感器、小型抓取夹具，就能在实验室狭窄通道、设备夹层里完成巡检作业，大直径轮组的越障能力比普通小轮移动平台更强，跨过地面的线缆、小凸起台阶时不会出现卡滞。建模过程中所有配合面都按实际装配公差预留了间隙，钣金件的折弯半径、螺栓孔的边距都符合钣金加工的工艺要求，不需要二次修改就能直接输出加工图纸，轮组和机身的连接位置还预留了减震件的安装空间，如果后续需要在非平整地面运行，可以在轮轴支架和主框架之间加装橡胶减震垫，进一步提升移动平顺性。整机的所有棱角位置都做了小圆弧过渡，既避免装配时锐边划伤操作人员，也能减少应力集中，防止撞击时棱角位置出现开裂。
