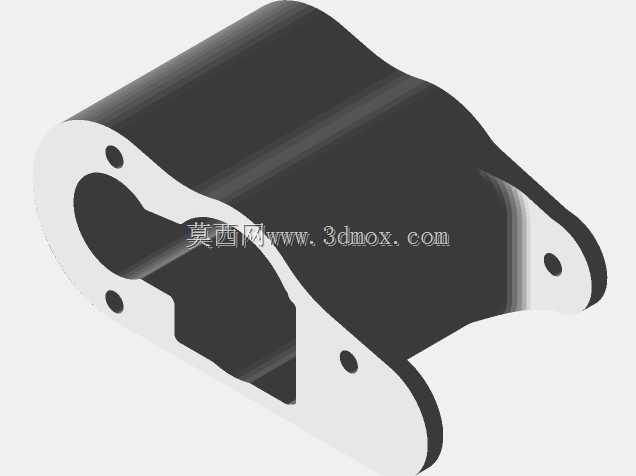

Antweight格斗战斗破碎机器人结构设计

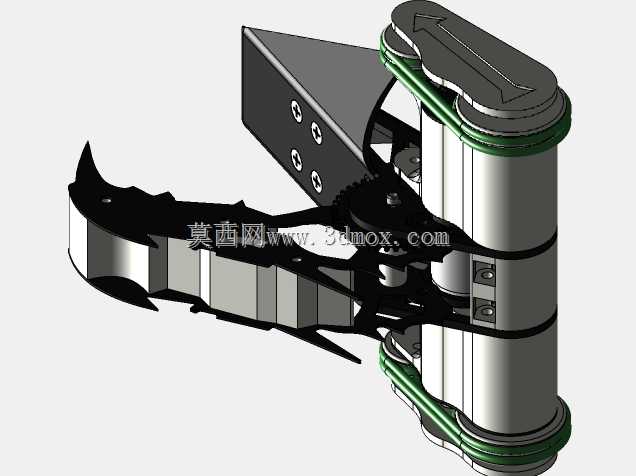

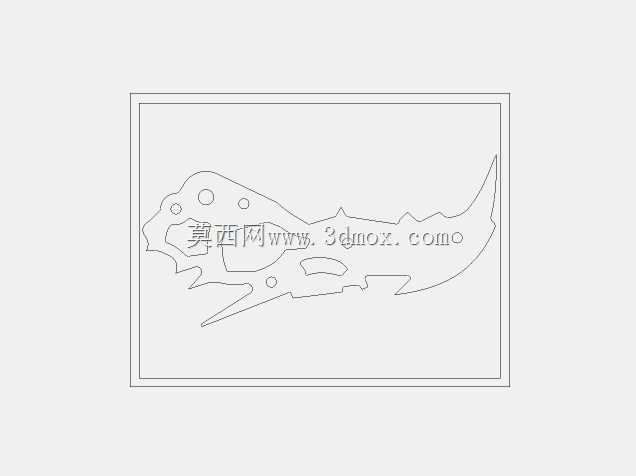

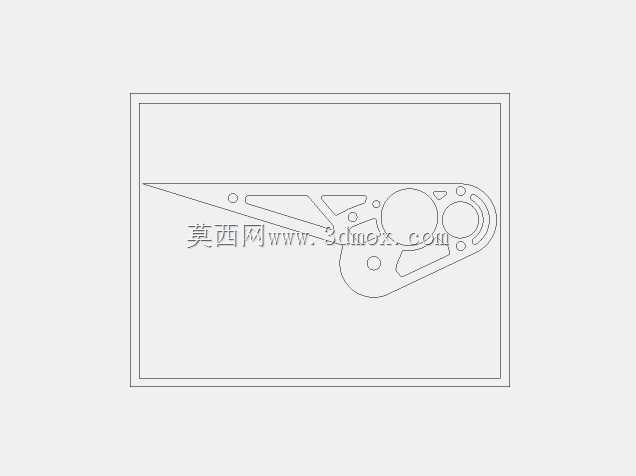

　　这款蚁量级格斗竞技机器人的破碎执行端，核心面向小型室内机器人格斗赛事的对抗场景设计，整体结构围绕高推重比、强破甲能力、紧凑安装边界做定向优化，适配150g级别的Antweight赛事重量规则，所有结构件的排布都严格控制在赛事限定的尺寸框内，避免出现超规问题。破碎执行机构的输出端做了楔形刃口设计，刃口做了分段式的凹凸咬合结构，在接触对手装甲时可以先通过尖端刺破碳纤维或PLA打印的外壳层，再通过咬合齿卡入对手结构内部，避免击打时出现打滑卸力的问题，整套破碎机构的理论破碎力可达502lbs，在同量级竞技装置里属于偏高的输出水平，足以击穿同级别绝大多数机器人的防护外壳。驱动部分采用两套16mm规格的驱动电机负责行走端的动力输出，

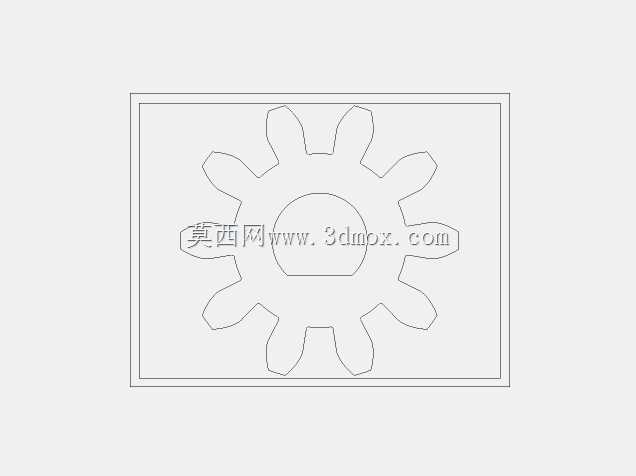

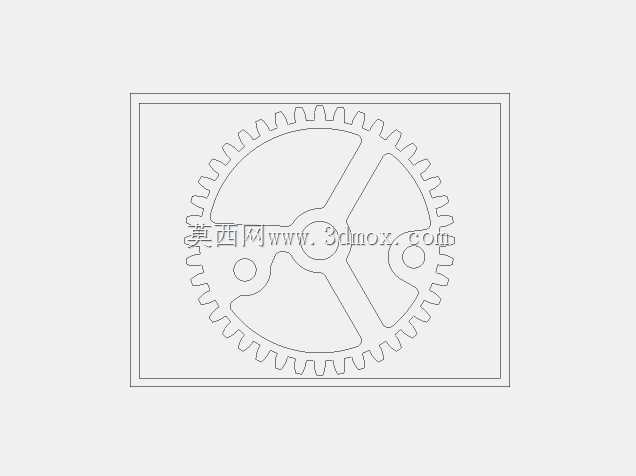

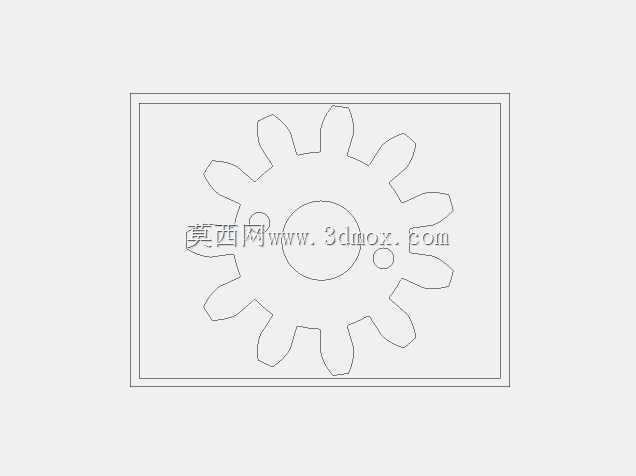

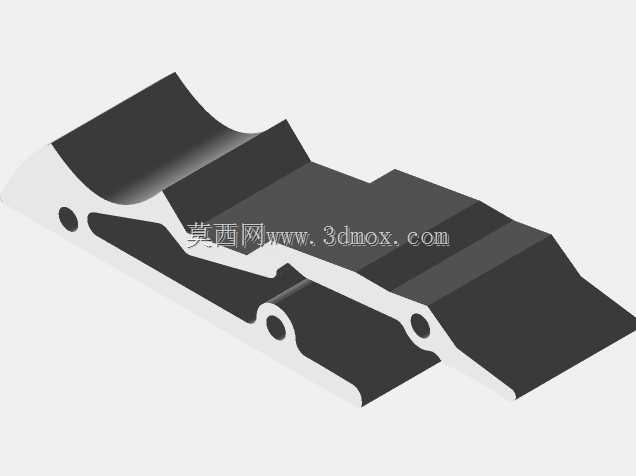

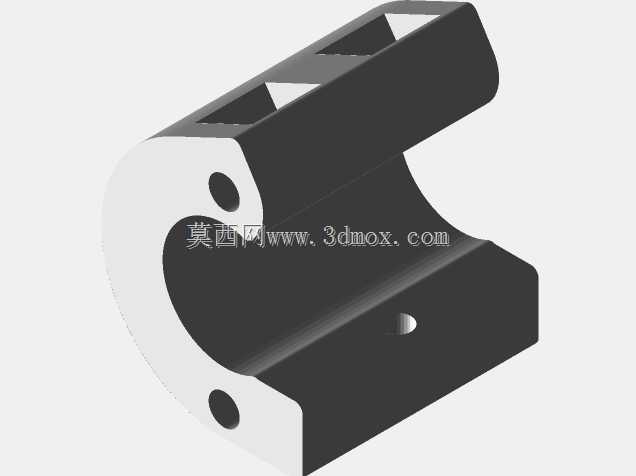

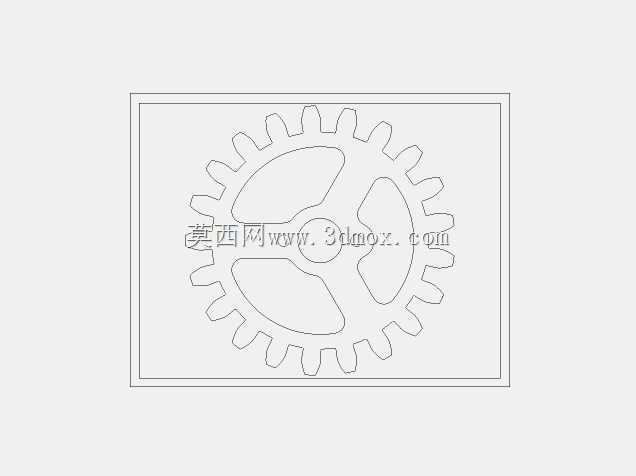

　　搭配一套19rpm的低速大扭矩econ电机专门驱动破碎夹爪的开合动作，夹爪的传动路径采用齿轮啮合加连杆联动的结构，将电机的旋转扭矩转化为夹爪的线性夹紧力，传动链路里没有多余的冗余结构，所有传动齿轮都做了减重孔设计，在保证齿根弯曲强度满足峰值扭矩要求的前提下，尽可能降低非必要的结构重量，把节省出来的重量配额留给前端的破碎刃口做加厚处理，提升击打时的结构刚性。整体的安装布局采用竖置电池仓加侧挂驱动模块的排布方式，圆柱形的电池仓沿机身中轴线布置，既可以降低整机的重心高度，提升对抗时的防侧翻能力，也能给两侧的行走履带留出足够的安装空间，履带外侧做了凸起的防滑齿结构，在赛事场地的防滑垫表面可以获得足够的抓地力，

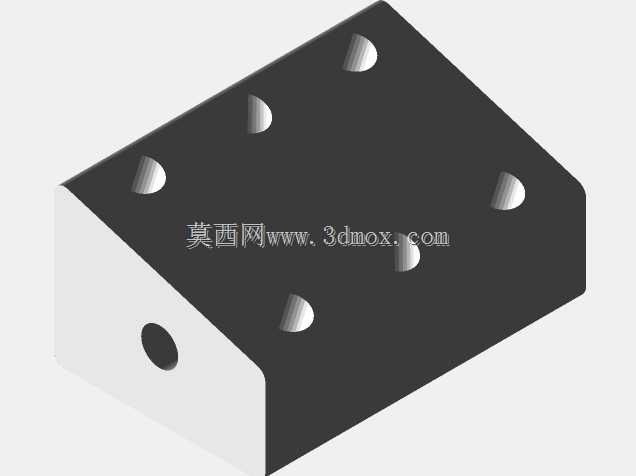

　　避免推挤对手时出现履带打滑丢速的问题。夹爪的开合行程做了机械限位设计，在完全闭合时刃口的咬合间隙控制在0.2mm以内，不会出现夹空或者咬入过深导致自身结构卡滞的问题，所有的结构连接位都采用内嵌铜螺母的方式做螺纹加固，避免对抗时的连续冲击导致螺丝孔滑牙失效。机身外侧的防护结构做了斜面切角处理，当对手的武器击打在侧面时，可以通过斜面将冲击力导向行走模块的安装支架，分散单点受击的应力集中，不会出现单次击打就击穿机身内部电子元件的问题。整套结构的安装边界控制非常紧凑，所有电子元件的走线都沿机身内侧的线槽排布，不会出现走线外露被对手武器刮断的风险，夹爪的旋转轴采用双轴承支撑结构，在承受侧向冲击时不会出现轴体弯曲变形的问题，保证连续对抗过程中动作的可靠性。
