环形跳跃式微调传动机构结构设计

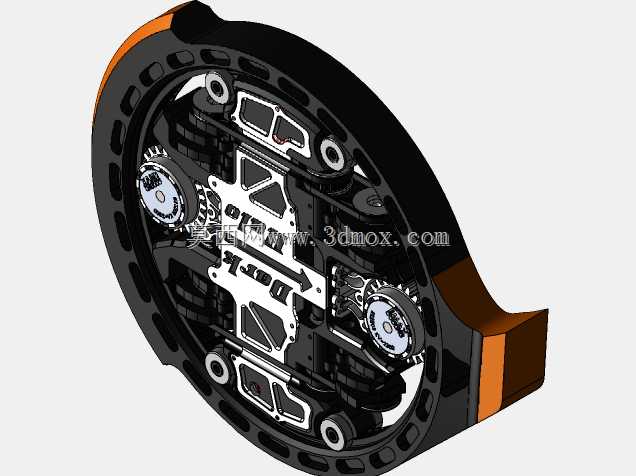

　　该环形微调机构采用类圆盘式环形布局，整体外轮廓为带切边的圆形结构，主体安装基准面依托环形外圈的定位孔实现固定，外圈预留的四个均布安装孔可直接适配对应安装基座的螺孔定位，安装时无需额外设计转接法兰，可直接嵌入对应圆形安装腔体内，切边结构用于规避安装空间内的相邻部件干涉，同时为走线或外接驱动接头预留操作空间。从内部结构来看，机构集成了多组行星排布的齿轮传动副，两组对称布置的带标识齿轮作为动力输入与输出端，中间的镂空式承载架采用轻量化筋条设计，在保证结构刚性的前提下大幅降低整体自重，架体上预留的多组定位槽用于安装弹性限位组件，实现微调过程中的跳跃式档位反馈。这类结构常应用于需要多档位精密微调的环形工位场景，比如回转工作台的角度微调节、

　　环形工装的档位切换、精密光学设备的环形视度调节等场景，相比传统的螺杆式微调结构，这种环形布局的微调器可在360度环形空间内实现多档位的跳跃式定位，调节过程中不会产生轴向窜动，适配安装空间受限的回转类设备内部。设计过程中首先确定了环形安装边界的尺寸约束，将所有传动组件都布置在环形外圈的内部空腔中，避免部件突出安装基准面，齿轮副的模数选择兼顾了传动精度与结构强度，齿面的啮合间隙控制在微米级，保证微调过程中无空回行程；中间的承载架采用一体化镂空设计，筋条的走向沿受力方向布置，既减少了材料用量，又能承受调节过程中产生的径向载荷，架体上的箭头标识用于指示档位调节方向，方便现场操作人员快速识别调节方向。

　　机构的跳跃反馈功能通过架体与齿轮副之间的弹性卡珠结构实现，每调节一个档位，卡珠在弹簧力作用下卡入对应定位坑，产生清晰的触感反馈，无需额外的刻度标识即可让操作人员感知调节档位，这种设计在需要盲操作的设备内部场景中实用性极强。安装时需注意外圈定位孔与基座的同轴度公差控制在0.02mm以内，避免齿轮副啮合过程中出现偏载导致的磨损加剧，输入输出齿轮的对接端采用D型轴孔设计，可直接与对应驱动轴或调节旋钮连接，无需额外的键连接结构，简化了装配流程。内部的传动路径经过优化，动力从输入齿轮传入后，通过中间的过渡齿轮组传递到输出端，传动比经过精确计算，每旋转一个档位对应固定的调节量，可根据实际使用需求更换不同齿数的齿轮来调整单档位的调节精度，

　　适配不同的调节量程需求。外圈的橙色包覆层采用防滑耐磨材质，既可以作为手动调节时的握持面，也能起到一定的缓冲减震作用，避免机构受外力冲击时内部齿轮副发生错位。整体结构没有冗余的外露部件，所有传动组件都封闭在环形外圈内，可有效阻挡加工现场的粉尘、切削液进入传动腔，延长机构的使用寿命，日常维护时仅需定期通过外圈预留的注油孔向内部齿轮副注入润滑脂即可，无需拆解整体结构。
