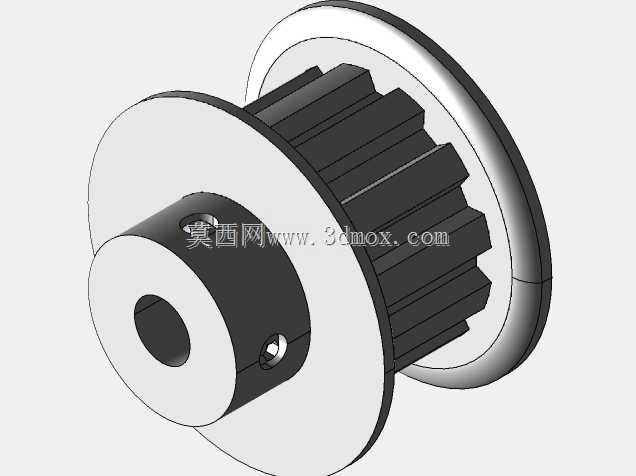

这款带挡边结构的同步带轮,是同步传动系统里的核心执行零件,日常在轻工自动化输送、小型精密设备主轴传动、3D打印设备进给轴、桌面级机械臂关节传动这类对传动比精度有要求的场景里应用极广,相比平带传动它不存在打滑问题,相比齿轮传动它不需要严苛的润滑维护,安装容错空间也更大。从结构设计来看,轮体两侧的一体式挡边是核心功能结构,主要作用是约束同步带的运行轨迹,避免设备在启停冲击、带体张紧力出现小幅波动、安装轴系存在微小同轴度偏差时,同步带从轮齿槽内脱出,很多现场运维的故障案例里,无挡边的同步带轮在长期运行后出现带体跑偏掉带的概率要高出数倍,这个挡边的高度设计也经过校核,刚好高出带体安装后的侧边1.5-2mm,
既不会因为挡边过高剐蹭带体两侧造成异常磨损,也不会因为高度不足失去防跑偏的作用。轮体中心的安装孔采用基孔制公差设计,孔壁预留了紧定螺钉安装位,两个垂直分布的紧定螺钉孔可以在安装时分别抵在传动轴的平面位上,相比单螺钉固定,双螺钉结构能大幅降低长期正反转切换时轮体与轴之间出现相对滑移的概率,保证传动相位的准确性。轮齿的齿形采用标准圆弧齿廓设计,齿槽的深度、齿顶的圆角都做了适配对应型号同步带的参数匹配,啮合时带齿和轮齿的接触面积更大,传动过程中的应力分布更均匀,不会出现应力集中导致的齿根断裂或者带齿异常磨损问题。从安装边界来看,轮体的总宽度、挡边的最大外径都做了紧凑化设计,在满足传动负载要求的前提下尽可能缩小了径向和轴向的安装占用空间,
适配狭小安装腔体内的传动布局需求,中心安装孔的孔径可以根据不同直径的传动轴做适配调整,紧定螺钉的安装位置距离轮体端面留有足够的扳手操作空间,现场安装时不需要额外拆卸周边其他零件就能完成锁紧操作。轮体的轮毂部分做了等强度设计,靠近安装孔的轮毂厚度满足传递额定扭矩的强度要求,轮辐部分做了轻量化的结构优化,在不降低整体结构刚性的前提下减少了轮体自身的转动惯量,对于需要频繁启停、正反转切换的传动场景来说,更低的转动惯量可以降低驱动电机的瞬时负载冲击,提升传动系统的动态响应速度。
- 上一篇:多自由度仿生夹持机械爪结构设计
- 下一篇:格斗竞技用仿生甲虫机械对抗装置结构
- 全部评论(0)
- 模板大小: 1.82 MB
- 售价:5金币
- 下载次数: 5
- 系统要求: STEP / IGES
- 软件分类: 通用机械零部件
