曳引式锤锯机械结构三维设计

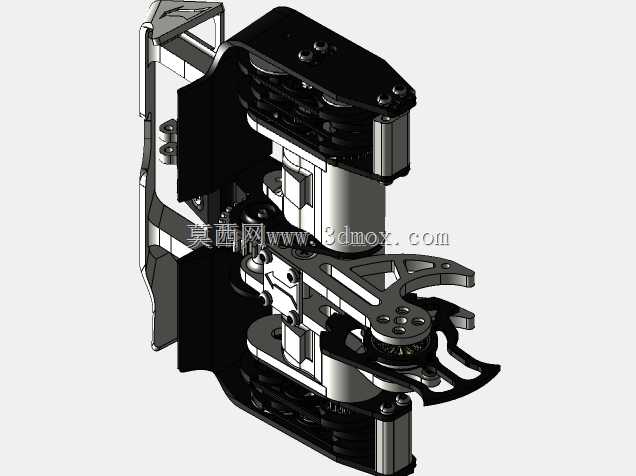

　　这款曳引锤锯的结构设计，核心围绕往复切削作业的载荷传递路径做优化，首先从安装边界来看，整体采用侧装式机架布局，安装面预留的定位孔位适配多数手持动力机具的接驳接口，整体轮廓在紧凑空间内完成动力输入、传动换向、切削执行三个模块的堆叠，不会出现作业时与周边构件干涉的问题。从实际应用场景出发，这类锤锯结构多用于狭小空间内的金属型材裁切、薄壁构件修整作业，相比传统圆盘锯具，往复式的切削轨迹不会产生过大的切向飞溅，在管线密集的设备维保、钣金现场修配场景下适配性更强。设计思路上没有采用常规的曲柄滑块直连结构，而是通过曳引摆臂组件完成动力换向，将输入轴的旋转运动转化为锯条安装座的高频往复锤击+切削复合动作，摆臂处的铰接点采用了镶嵌式耐磨衬套结构，

　　能够抵消往复作业产生的侧向冲击力，避免传动件过早出现疲劳磨损。功能特性层面，锯条夹持座设计了快换锁止结构，无需额外工具即可完成不同齿距锯条的更换，适配金属、塑料、薄复合材料等不同材质的裁切需求；机架两侧的导向滑槽对锯条座的运动轨迹做了双重约束，即使在大进给量的切削工况下，锯条也不会出现偏摆，保证裁切断面的平整度。从结构细节来看，传动腔内部的齿轮组采用了错位啮合布局，既压缩了整体传动模块的厚度，又能保证动力传递的平稳性，减少高速往复作业时的整机振动；外壳的防护结构做了镂空减重设计，同时预留了散热通道，长时间连续作业时传动腔内部的热量能够及时散出，避免润滑脂过热失效。安装尺寸方面，动力输入轴的接驳端采用标准的多棱边接口，

　　能够匹配多数常规手持动力输出头，整机的重心靠近安装接驳位置，作业时操作人员的握持负载更小，长时间作业不易产生疲劳。整体结构的受力路径经过多轮迭代优化，所有承力部位的壁厚都做了针对性加强，非承力区域则做了挖槽减重，在保证结构强度满足切削载荷要求的前提下，尽可能压缩了整机自重，适配现场移动作业的使用需求。
