适配BMPCC4K的FPV无人机轻量化防护笼结构

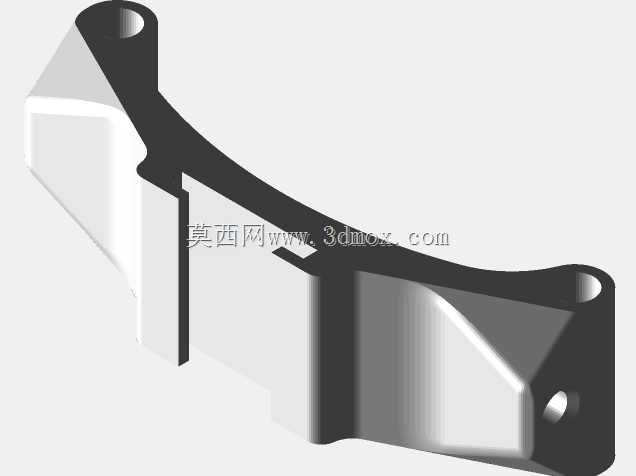

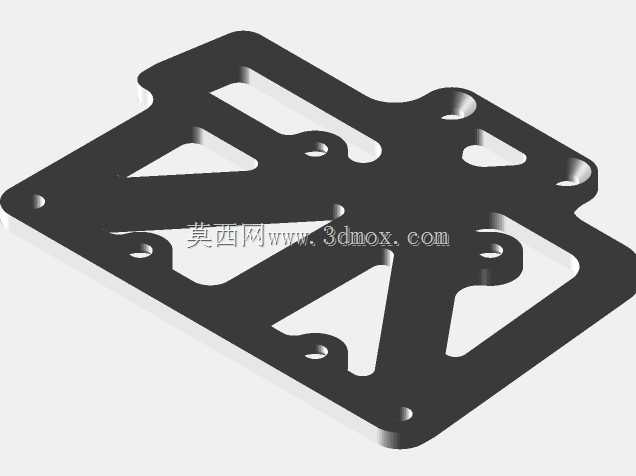

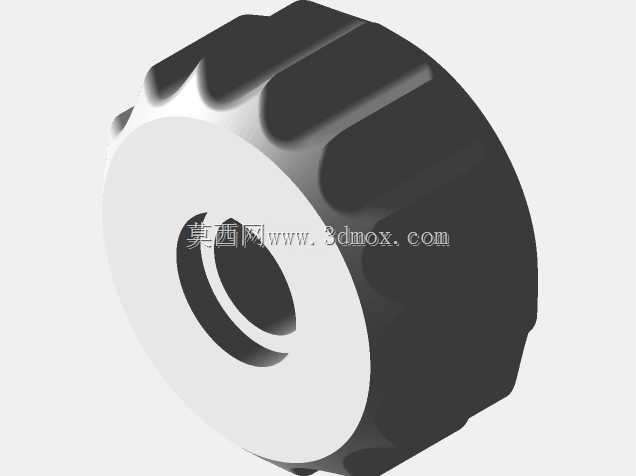

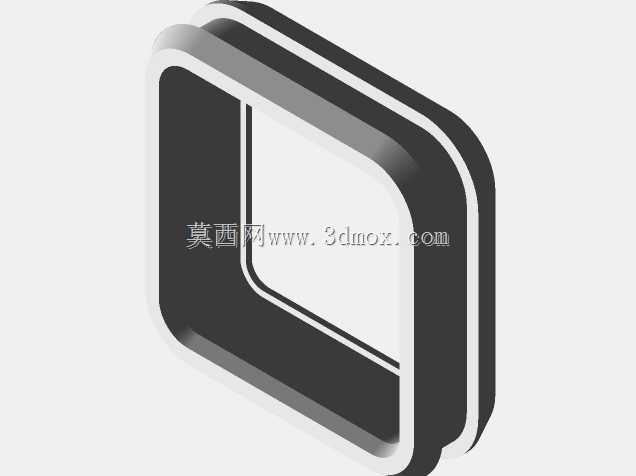

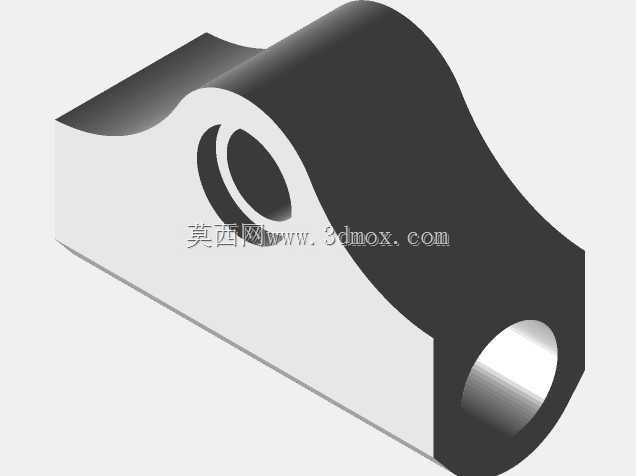

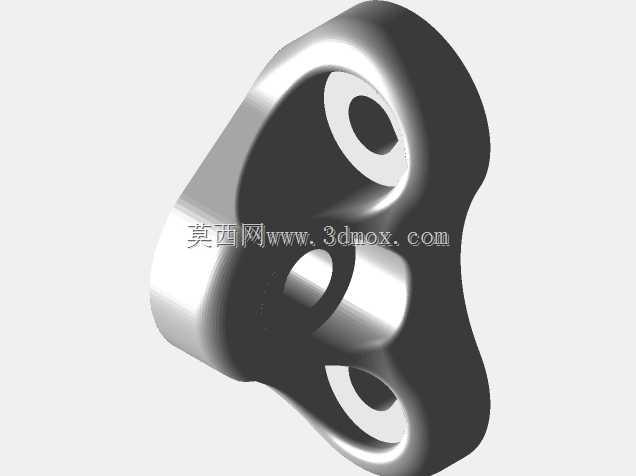

　　这套笼式防护结构主要面向搭载BMPCC4K相机的3.0寸袖珍FPV穿越机设计，核心解决航拍类穿越机在高速飞行、碰撞场景下的相机防护与机身挂载适配问题，兼顾飞行减重与抗冲击需求。从实际飞行场景来看，FPV穿越机在林间穿梭、近地拍摄、特技动作飞行时，极易发生擦碰、撞击，裸露的相机镜头与机身核心部件一旦受冲击，不仅会造成设备损坏，还会直接导致拍摄中断，这类笼式结构就是在不额外增加过多飞行负载的前提下，给相机与机身核心区域搭建一圈缓冲防护屏障。

　　设计上优先匹配Priline 98A硬度TPU材料的打印特性，除了可选的coldshoe支架需要采用PLA或PETG这类刚性灯丝打印来保证外接配件的安装刚度外，其余所有部件都做了无支撑打印优化，建模时特意调整了各悬垂结构的角度，让打印时无需额外添加支撑就能保证成型精度，既减少了打印后处理的工作量，也避免了支撑拆除后留下的表面瑕疵影响结构强度。填充参数选择1个周长搭配18%的gyroid gyroid三重周期极小曲面填充，这种填充结构在同等重量下比传统网格填充拥有更好的吸能缓冲效果，遇到撞击时能通过自身的微变形卸掉大部分冲击力，不会像刚性结构那样直接断裂或者把冲击力传递到内部的相机与飞控部件上。

　　结构安装时需要对照飞控板的安装孔位精准定位，特意预留了消除悬垂的安装避让位，避免安装后出现结构干涉影响飞控板的水平校准。针对相机的喇叭保护区域做了专门的镂空设计，既不会遮挡镜头拍摄视角，也不会挡住相机的散热风道，长时间录制时不会因为结构包裹导致相机过热降频。针对95A硬度TPU材料的打印适配，结构壁厚做了针对性调整，匹配-210摄氏度喷嘴温度、60摄氏度热床温度、65%风扇转速、1.5mm收缩补偿、30mm/s首层打印速度、60mm/s常规打印速度的参数设置时，能保证打印件的层间结合力与尺寸精度，安装时不需要额外打磨就能和机身碳板、相机安装位完美贴合。整个笼式结构的安装边界完全控制在3.0寸穿越机的桨叶保护圈范围内，不会额外增加机身的正面迎风面积，飞行时不会带来多余的风阻影响机动性，同时所有边角都做了圆弧过渡处理，撞击时不会出现尖锐棱角勾挂障碍物的情况，进一步提升复杂场景飞行的安全性。
