乐鸽3.0无人机TPU柔性安装支架套件

　　这套柔性安装部件围绕Pigeon 3.0航拍与重载穿越机机架展开，核心解决飞行平台上相机、图传、飞控及外设的振动隔离与快速装配问题。在实际航拍、cinelifter吊挂以及FPV跟拍场景中，动力电机的高频振动、桨叶通过频率以及起降冲击会直接传递到相机和陀螺仪，画面果冻、传感器漂移和紧固件松动是最常见的故障源。采用TPU柔性件替代刚性铝柱或硬连接，正是利用材料的弹性滞后特性吸收中高频振动，同时保留足够的定位刚度，避免相机在机动飞行中过度晃动。

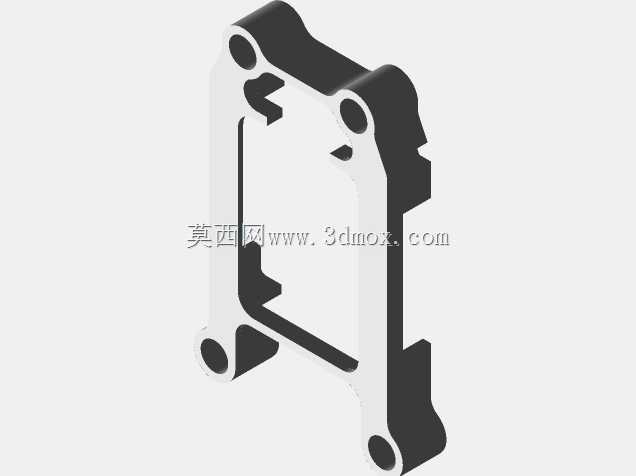

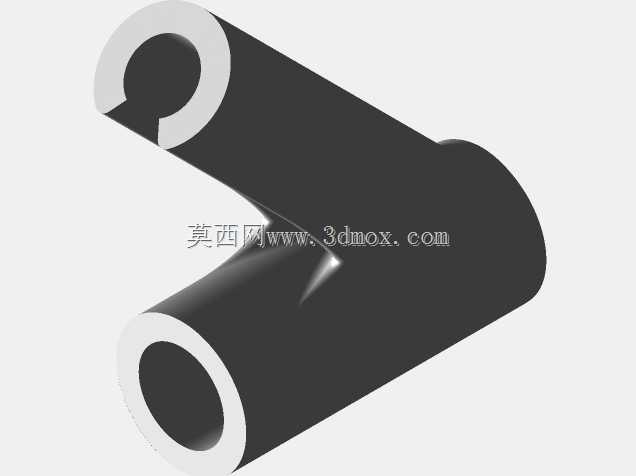

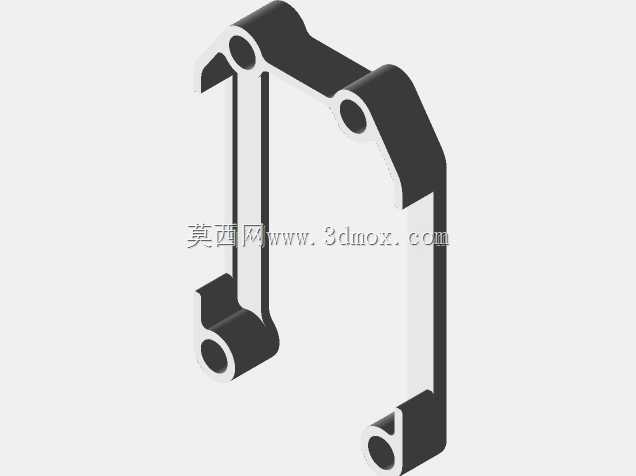

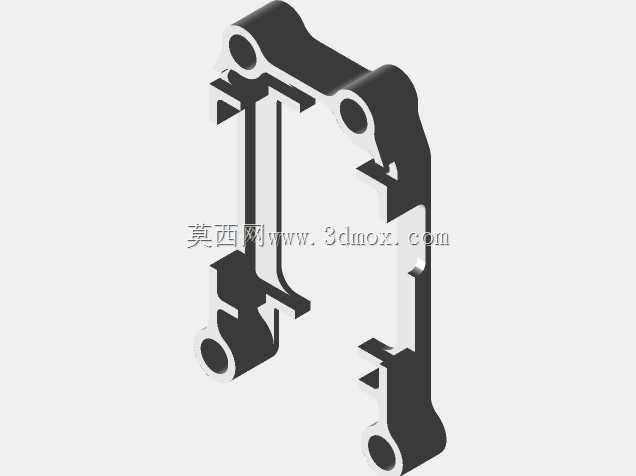

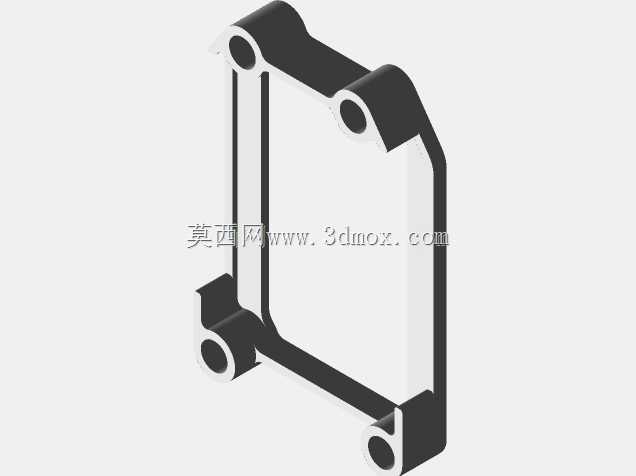

　　套件中包含窄型空气装置支架与FPV凸轮安装架两类典型结构。窄型支架针对外径偏小的安装柱设计，适配柱径约5.15mm的机架；若机架立柱带有倾斜的菱形滚花图案，则应选用窄版以保证抱紧力。更精细的方形滚花支座则对应外径5.2mm的立柱，其夹持面更宽，接触面积更大，适合在印刷品或正常（非窄版）安装位上使用，通过加宽的包覆面分散夹紧应力，防止TPU在反复形变后出现松旷。两类支座的差异看似仅零点几毫米，但在柔性材料上这直接决定了预紧量：过盈不足会在振动中自转滑移，过盈过大则导致装配困难、局部应力发白甚至撕裂。

　　设计思路上，所有零件均面向无支撑FDM打印工艺。悬空部位通过自支撑角度、悬挑厚度控制和局部加强筋实现，避免在柔性件上添加支撑——支撑去除会在TPU表面留下毛刺和缺口，成为疲劳裂纹起点。壁厚分布遵循“夹持区厚、变形区薄”的原则：抱紧立柱的环形区域保留较厚截面以维持夹持力，而需要弯折吸振的连接臂则减薄并留出形变空间，使振动能量在柔性段被耗散，而不是直接传导至载荷。

　　打印工艺方面，部件推荐使用Priline 98A硬度TPU。98A处于柔性与刚性的平衡点，既比95A更挺括、定位更准，又比硬塑材料具备明显的阻尼特性。若手头仅有同硬度区间的98A TPU，通常也可获得相近效果，但需注意不同品牌线材的收缩率和回弹差异。建议喷嘴温度设定在约-55摄氏度对应的常规高温区间（实际按TPU工艺取210-230℃区间调试），热床温度约-210摄氏度对应的低温平台区间（实际取40-60℃），风扇速度约65%，层高1mm收缩补偿按20mm/s速度、打印速度50mm/s进行试打验证。这里的工艺参数核心在于慢速挤出与充分冷却的平衡：速度过快会导致TPU打滑欠挤，冷却不足则柔性桥接下垂。

　　安装边界上，支座以机架立柱外径为唯一关键配合尺寸，5.15mm与5.2mm两档需严格对应滚花形式选型。装配时应将支架沿立柱轴向推入到位，避免斜向撬掰使抱紧唇口产生永久变形；方形滚花支座的宽面应与立柱平面贴合，确保周向止转。相机安装孔位需与FPV凸轮或航拍相机的标准孔距对齐，支架在相机与机架之间形成一层柔性解耦层，既约束相机的空间位置，又切断振动传递路径。

　　在整机集成中，这类柔性件还承担着碰撞缓冲的作用。穿越机撞线、擦障或硬着陆时，TPU支架优先变形吸能，保护相机镜头和机架碳板；变形后多数情况下可回弹复位，降低维护成本。结构设计与三维建模时，应重点核对支架的夹持内径、壁厚、悬臂长度与安装孔位，配合柔性材料的非线性形变特性预留合理公差，才能在减振、定位与耐久之间取得平衡。
