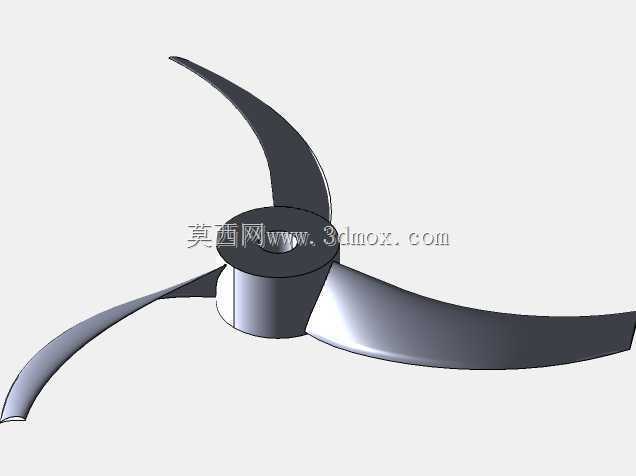

FPV穿越机三叶螺旋桨结构设计

　　这款三叶螺旋桨的结构设计，核心面向FPV穿越机的飞行场景做适配，日常使用中覆盖花飞、竞速以及航拍挂载的多类飞行需求，作为无人机动力系统的终端执行部件，其气动效率直接决定整机的推重比、续航表现与飞行操控响应速度。设计阶段首先明确了无支撑3D打印的工艺约束，所有曲面过渡均做了自支撑角度校核，避免打印过程中添加额外支撑结构，既减少后处理的打磨工作量，也能避免支撑拆除后留下的表面缺陷破坏桨叶的气动连续性，降低飞行过程中的紊流噪声与振动。桨叶的翼型选择兼顾了低速大拉力与高速低阻的平衡，靠近桨根的位置采用相对厚度更大的翼型截面，保证足够的结构强度承受电机输出的扭矩，同时抵消大油门爬升时桨叶根部的弯曲应力，

　　避免高速旋转下桨叶出现形变导致动平衡失效；从桨根向桨尖延伸的过程中，翼型厚度逐步收窄，翼型的扭转角也随半径变化做连续调整，匹配不同线速度下的气流攻角，减少桨尖涡带来的能量损耗，提升整体动力转换效率。三片桨叶采用120度等夹角均布设计，相比两叶桨能在相同直径下提供更线性的拉力输出，操控手感更跟手，尤其适合花飞动作中的快速油门响应需求，同时三叶结构的转动惯量分布更均匀，能一定程度抵消电机转动的微小振动，提升飞行画面的稳定性。桨毂部分的安装孔位做了适配主流穿越机电机的尺寸设计，安装端面设计有微小的定位凸台，安装时能快速与电机轴的定位面贴合，避免安装偏心带来的高速振动问题，桨毂的厚度经过校核，既保证锁紧时不会被电机压盖压裂，

　　也不会过度增加转动部分的重量。材质适配方面，结构设计同时兼容TPU、PP、PETG三类常用3D打印材料，选用TPU材质打印时，桨叶具备一定的弹性，碰撞障碍物时能产生形变卸力，不会轻易断裂，适合日常练习飞行场景；选用PP材质打印时，桨叶的韧性与抗疲劳性能更优，长时间大油门飞行也不会出现材料蠕变；选用PETG材质打印时，桨叶的刚性更好，形变更小，适合竞速飞行时的高精度操控需求。设计过程中对桨叶的外形尺寸做了严格控制，适配3英寸至5英寸级别的主流穿越机机架安装边界，桨叶旋转时的扫掠范围不会碰到机架机臂或者挂载的摄像头、图传天线，安装后整机的重心不会出现明显偏移，不需要额外调整电池位置做配平。桨叶表面的曲面做了连续顺滑处理，没有突兀的棱角，

　　打印完成后只需要简单去除底部的打印支撑痕迹即可做动平衡调试，不需要额外的表面抛光处理，降低使用者的后期处理门槛。针对FPV飞行中常见的炸机场景，桨叶的应力集中位置做了圆弧过渡处理，碰撞时应力会沿着桨叶曲面均匀分散，不会在根部位置直接断裂，轻微碰撞后只要桨叶没有出现明显裂纹，做简单的动平衡校正即可继续使用，降低飞行的耗材成本。
