高性能网络IO控制模块结构设计

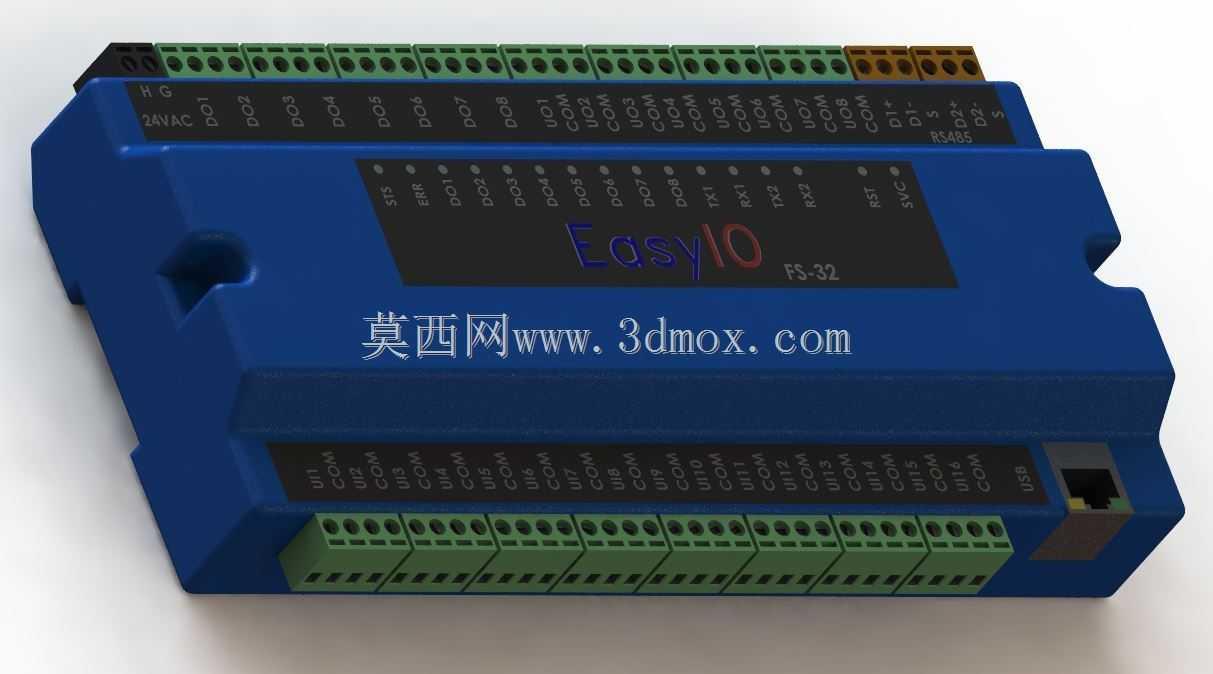

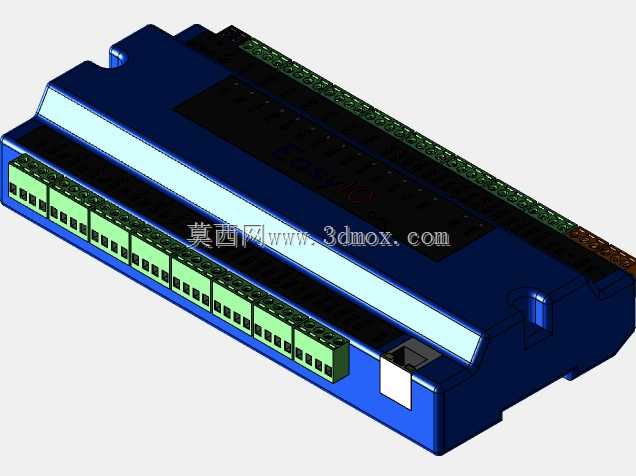

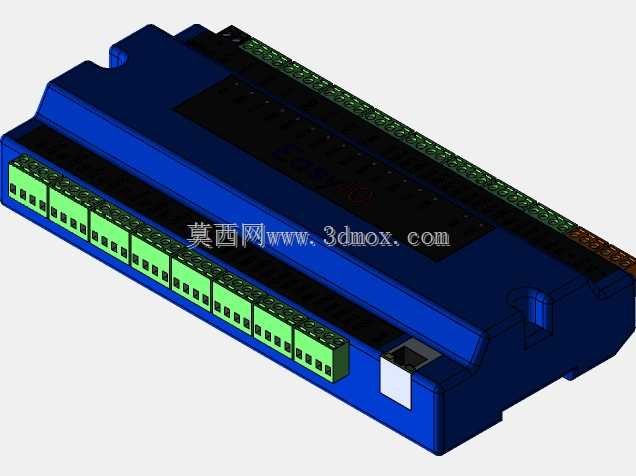

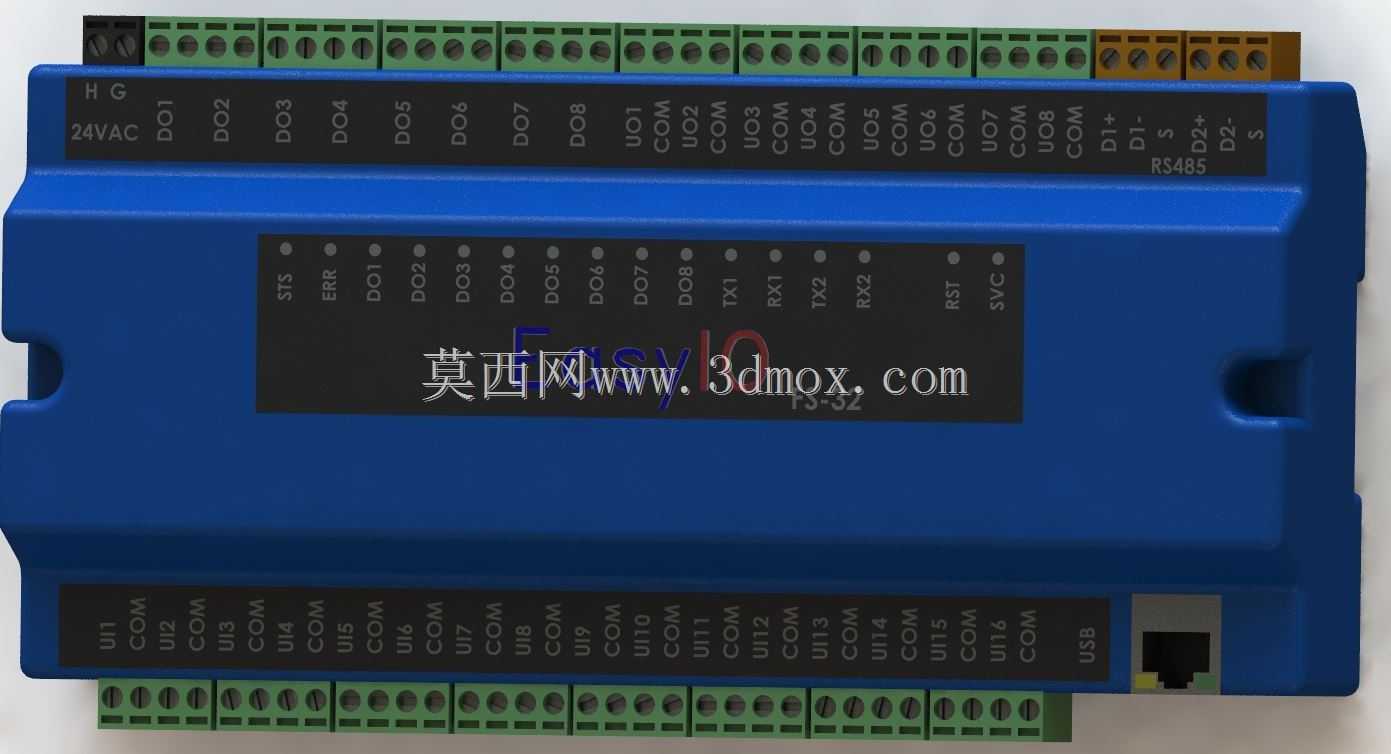

　　这款网络控制模块的结构设计围绕工业现场分布式IO采集与控制需求展开，整体采用导轨式安装的壳体结构，外壳选用阻燃工程塑料注塑成型，表面做哑光磨砂处理，兼顾工业场景下的抗磕碰、耐油污特性与电气绝缘性能。模块上下两侧对称排布多组插拔式接线端子排，端子间距采用工业通用的5.08mm规格，预留充足的接线操作空间，端子旁丝印清晰的通道编号与功能标识，现场接线时无需反复查阅手册即可快速完成线缆压接与端子插接，降低现场施工的出错概率。正面集成状态指示区域，每个IO通道对应独立的LED状态灯，可直观反馈通道通断、通讯连接、电源供电的实时状态，运维人员巡检时无需连接上位机即可快速排查通道故障。模块侧端预留标准RJ45以太网接口，支持工业现场总线通讯，

　　可直接接入现有工业控制网络，实现与上位机、PLC主控单元的实时数据交互，无需额外加装通讯转换模块。壳体两侧设计有标准DIN导轨卡扣，可直接卡装在35mm标准工业导轨上，安装时无需额外打孔固定，单模块安装宽度适配常规电控柜内的导轨排布间距，多模块并排安装时不会出现端子干涉、空间拥挤的问题，接线操作互不影响。内部PCB布局采用强弱电分离设计，电源输入区域与IO通道区域做物理隔离，通讯电路部分增加屏蔽防护结构，可有效抵御工业现场的电磁干扰，保证通讯稳定性与采集控制精度。模块上下两端的端子排分别对应输入通道与输出通道，通道数量满足中小型设备的点位扩展需求，可直接替代传统的分立继电器组与硬接线采集回路，大幅简化电控柜内部的接线复杂度，减少柜内走线占用的空间。壳体表面预留的散热槽结构可保证模块长时间满负载运行时的热量散出，避免内部元器件因积热出现性能衰减，适配工业现场-10到55摄氏度的常规工作环境温度范围。
