三相相位监视器继电器结构设计

　　这款三相相位监视器继电器，主要应用在低压配电系统、工业设备供电回路、电机驱动前端等场景，用来实时监测三相供电的相位状态，避免因缺相、错相、相位偏移导致的设备损坏。日常工况中，很多三相负载比如异步电机、大功率整流设备、变频驱动单元，对供电相位的正确性要求极高，一旦出现相序接反、某一相失电的情况，轻则导致设备反转、运行异常，重则直接烧毁绕组、击穿功率器件，这类继电器就是串接在供电进线端，实时采集三相电压的相位参数，出现异常时快速输出触点信号切断主回路，或者触发报警回路。

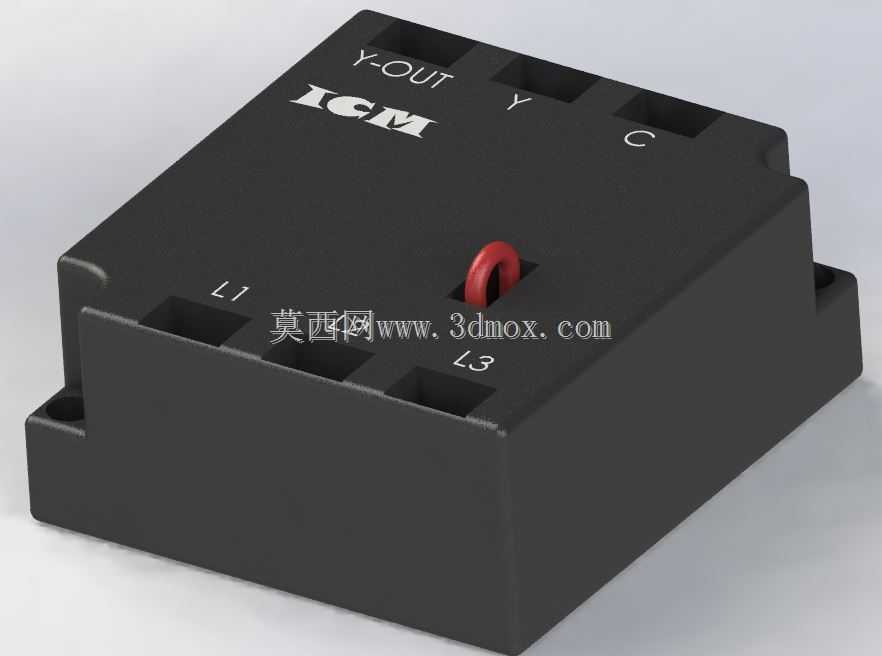

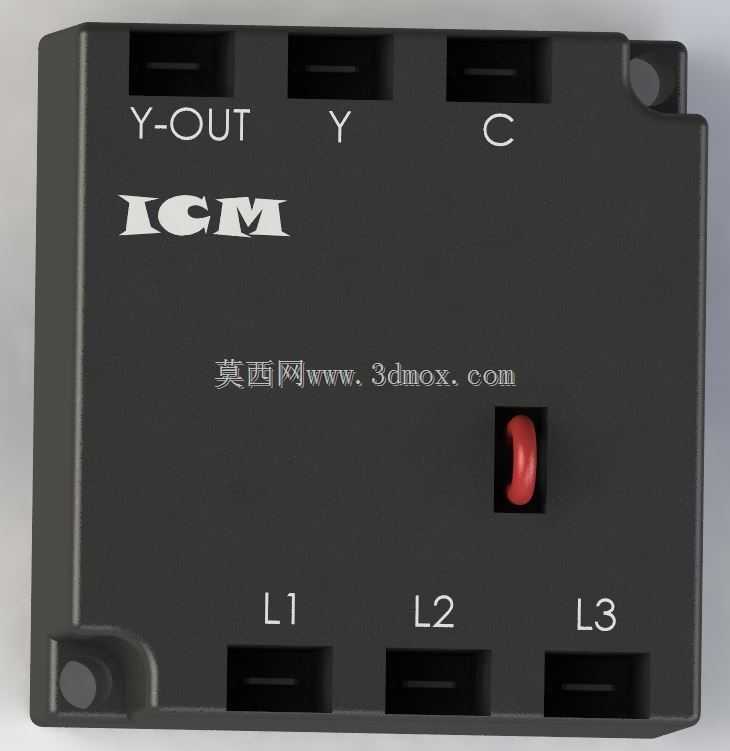

　　从结构设计来看，这款器件采用一体式阻燃塑壳封装，外壳做了加强筋处理，兼顾绝缘性能与抗机械冲击能力，顶部预留的三个进线接线位对应三相输入，输出端的接线位做了清晰的字符标识，避免现场接线时出现错接。正面设置的状态指示拨钮，能够直观反馈当前监测回路的相位状态，运维人员巡检时不需要额外测量就能快速判断回路是否正常。建模过程中，接线端子的插拔行程、外壳的卡扣配合间隙都做了公差预留，保证实际生产装配时的顺畅度，外壳表面的字符标识采用凹刻填漆的工艺设计，避免长期使用后标识磨损脱落。

　　安装边界上，这款器件采用导轨式安装结构，适配行业通用的35mm标准电气安装导轨，整体外形方正，宽度控制在标准模数化配电元件的尺寸区间内，相邻安装时不会出现干涉，接线端的螺丝孔位深度做了优化，能够适配不同线径的多股铜芯导线接入，底部的导轨卡扣做了弹性设计，安装时只需要对准导轨按压即可卡紧，拆卸时用一字螺丝刀撬动卡扣锁舌就能快速取下，不需要额外拆解柜体内部结构。器件的散热结构做了隐藏式设计，在外壳侧面预留了细微的对流缝隙，既不会让灰尘大量进入器件内部，又能保证内部电路工作时的热量能够自然散出，适配长期连续通电的工作场景。

　　在功能设计上，这款器件的内部电路采样部分做了电气隔离设计，输入侧的高压采样回路与输出侧的低压触点回路之间满足高压电气间隙要求，避免出现高压串入低压控制回路的风险。输出触点采用常开常闭双组配置，能够同时适配切断主回路接触器、触发声光报警两种不同的接线需求，不需要额外扩展中间继电器。建模时对内部元件的排布做了空间优化，在保证电气安全距离的前提下尽可能压缩整体体积，减少在配电柜内占用的安装空间，适配紧凑化的配电柜体设计需求。
