指针式模拟交流电压测量表头结构

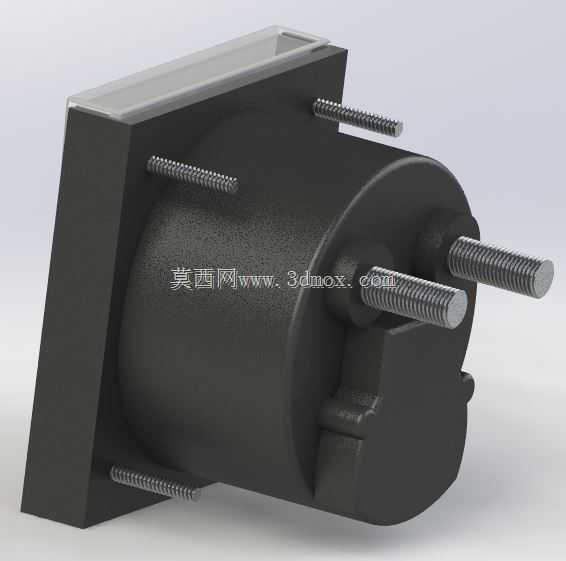

　　这款指针式模拟交流电压表头，是工业配电、设备电控系统中十分常见的电压监测元件，常被嵌入到设备操作面板、固定式配电柜、小型试验台的面板开孔中，用来直观显示回路的交流电压数值，不需要额外供电即可通过电磁偏转原理驱动指针动作，在强电磁干扰的车间现场，相比数显表有着更稳定的抗干扰表现，也不会因为供电波动出现数值跳变、黑屏失效的问题。从结构设计来看，整体采用方形嵌入式安装结构，背部伸出的四个带螺纹安装柱是核心安装定位结构，穿过面板预制的安装孔后，通过配套螺母锁紧即可完成固定，不需要额外设计卡扣或者支架，适配厚度1-5mm的金属、绝缘面板，安装边界清晰，建模时可以直接提取安装柱的间距、螺纹规格作为面板开孔的定位参考，避免后期装配出现干涉。

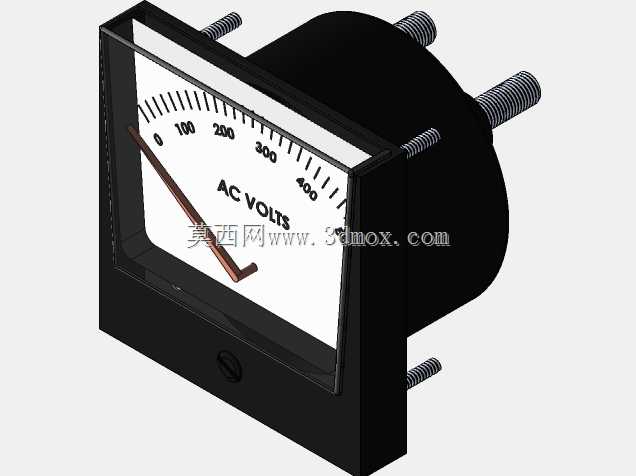

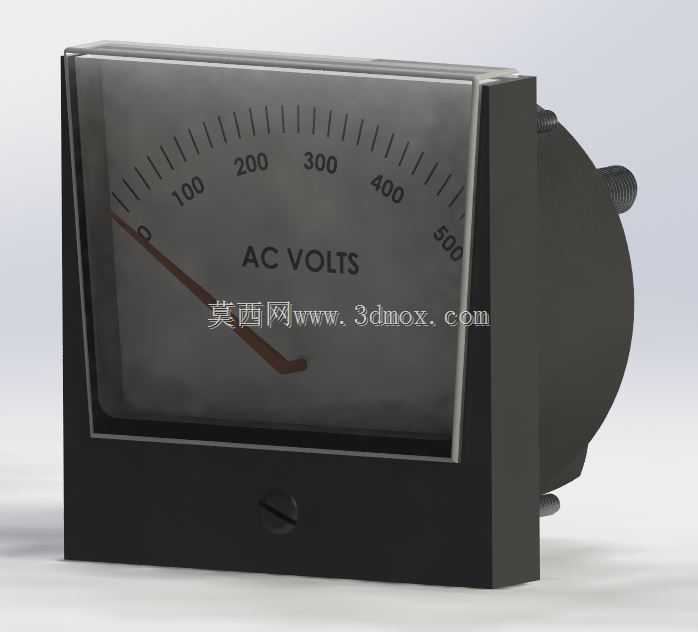

　　表头正面的刻度盘覆盖0-500V交流电压量程，刻度采用非线性排布，匹配电磁式表头的偏转特性，指针采用轻量化铝合金材质，尾部带有配重平衡块，在设备存在小幅振动的工况下也能快速稳定指向，不会出现长时间小幅摆动无法读数的问题。表盘上的AC VOLTS标识清晰标注了测量属性，透明表盖采用高透光工程塑料，边缘做了密封压边结构，能够阻挡车间内的粉尘、少量飞溅的切削液进入表头内部，延长户外或者恶劣工况下的使用寿命。设计这款三维模型时，重点还原了表头的安装配合尺寸、面板外露部分的视觉比例，背部的圆柱壳体部分预留了接线端子的安装空间，结构设计人员在做电控柜面板布局时，可以直接调用该模型完成排布，不需要额外测绘实物，能够有效缩短面板开孔、

　　元件排布的设计周期。这类表头的实际使用场景覆盖了低压配电回路、工业焊机、小型发电机组、稳压电源设备等多个领域，依靠直观的指针偏转，操作人员可以快速判断电压是否处于正常工作区间，即使没有专业电工知识，也能通过指针位置快速识别电压异常状态，在很多传统工业设备上依然是不可替代的电压监测元件。模型的外形尺寸完全参照市面通用的6系方形表头规格做还原，面板外露部分的边框宽度、嵌入深度都和实物保持一致，装配时不会出现面板与表头边框缝隙不均、嵌入深度过深或过浅的问题。
