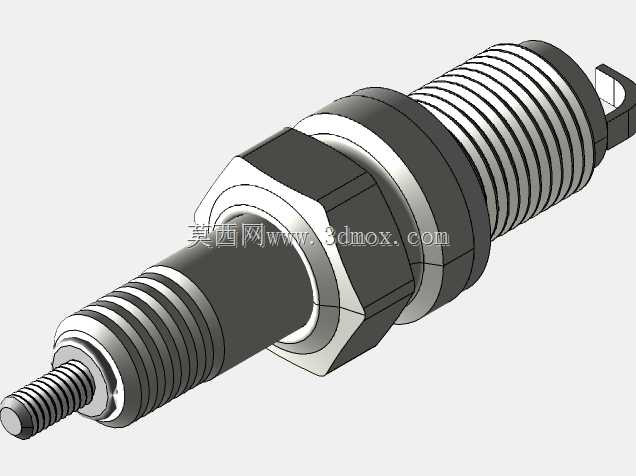

Denso NGK坚韧铱VK16型火花塞结构设计

　　这款火花塞的建模完全围绕内燃机点火系统的实际工况展开，核心功能是在发动机燃烧室内引入高压电，击穿电极间隙产生电火花，点燃气缸内被压缩的油气混合气，是汽油发动机正常运转不可或缺的核心点火部件，广泛适配小排量乘用车、轻型动力设备的四冲程汽油发动机，尤其对应丰田系列多款搭载1GZ-FE等机型的老款车型点火需求。设计过程中首先锚定安装边界，主体连接螺纹采用M14x1.25的公制细牙规格，这是乘用车火花塞最通用的安装尺寸之一，建模时严格还原螺纹牙型角、螺距精度，保证与气缸盖火花塞安装孔的配合公差，既保证安装后的密封性能，避免燃烧室高压气体泄漏，也能确保拧入深度符合设计要求，电极伸入燃烧室的长度不会过长触碰活塞顶部，

　　也不会过短导致点火位置偏离燃烧室最优区域，影响火焰传播效率。外形结构上，从接线端到点火电极端依次还原了接线螺杆、绝缘瓷体、六角紧固台、密封垫圈、壳体螺纹、侧电极与中心电极的完整结构，六角紧固台的对边尺寸匹配标准火花塞套筒规格，方便维修装配时的扭矩施加，密封垫圈的厚度与形变预留量也在建模中做了还原，安装时压紧后可填充缸盖安装面的微观间隙，实现燃气密封。中心电极采用铱合金材质对应的细电极结构设计，相比传统镍铜合金电极，细径铱金电极能降低点火所需电压，提升点火可靠性，同时具备更强的抗烧蚀、抗化学腐蚀能力，延长使用寿命，侧电极的折弯角度、与中心电极的间隙值也严格按照量产件参数还原，保证点火时的火花能量集中，混合气点燃效率更高。

　　绝缘瓷体部分的多段棱状结构不仅是外形特征，实际作用是增加表面爬电距离，避免高压电在瓷体表面形成闪络，导致点火能量泄漏，建模时还原了瓷体与金属壳体的压装配合结构，保证两者的同轴度，避免电极偏斜影响点火一致性。整个模型的各部件装配关系完全还原实物，可直接用于点火系统教学演示、发动机周边结构干涉检查、维修装配模拟等场景，结构设计上兼顾了安装便利性、工况耐用性与点火性能的平衡，所有外形尺寸与安装边界均符合量产火花塞的通用规范，能直接适配对应规格的气缸盖安装位，无需额外调整尺寸即可用于整机装配的虚拟验证。
