双车道上承式拱形桁架桥结构设计

　　这款拱形桁架桥的结构设计，核心围绕小跨度林区、景区支线道路的通行需求展开，适配单幅双车道的通行边界，整体采用上承式桁架布局，桥面设置在桁架结构的上部区域，能够最大化利用桁架的竖向承载空间，同时降低桥面与两侧路基的衔接高差，减少引道的土方施工量。从结构受力逻辑来看，拱形主桁架的弦杆沿拱线布置，能够将桥面传递的竖向荷载转化为拱脚处的水平推力与竖向反力，相比平行弦桁架，在同等跨度下可降低杆件的最大轴力，减少主材的截面规格，适配轻中度荷载的通行场景。桥面两侧设置的竖向腹杆与交叉斜杆，共同组成稳定的空间桁架体系，斜杆主要承担活载作用下的剪力与拉力，竖杆则负责传递桥面系的集中荷载至上下弦杆，所有杆件的连接节点均采用刚接设计，

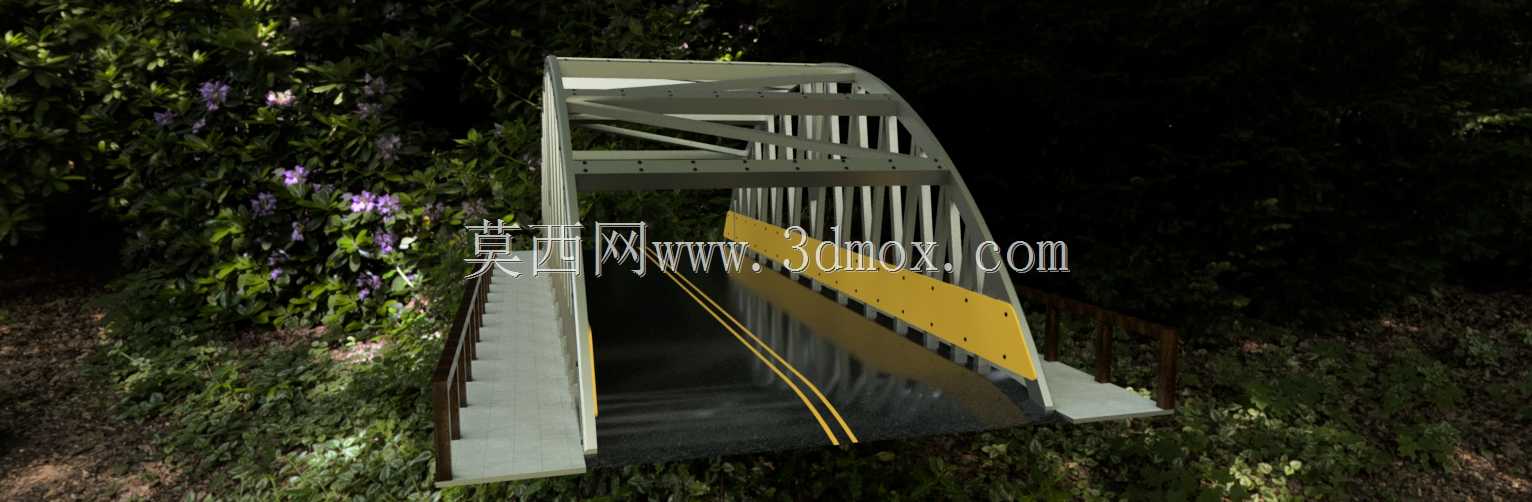

　　保证结构整体的抗扭刚度，避免车辆偏载通行时出现结构侧向变形。桥面部分预留了双向车行道的宽度边界，两侧设置连续的防护护栏，护栏与桁架下弦的外侧边缘齐平，既不占用车行道有效通行宽度，也能对通行车辆形成侧向防护，桥面表层设置双黄线标识，明确双向通行的车道分界，适配景区观光车、小型民用车辆的通行需求。设计过程中优先考虑了结构的装配性，所有桁架杆件均采用等截面型材，减少非标构件的加工种类，杆件之间的连接节点统一标准化，可在工厂完成预制后运输至现场进行栓接组装，无需大型吊装设备即可完成架设，适配交通不便的山区、林区作业场景。拱脚位置设置扩大的支撑承台，能够将拱脚的水平推力均匀传递至两侧路基，避免局部应力集中导致的路基沉降，

　　桁架的上弦拱度按照恒载+一半活载的预拱度设置，抵消荷载作用下的结构下挠，保证桥面通行的平顺性。从安装边界来看，该桥的跨度适配6米级的小跨径沟壑、溪流跨越需求，两侧桥台的安装基面仅需做简单的硬化处理即可满足承载要求，结构整体的自重较轻，对地基承载力的要求远低于混凝土现浇桥梁，适合在生态敏感区域施工，能够最大程度减少对周边植被与原生环境的破坏。
