博世力士乐45x45系列挤压铝型材截面模型

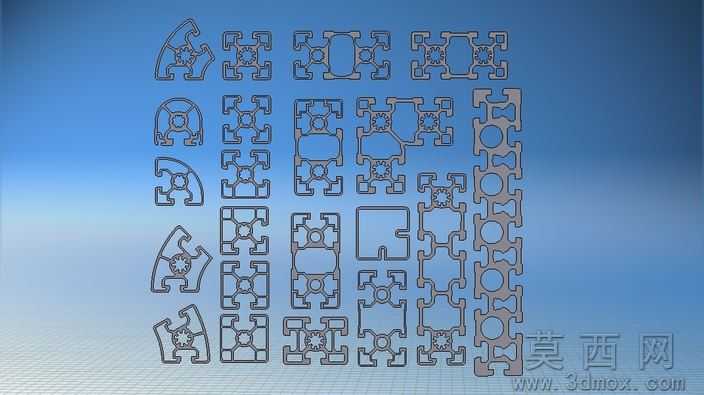

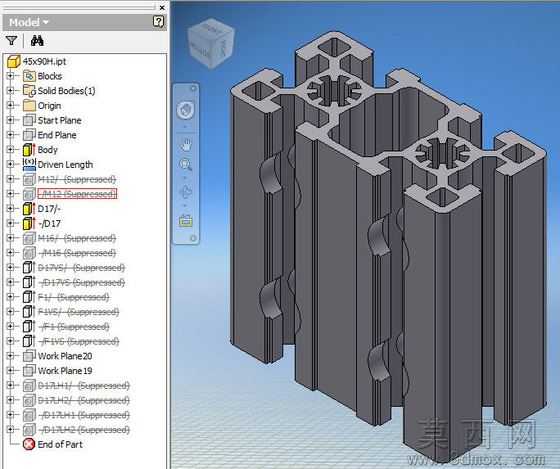

本套模型围绕博世力士乐标准45x45规格挤压铝型材的全系列截面开展参数化建模，建模阶段首先梳理该系列所有型材的截面轮廓特征，以45mm公称边长为统一基准尺寸，逐一绘制每款型材的外轮廓、安装槽位、连接卡口、加强筋结构的二维草图，严格遵循挤压成型的工艺约束，所有截面转角均设置符合生产要求的工艺圆角，避免尖锐结构导致的挤压模具应力集中问题，完成草图后通过拉伸特征生成对应长度的型材基体，再对槽口边缘、连接卡位等细节结构做特征细化，保证每款截面的尺寸公差与官方公开的产品参数完全匹配。参数设计层面，整套模型以45x45的基础安装尺寸为核心驱动参数，将槽口宽度、筋板厚度、中心孔位间距等关键尺寸设置为可编辑的参数变量，使用者可根据实际设计需求快速调整对应尺寸，衍生出不同承载等级的变体型材，所有截面的安装孔位、槽位间距均符合工业铝型材的通用连接标准，可直接与配套的角码、螺栓、端盖等标准配件完成装配匹配。渲染材质环节，模型统一采用6063-T5铝合金的材质参数，还原挤压铝型材表面哑光银白的阳极氧化质感，调整材质的粗糙度、金属度参数匹配工业铝件的真实视觉效果，同时对截面的切割端面做单独的材质区分，呈现铝材加工后的断面纹理，搭配浅蓝渐变的展示背景，清晰凸显每款型材的截面结构差异，方便快速识别不同型材的功能特征。结构原理上，该系列铝型材通过不同的截面筋板布局实现差异化的承载性能，部分带圆弧过渡的截面用于框架转角连接，带多组通槽的截面用于多方向配件安装，封闭空腔截面用于高负载的主梁结构，所有截面的槽位均采用标准T型槽设计，可实现无需预打孔的快速配件安装，不同截面之间可通过专用连接件组合成完整的工业框架结构，满足不同场景的搭建需求。软件兼容方面，模型提供STEP、IGES等通用三维交换格式，同时兼容SolidWorks、Autodesk Inventor、AutoCAD等主流机械设计软件，也可导出STL格式用于3D打印打样验证，不同格式的模型均保留完整的截面特征与尺寸精度，不会出现特征丢失、曲面破面等问题，可直接导入各类设计场景开展二次设计。研发教学应用层面，该套模型可用于工业铝型材框架的快速方案设计，帮助设计人员直接调用标准截面完成设备机架、工作台、防护围栏等结构的搭建，缩短设计周期；也可作为机械设计教学的案例素材，帮助学习者理解挤压铝型材的截面设计逻辑、参数化建模方法以及铝型材框架的连接装配原理，还可用于铝型材挤压模具设计的参考，辅助模具设计人员根据截面特征快速推导模具的分流孔、工作带结构，降低模具研发的试错成本。
