80/20标准工业铝型材挤压件三维设计

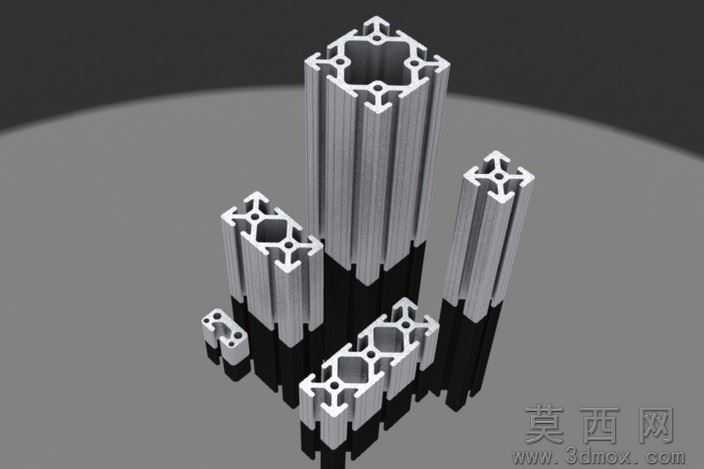

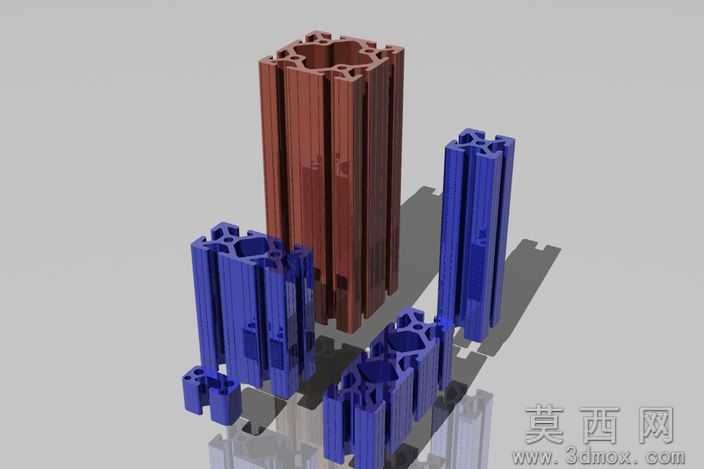

本模型为80/20标准单位配置的工业铝型材挤压件基础框架套件，建模阶段严格遵循80/20铝型材的行业通用规范，先通过二维草绘绘制不同规格铝型材的端面截面轮廓，精准定位槽口位置、安装孔位、壁厚参数与中心基准，再通过拉伸特征生成不同长度的型材主体，对端面连接孔、槽口卡位结构做精细化倒角与公差修正，同时配套搭建不同长度、不同截面规格的型材单体模型，覆盖常用的框架搭建基础型材类型，所有特征参数完全可编辑，支持后续按需修改型材长度、槽口尺寸等核心参数。参数设计层面，模型严格匹配80/20标准铝型材的公制尺寸规范，型材槽宽、中心距、壁厚、安装孔孔径与孔距均符合工业装配公差要求，不同规格型材的截面参数经过反复校验，可直接用于框架装配的干涉检查与尺寸验证，无需二次调整基础尺寸即可适配标准配套的角码、螺栓、端盖等连接配件。渲染材质方面，模型采用工业铝合金的哑光金属材质，还原铝型材阳极氧化后的银灰色金属质感，对型材表面的挤压纹理、槽口内的哑光效果做了材质分层处理，渲染场景采用柔和的影棚布光，搭配深色展示台面与反射效果，清晰呈现不同规格型材的结构细节与端面特征，所有展示效果图均为模型原生渲染输出，可直接用于方案展示与产品说明。结构原理上，该系列铝型材采用模块化槽式设计，通过型材表面的T型槽实现配件的快速安装与位置调整，不同规格的型材可通过标准连接件组合成各类设备机架、工作台框架、防护围栏、物料架等结构，无需焊接即可完成组装，拆卸调整灵活，型材的中空结构兼顾结构强度与轻量化需求，截面的加强筋设计提升了型材的抗弯折与抗扭性能，可满足不同负载场景的框架搭建需求。软件兼容层面，模型提供STEP、IGES、STL、Rhino等多格式文件，可兼容SolidWorks、UG、Pro/E、Rhino等主流三维设计软件，不同格式的文件均经过完整性校验，无破面、缺失特征等问题，导入后可直接进行装配、编辑、工程图导出或3D打印切片处理，适配不同设计场景的软件使用需求。研发教学应用层面，该模型可用于工业铝型材框架设计的教学案例，帮助学习者掌握铝型材选型、模块化框架搭建、装配公差配合的相关知识，也可作为非标自动化设备机架、工业工作台、生产线防护栏等项目的设计基础素材，研发人员可直接调用该模型快速搭建设备框架方案，缩短前期设计周期，同时也可用于铝型材挤压生产的工艺参考，辅助挤压模具的结构设计与生产参数调试。
