SDI转HDMI信号转换接口设备结构设计

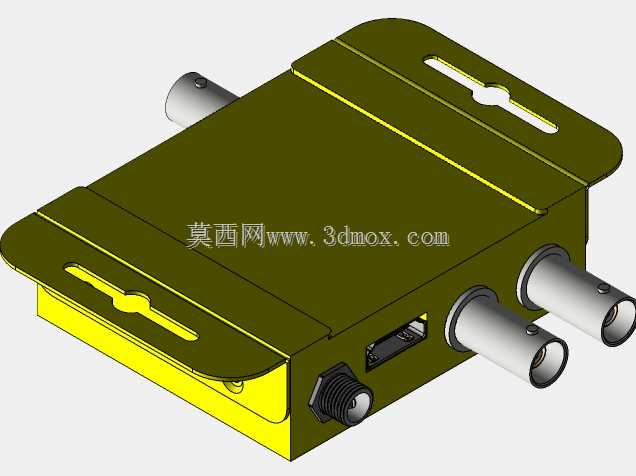

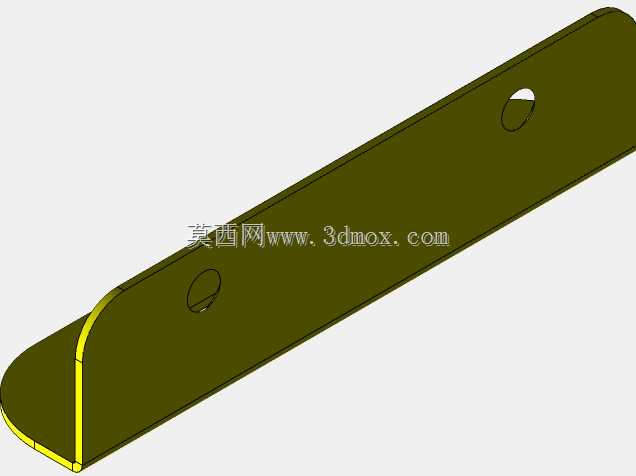

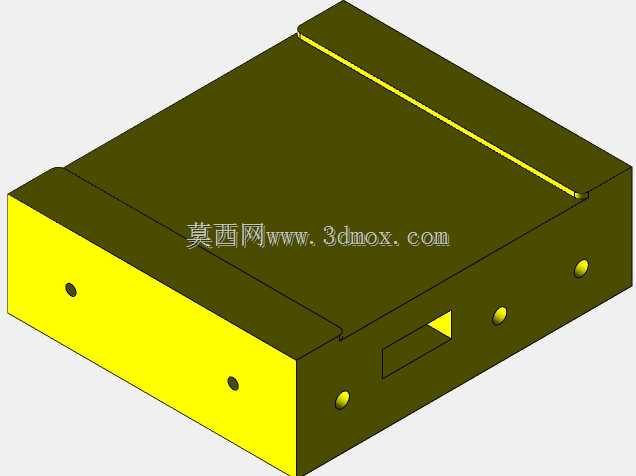

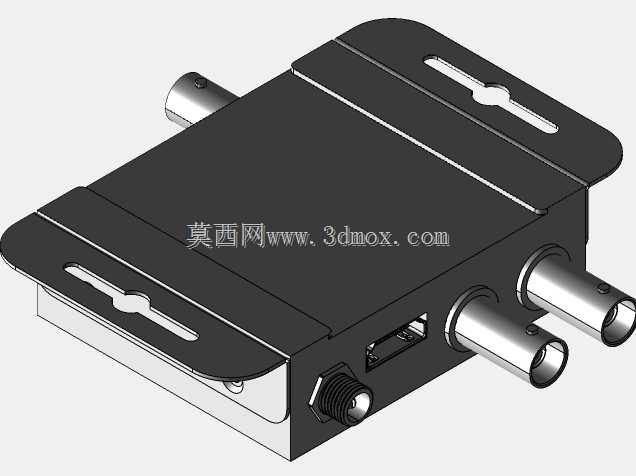

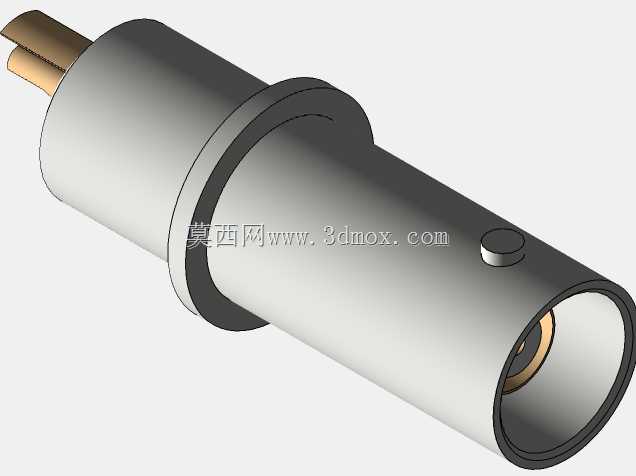

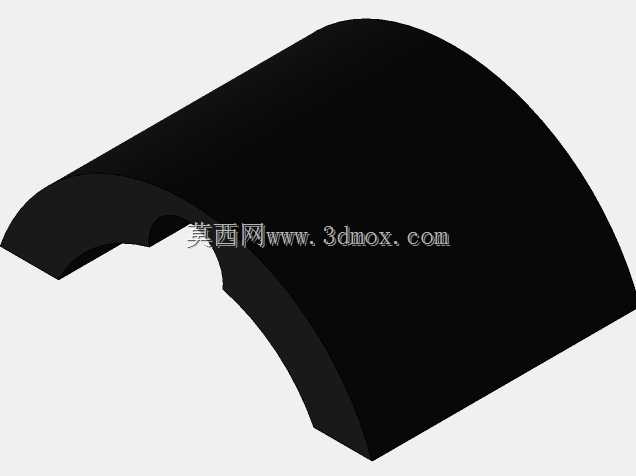

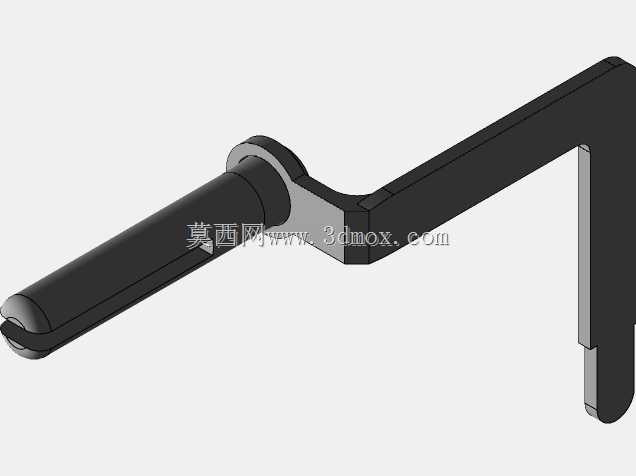

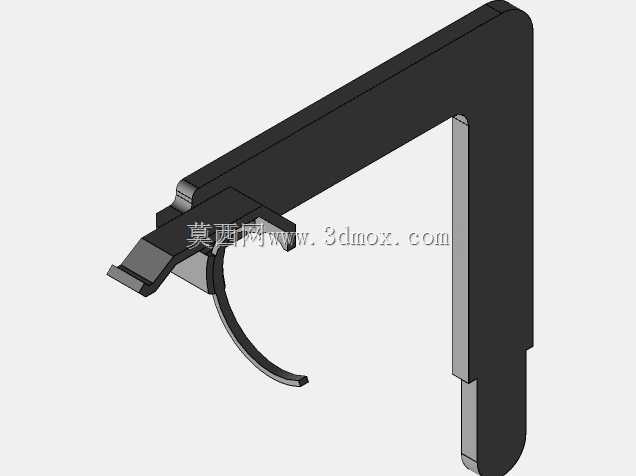

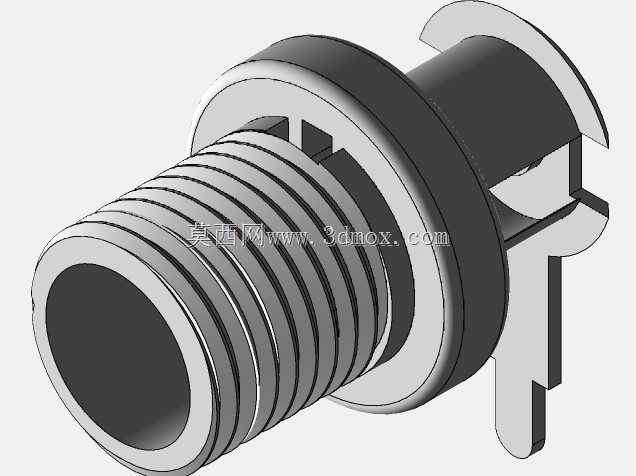

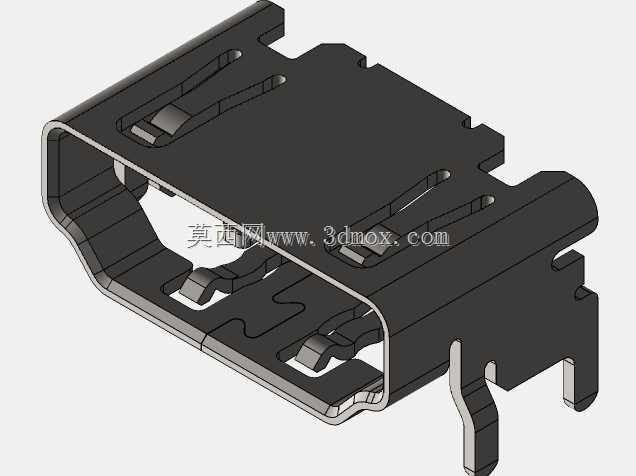

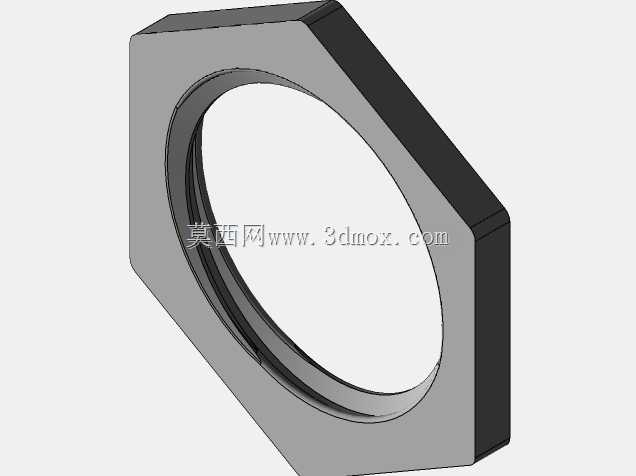

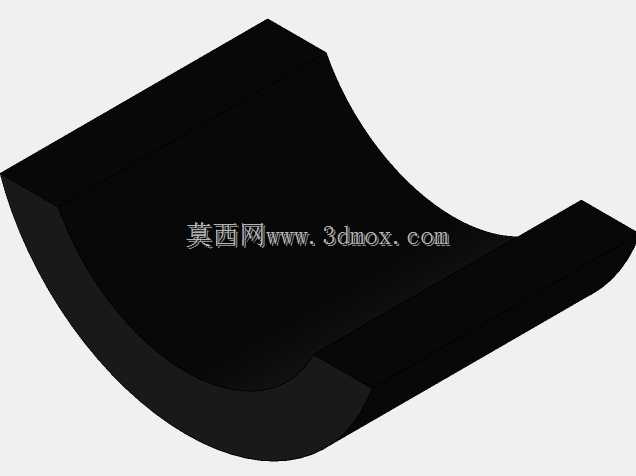

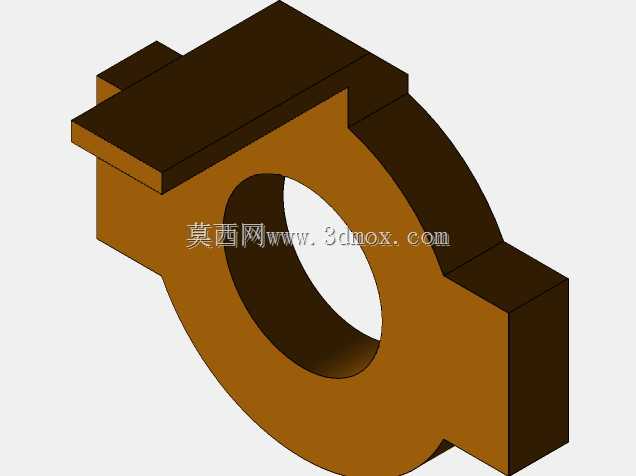

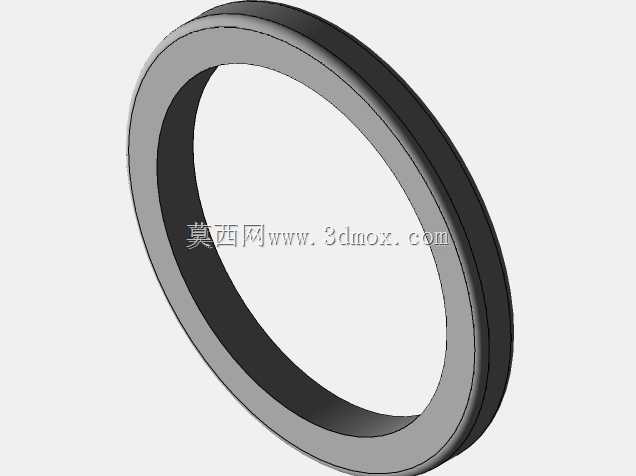

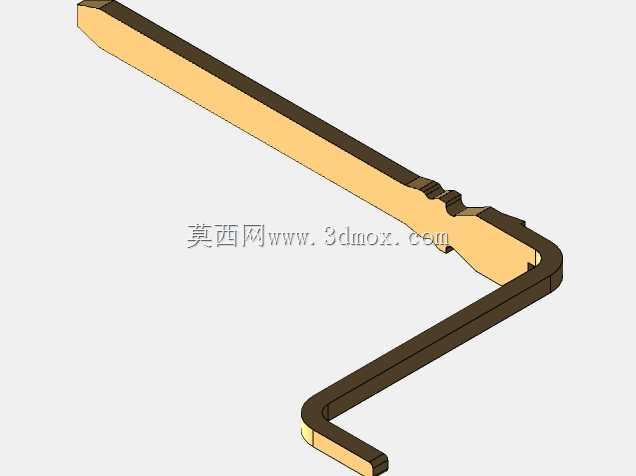

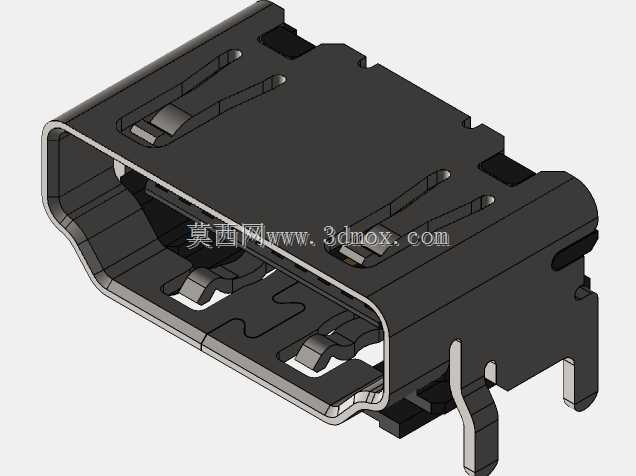

　　这款信号转换设备主要面向专业音视频传输场景，解决广电级SDI信号与消费级HDMI显示设备的接口适配问题，常见于演播室信号调度、现场活动直播录播、监控系统信号转接、工业视觉检测画面输出等场景，能够将同轴传输的串行数字SDI信号转换为高清HDMI信号输出，无需额外配置信号解码设备即可实现不同接口标准的显示终端直连。从结构设计来看，整机采用金属壳体拼接结构，外壳兼顾电磁屏蔽与结构防护需求，两侧预留的安装挂耳带有长圆形安装孔，可适配机柜安装、墙面固定、设备面板内嵌等多种安装方式，长圆孔设计可抵消安装孔位的加工公差，降低现场安装的对位难度。接口布局上，设备侧面布置两路BNC型SDI接口，可支持SDI信号环出功能，

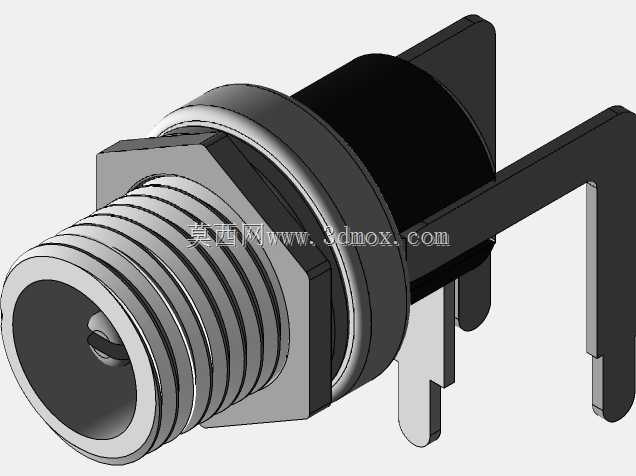

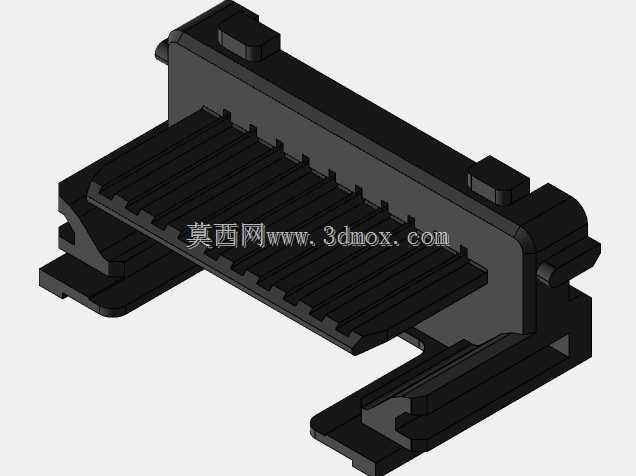

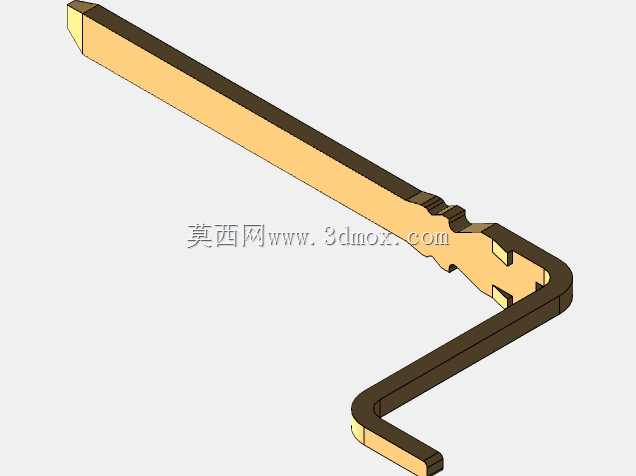

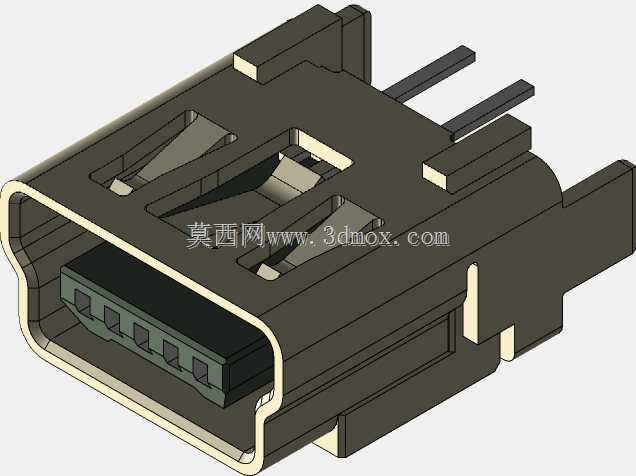

　　一路接入输入信号后另一路可直接输出给下一级SDI设备，满足多设备级联的信号传输需求；相邻位置预留Micro USB供电接口，可适配常见的5V直流供电方案，无需专用电源适配器即可通过常见的USB供电接口取电，适配现场复杂的供电条件。壳体边角做了圆弧过渡处理，避免安装调试过程中锐边划伤操作人员，壳体表面采用哑光黑色氧化处理，既提升金属壳体的耐锈蚀能力，也能减少演播室等专业场景下的设备表面反光，避免对拍摄画面造成干扰。内部结构设计上，接口与电路板的连接位置做了加强筋支撑，可承受频繁插拔接口带来的侧向冲击力，避免长期使用后接口松脱导致的接触不良问题；壳体上下盖采用卡扣加螺丝的双重固定方式，既方便后期检修拆解，

　　也能保证设备在移动运输过程中壳体不会松脱。安装边界方面，设备整体厚度控制在薄型化尺寸范围内，可适配标准1U机柜的层板安装空间，多台设备并排安装时不会出现空间干涉，挂耳的突出长度经过核算，安装后不会遮挡相邻设备的接口插拔操作。BNC接口的伸出长度经过匹配设计，接入标准BNC接头后接头尾部不会超出设备整体外轮廓，避免机柜内布线时接头与其他设备发生磕碰。
