PulseR双巴伦脉冲射频信号转换器件

　　该器件为PulseR品牌HFBL075100A双巴伦结构射频脉冲转换模块，核心功能是完成单端射频信号与差分平衡信号之间的阻抗匹配与模式转换，输入端标称阻抗75Ω，输出端为100Ω差分接口，广泛应用在广播级SDI视频传输链路、高速串行通讯设备、射频测试工装、专业音视频矩阵系统当中。在实际工程部署里，这类巴伦常被布置在设备机箱内部的信号输入输出端口处，用来抵消长距离同轴布线引入的共模干扰，把非平衡同轴信号转换为适合差分走线传输的平衡信号，或是反向把差分输出信号转回75Ω同轴接口适配标准BNC链路，在12G-SDI、3G-SDI等高速视频传输场景中，能够有效降低信号回波损耗，抑制电磁辐射，保证高速数字信号眼图张开度满足传输规范。

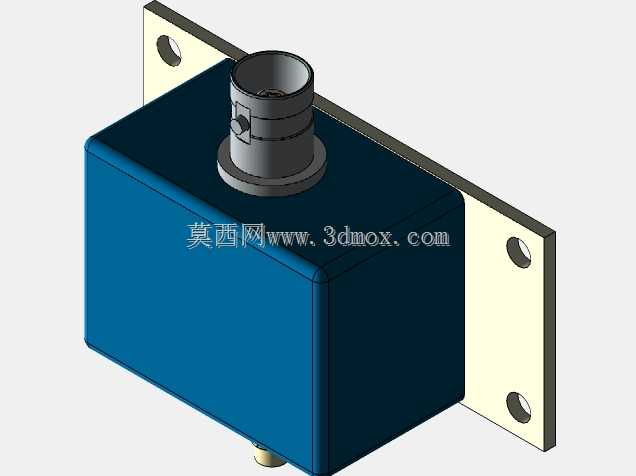

　　从结构设计来看，模块主体采用深蓝色绝缘塑封外壳包裹内部磁芯与绕组电路，外壳两侧延伸出一体式镀锌钢安装法兰，法兰上预制四个圆形安装通孔，安装孔位沿法兰长边对称分布，现场装配时可直接通过M3螺钉将模块固定在机箱内的钣金安装板、设备内部支架或者PCB周边的固定柱上，安装边界清晰，法兰开孔位置避开了主体外壳的接线区域，锁付螺钉时不会干涉内部电路与外接接头。模块顶部设置一个圆柱形卡扣式同轴接头，底部伸出带外螺纹的同轴连接端口，两个接口分别对应输入与输出链路，接头的螺纹结构可以直接适配标准同轴电缆接头，拧紧后即可实现可靠的屏蔽连接，不需要额外焊接转接件。

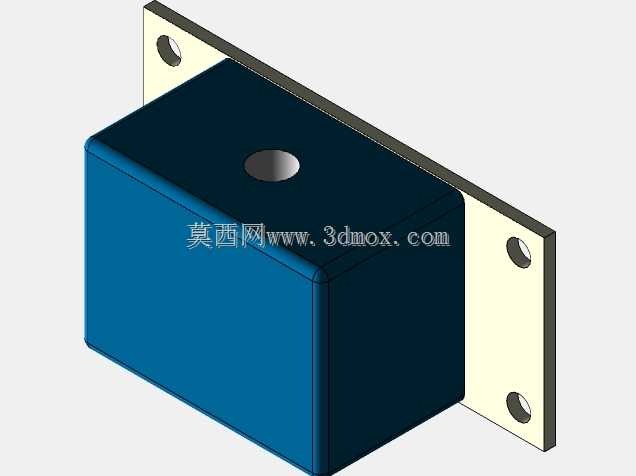

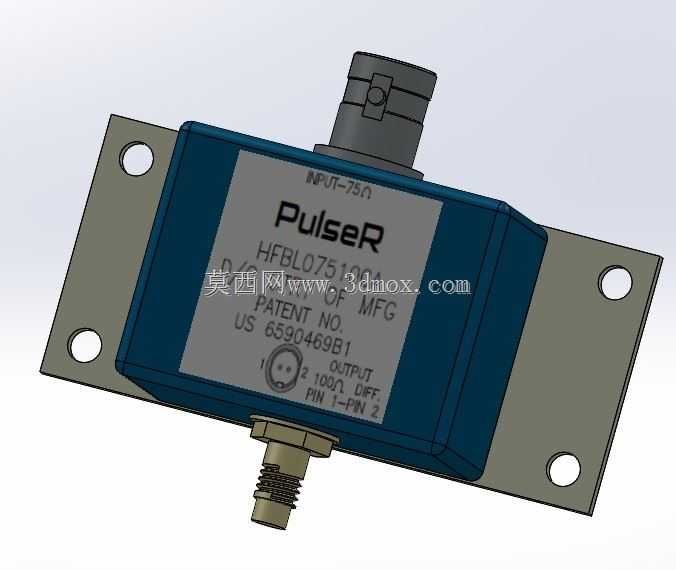

　　建模过程中完整还原了外壳的分模棱角、法兰板的折弯厚度、顶部接头的卡扣分段结构、底部螺纹接头的牙型轮廓，外壳正面的标识区域预留了贴纸安装平面，实际生产中可将印有型号、专利号、引脚定义的不干胶标签贴合在该平面，标签文件可独立替换，适配同系列不同参数巴伦产品的外观标识需求。器件整体长宽高尺寸紧凑，主体矩形外壳的宽度远小于两侧法兰的总跨度，安装时法兰贴紧安装基面，主体外壳悬空于两个法兰之间，既可以通过金属法兰实现良好的接地屏蔽，也能避免外壳底部与机箱内其他走线发生摩擦干涉。在结构选型阶段，工程师可直接调用该模型完成机箱内部布局干涉检查，核对接头插拔操作空间、螺钉锁付工具的活动余量，提前避让周边的电容、连接器等元器件，保证整机装配时该射频模块可以顺利就位，接线后信号链路的屏蔽连续性不受结构件影响。
