SDI转HDMI信号定标转换设备结构

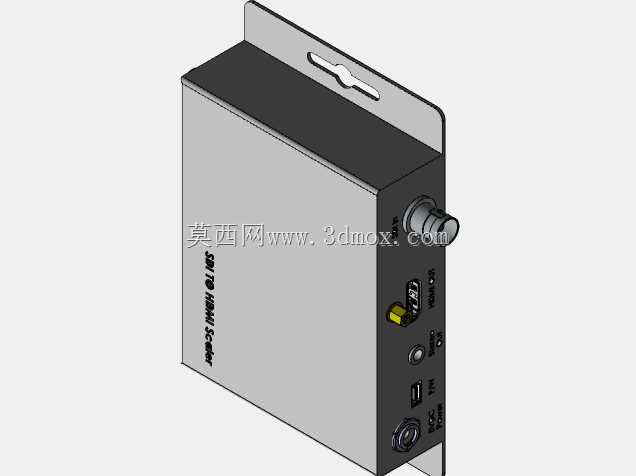

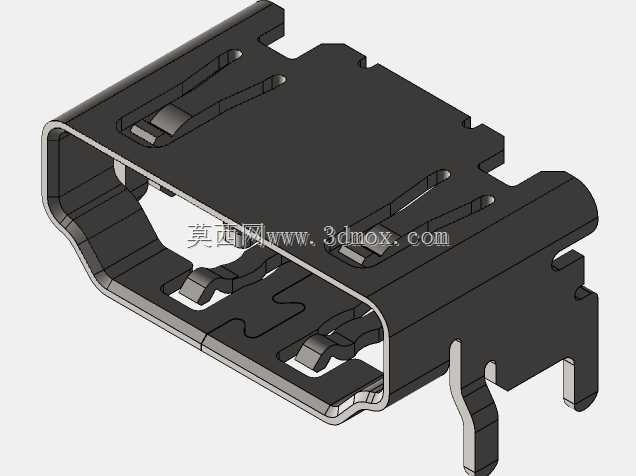

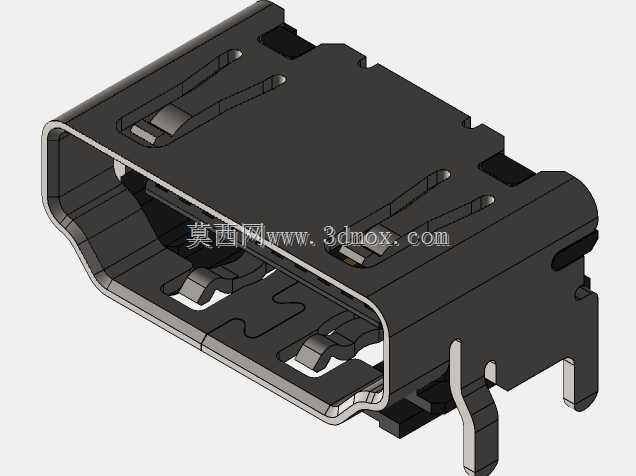

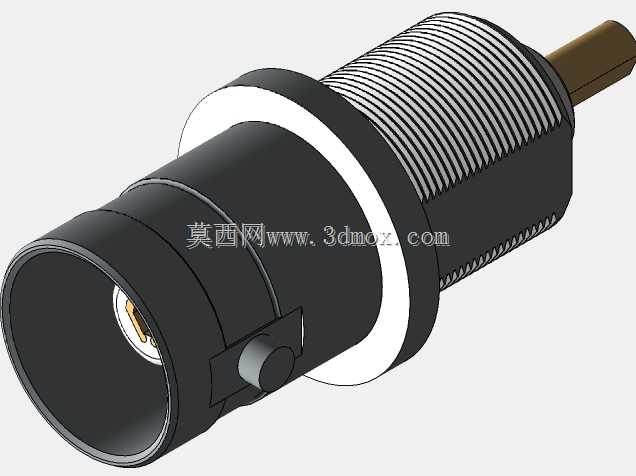

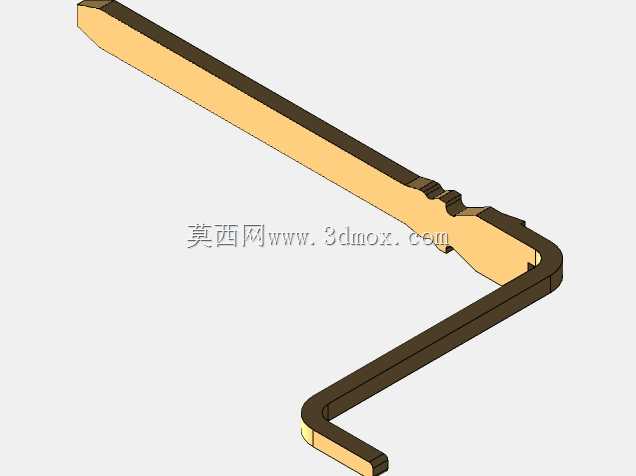

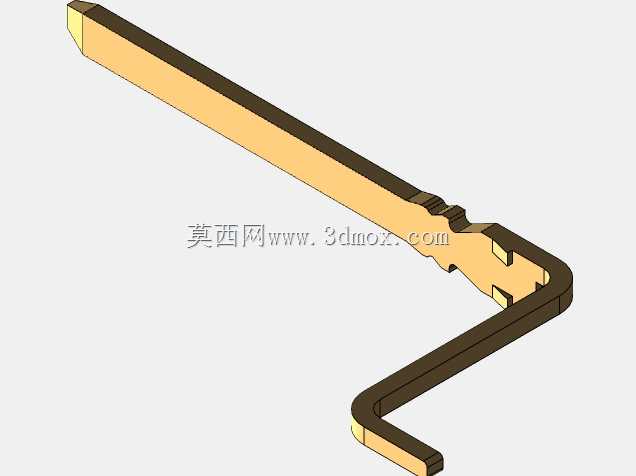

　　这款信号转换设备主要面向专业音视频传输场景，解决广播级SDI信号与民用显示端HDMI接口的协议适配问题，常见于演播室信号调度、户外直播信号中转、监控机房信号上屏、会议系统信号转换等场景，能够将长距离传输的SDI数字串行信号转换为显示设备可直接识别的HDMI信号，同时完成信号分辨率定标处理，匹配不同显示终端的分辨率参数，避免信号格式不兼容导致的无画面、画面拉伸、帧率不匹配问题。从结构设计来看，设备采用一体式金属壳体，主体为拉伸铝型材搭配侧端金属封板，表面做哑光氧化处理，既能够屏蔽外部电磁干扰，保障长距离传输的信号稳定性，也能提升壳体耐磨抗刮性能，适配机房复杂的安装环境。设备侧端集成了全部功能接口，包含SDI信号输入接口、

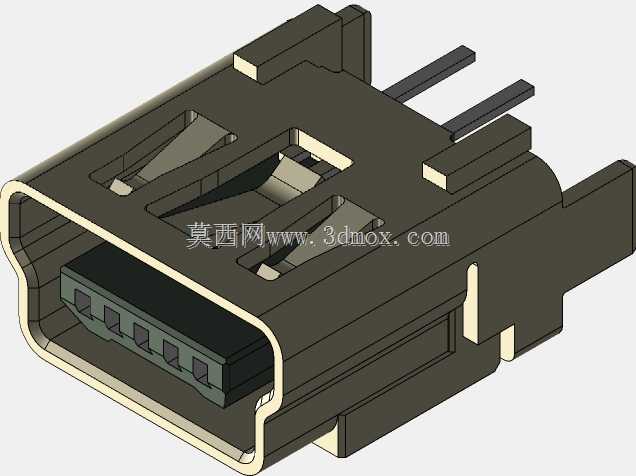

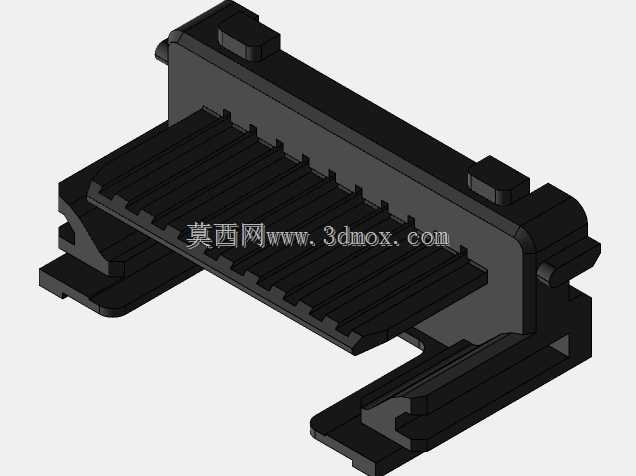

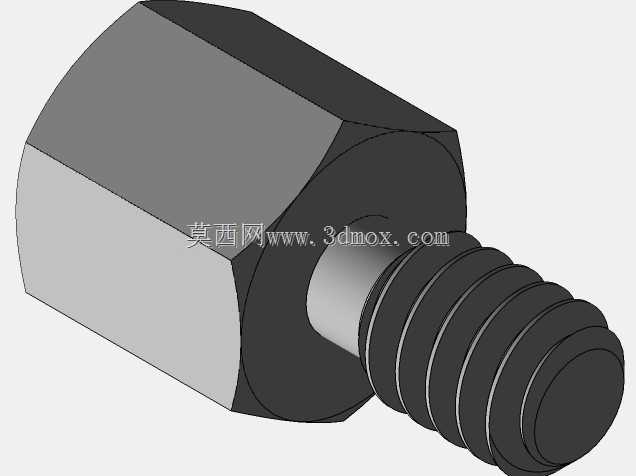

　　HDMI信号输出接口、调试配置接口、状态指示灯与供电接口，接口排布遵循操作逻辑，输入输出接口分区域布置，减少接线时的误操作概率，指示灯位置正对操作视角，无需俯身即可快速判断设备供电状态、信号锁定状态、输出状态。设备背部设计有壁挂式安装挂耳，挂耳上预留了标准挂装孔位，既可以通过螺丝固定在标准机柜的空余机位，也可以直接壁挂在墙面、设备架侧面，安装边界适配1U以内的安装空间，壳体边角做圆弧过渡处理，避免安装接线时割伤操作人员。设计阶段优先考虑了设备的散热需求，壳体侧面预留了细密的散热格栅，内部电路板与壳体之间预留了足够的空气对流空间，无需额外加装散热风扇即可满足长时间满负载运行的散热需求，避免风扇运转带来的积尘、噪音问题，

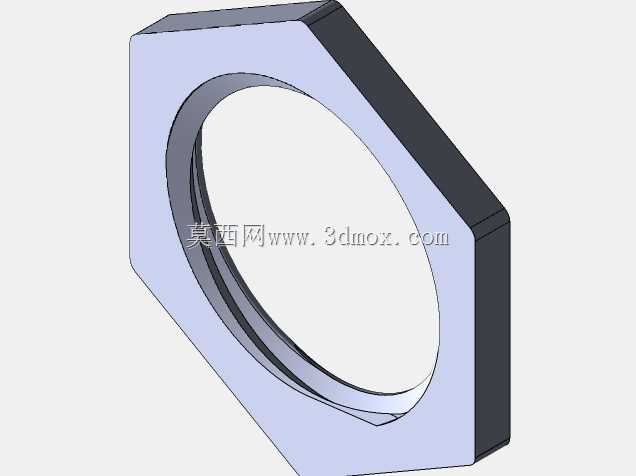

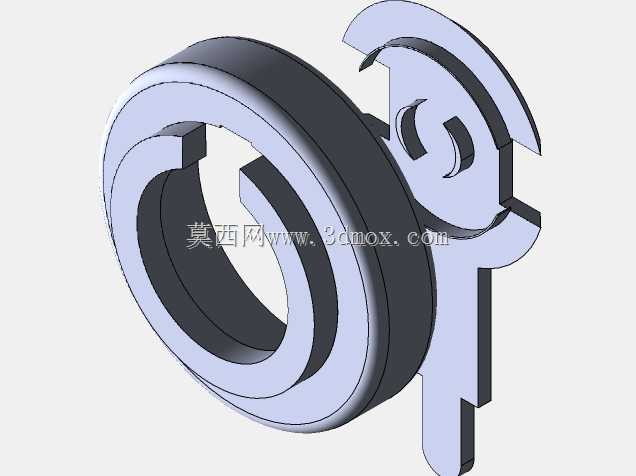

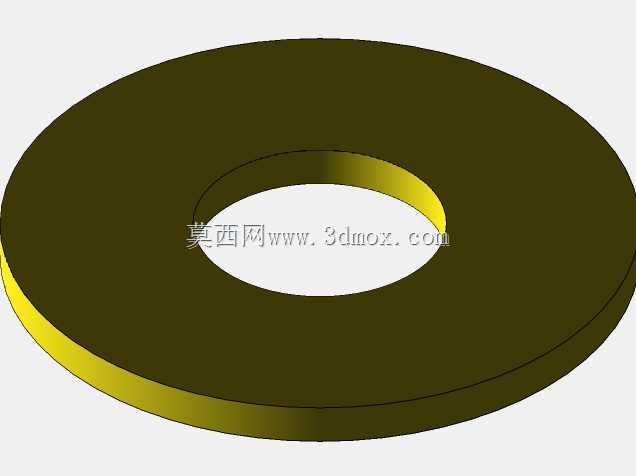

　　适配对静音要求较高的演播室、会议场所使用场景。接口部分全部采用加固式焊接结构，接口与壳体之间增加了固定衬片，频繁插拔接线时不会出现接口松动、电路板脱焊的问题，能够适配现场施工时反复调试接线的使用需求。设备侧面印刷了清晰的接口标识与设备参数，即使在光线较暗的机房环境中，也能快速识别接口功能，降低接线错误概率。整体结构没有多余的装饰性设计，所有结构特征都服务于功能实现与安装便利性，壳体的拼接缝隙控制在0.1mm以内，既能够提升整体结构强度，也能避免灰尘、潮气进入设备内部，提升设备在复杂环境下的运行可靠性。
