前面板安装式3.5mm音频插孔结构

　　这款3.5mm音频接插件采用前面板穿装固定结构，在音频设备、工业测控终端、广播对讲装置、专业调音面板等场景中应用广泛，主要承担模拟音频信号的传输接驳功能，可适配标准3.5mm三段式音频插头，实现单声道或双声道音频信号的稳定导通，部分场景下也可兼容小电流控制信号的外接输入输出。从结构设计来看，整体采用同轴阶梯式柱体布局，前端设置带限位的法兰盘结构，搭配六角锁紧螺母实现面板侧的压紧固定，安装时仅需在设备面板开设对应直径的圆形通孔，将插孔主体从面板后侧穿入，从正面旋紧锁紧螺母即可完成固定，无需额外的定位卡扣或螺丝孔位，安装流程简便，固定后抗拉扯性能优异，能承受日常插拔带来的轴向与径向作用力，不会出现松脱移位的问题。

　　接插件尾部设置两个折弯式焊接引脚，引脚表面做镀锡处理，方便与设备内部的PCB板或飞线直接焊接导通，引脚的折弯角度经过优化，焊接后不会与周边其他元器件产生空间干涉，适配多数紧凑布局的设备内部腔体。接触部件采用弹性铜合金基材，表面做镀金抗氧化处理，长期插拔后仍能保持稳定的接触电阻，避免出现音频传输杂音、接触断续的问题，外壳采用金属材质整体包裹，具备良好的电磁屏蔽效果，能减少外界电磁干扰对音频信号的影响，降低传输过程中的底噪。整体外形的轴向尺寸经过紧凑化设计，安装后突出面板的高度控制在合理范围，不会额外占用设备外部空间，尾部伸入设备内部的柱体直径统一，周边预留的安全绝缘间隙仅需满足常规电气间隙要求即可，

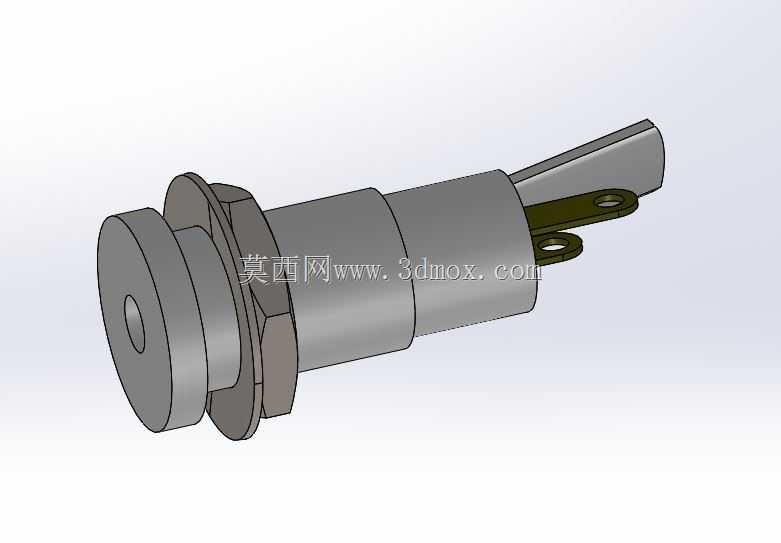

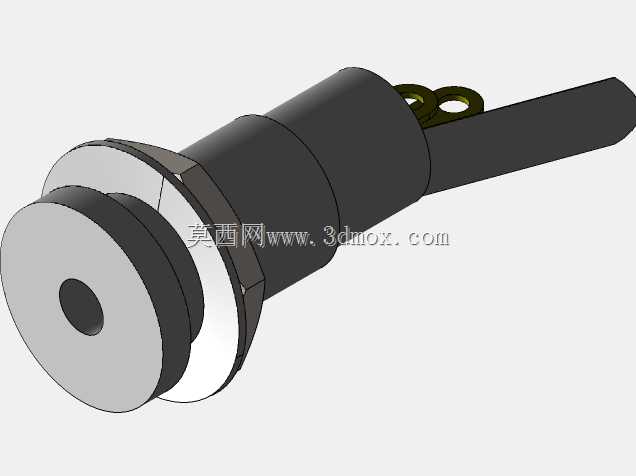

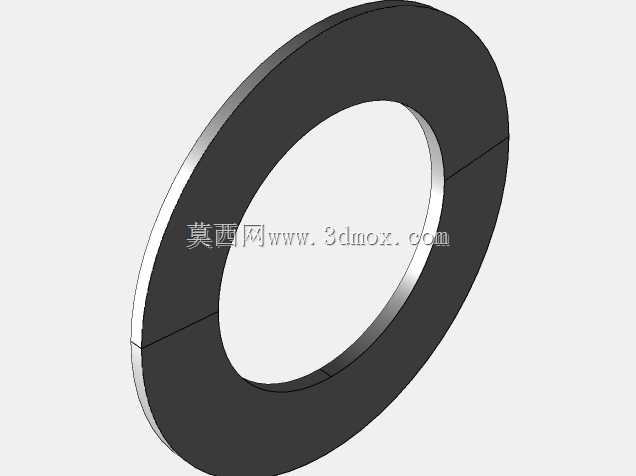

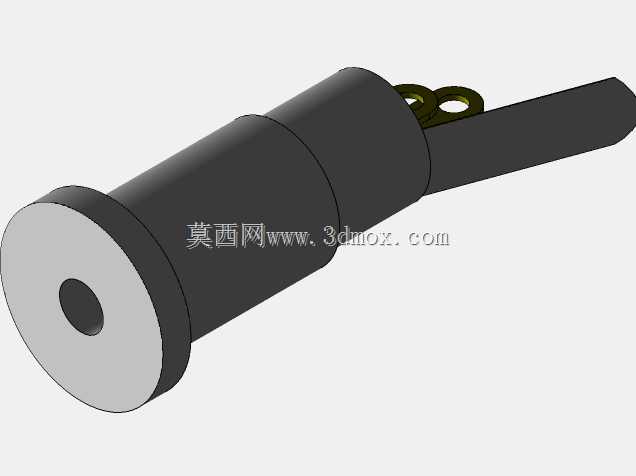

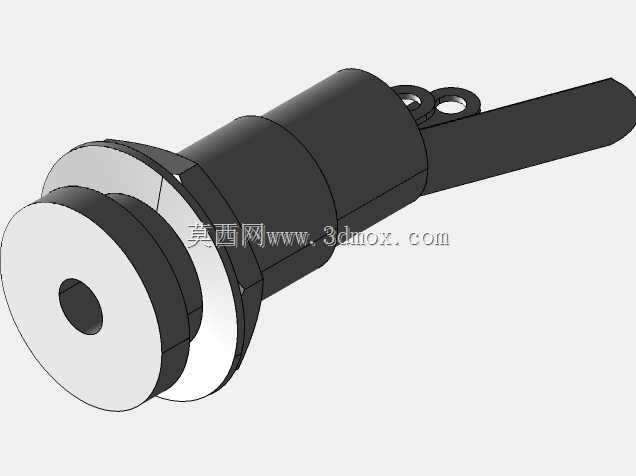

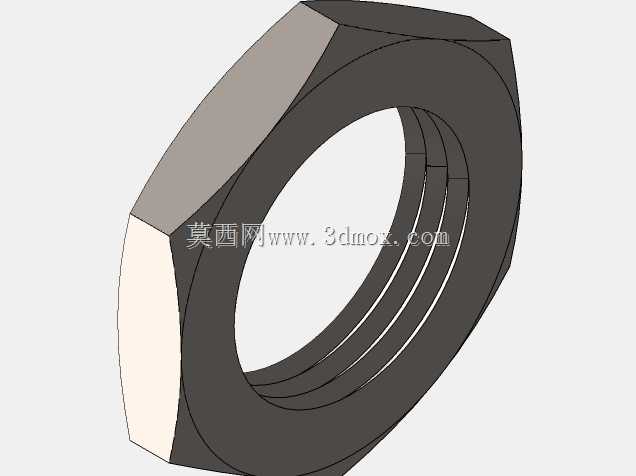

　　适配从消费类音频产品到工业级通讯终端的各类安装空间要求。建模过程中完整还原了法兰盘的定位台阶、锁紧螺母的六角对边尺寸、尾部引脚的开孔与折弯角度，所有配合面的尺寸公差均按照接插件行业通用标准设定，可直接用于设备面板的开孔定位、装配干涉检查以及整机BOM清单的结构配套，在做设备结构评审时，可直接导入装配体验证安装空间是否充足，引脚焊接位置是否与内部走线、其他板卡部件产生冲突，减少实物打样阶段的适配问题。
