弯角式异形连接支撑片结构设计

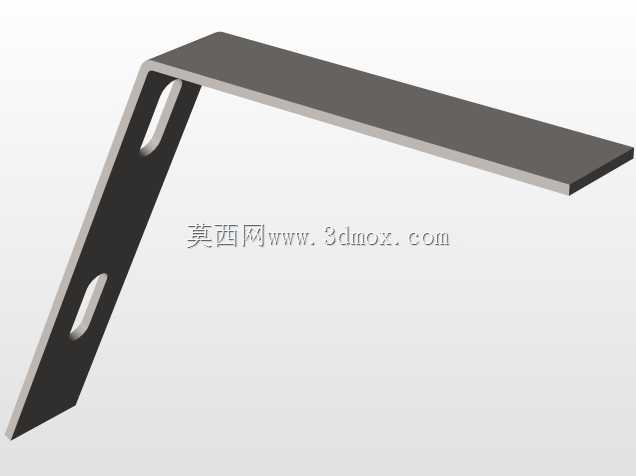

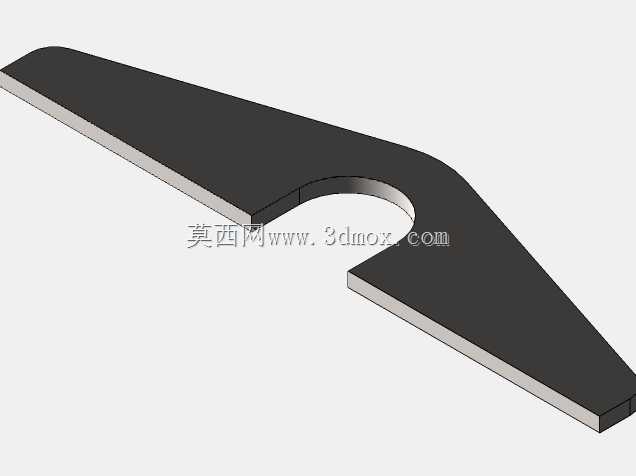

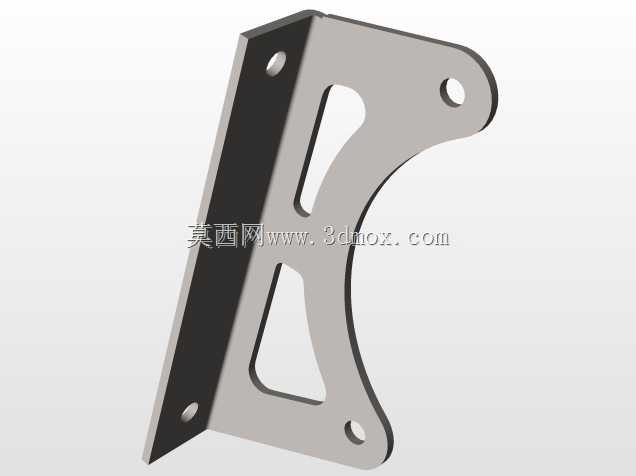

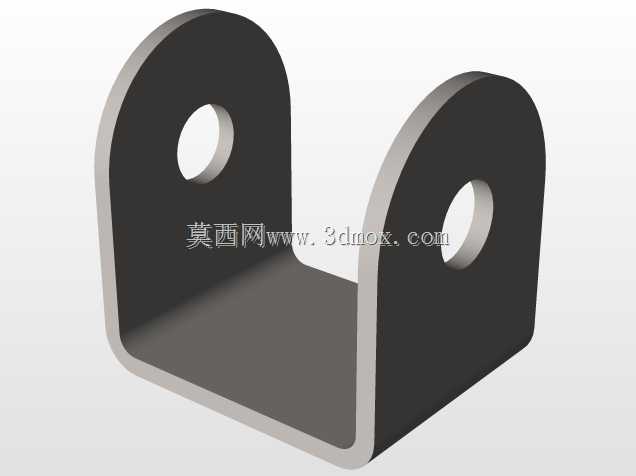

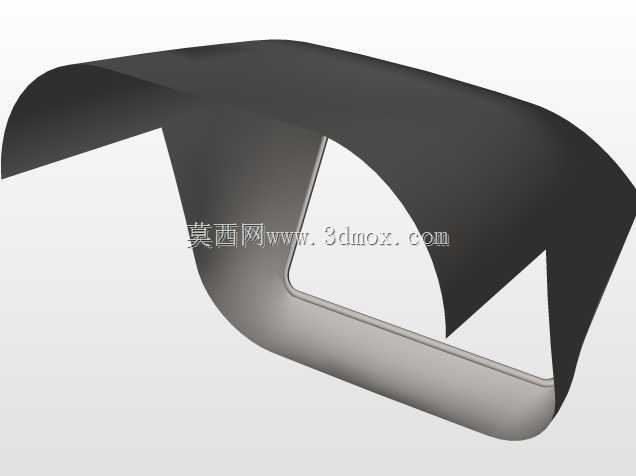

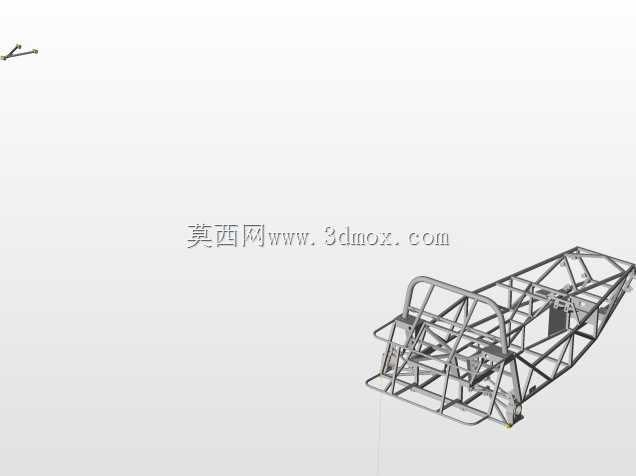

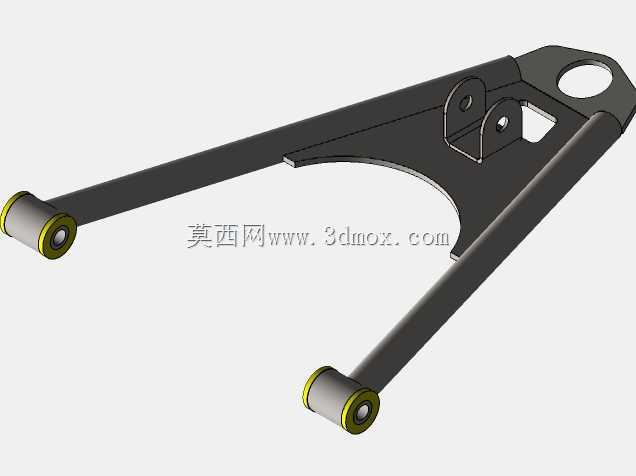

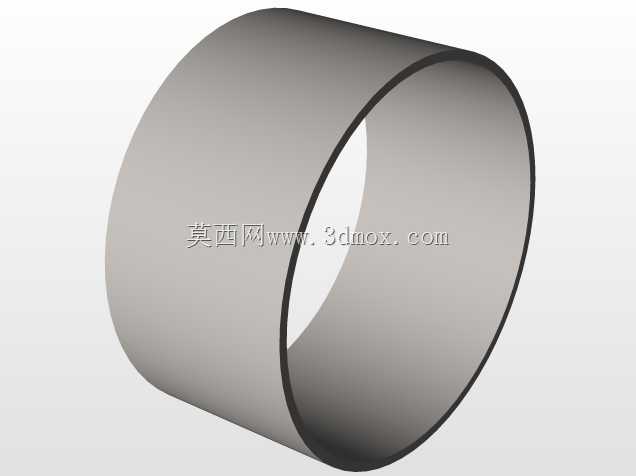

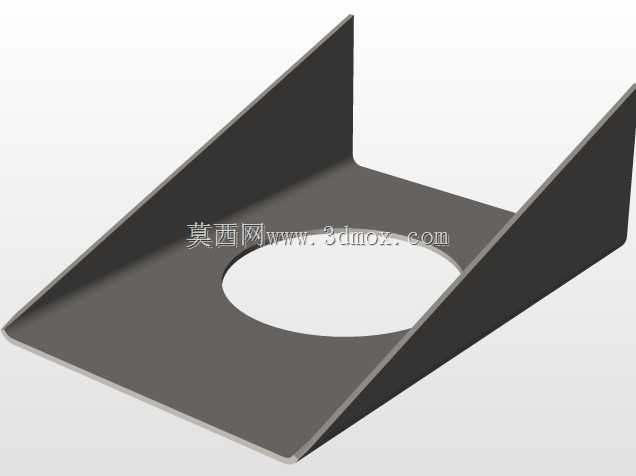

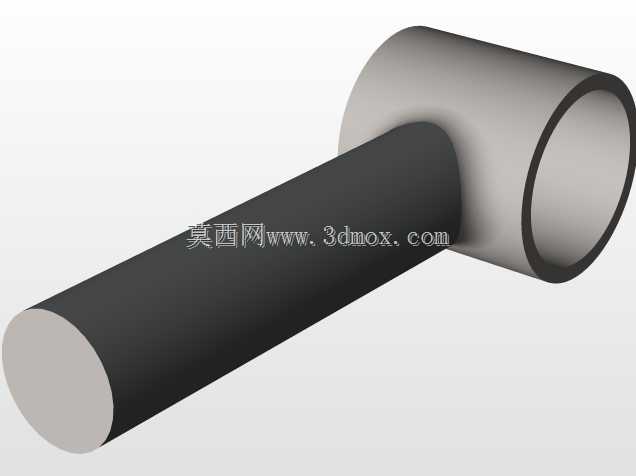

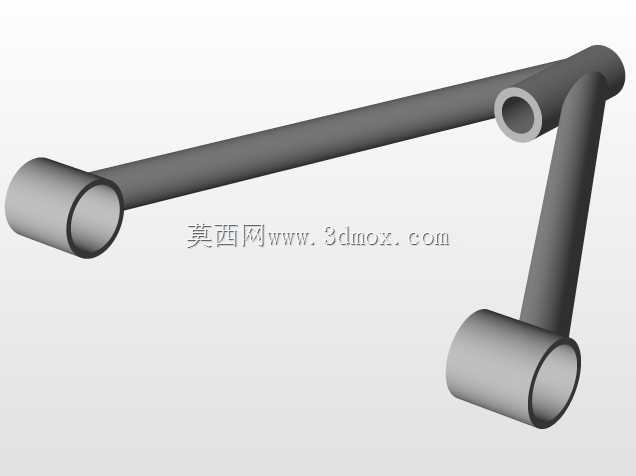

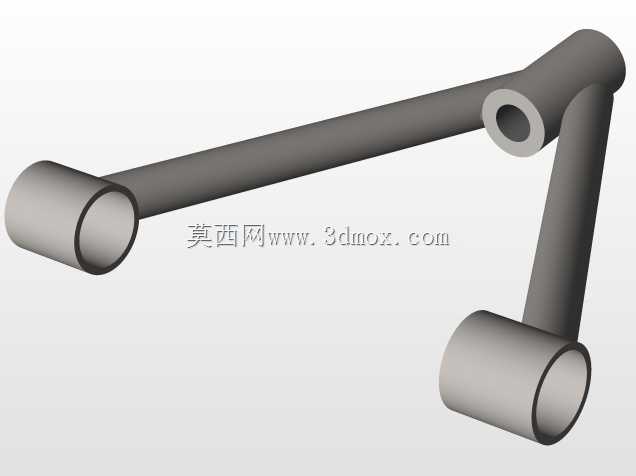

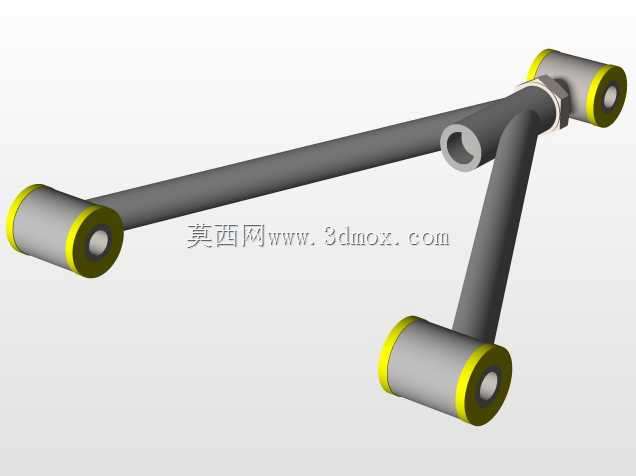

　　这类弯角异形支撑片常应用在需要跨接两个非平行安装面的工装夹具、小型设备机架以及改装车体的局部连接场景中，核心作用是在两个存在夹角的安装位之间传递固定载荷，同时规避相邻部件的运动干涉路径。从结构形态来看，零件整体为等厚薄板构型，主体沿长度方向分为两段平直段，中间通过带半圆避让缺口的弯角区域平滑过渡，平直段的末端做了直角收边处理，边缘预留的安装孔位可配合螺栓完成与相邻构件的锁紧固定。设计过程中首先要确认两个安装面的空间夹角，以此确定弯角区域的弯折角度，中间的半圆缺口并非装饰结构，而是为了避让穿过该区域的轴类零件或者线束，缺口的半径尺寸需要根据被避让件的最大外径预留足够的装配间隙，避免安装后出现运动剐蹭或者线束磨损的问题。

　　零件的厚度选择需要结合实际承载的静载荷与振动工况确定，若应用在存在持续振动的设备上，还需要在平直段的安装孔位置增加沉台结构，提升螺栓锁紧后的防松性能，本次设计的构型采用等厚板材加工，可直接通过冲压工艺一次成型，减少后续机加工的工序成本。在安装边界的考量上，两段平直段的长度需要匹配对应安装面的有效接触面积，不能超出安装面的边缘范围，否则会出现局部悬空导致受力后零件变形的问题，弯角区域的内圆角半径需要结合板材的折弯工艺参数设定，避免折弯处出现应力集中导致的开裂风险。零件的两个平直段平面度需要控制在合理公差范围内，保证安装后与相邻构件的贴合度，减少装配后的附加应力，边缘位置做了微小的倒角处理，去除冲压产生的毛刺，

　　避免装配过程中划伤操作人员或者相邻零件的表面涂层。这类支撑片相比标准直角角码，优势在于可以根据实际安装空间定制弯折角度与各段长度，适配非标准的安装夹角场景，在小型非标设备组装、自制改装载具的局部固定场景中应用十分广泛，设计时不需要额外增加复杂的加强筋结构，依靠板材自身的结构强度即可满足常规的静态固定需求，若需要承受更大的冲击载荷，可在弯角的背面增加焊接三角加强片，提升整体的抗变形能力。
