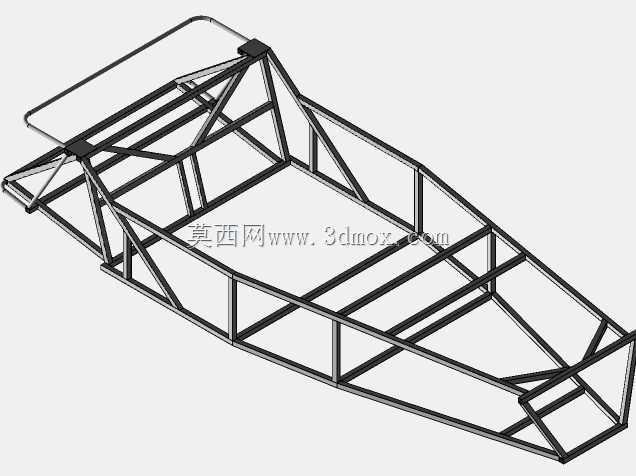

McSorley7+442E钢管赛车底盘框架结构

　　该管架结构属于轻量化自制跑车的核心承载基体，适配Locost风格轻量化跑车的改装与自制场景，主要承担整车动力总成、悬架系统、转向机构、座椅及驾乘人员的全部载荷，同时为车身覆盖件、燃油系统、冷却系统等附属部件提供可靠的安装定位基准。从结构设计逻辑来看，整体采用空间钢管桁架布局，主纵梁沿整车前后方向贯通布置，作为核心承载路径传递纵向加速、制动载荷以及侧向过弯时的扭转力矩，前部收窄的结构预留了发动机舱的安装空间，可适配小排量直列四缸动力总成的布置需求，后部框架对应后悬架与差速器的安装点位做了局部加强，通过多组斜向支撑管形成稳定的三角受力结构，避免极限工况下框架出现不可逆的塑性变形。设计过程中优先考虑了管架的受力传递路径，

　　所有管件连接节点均对应悬架硬点、动力总成悬置点、座椅安装点等集中受力位置，减少无支撑的悬臂段长度，在控制整体重量的前提下保证框架的扭转刚度与弯曲刚度，满足赛道驾驶时的高强度受力需求。从安装边界来看，框架前部的宽度尺寸适配常规双叉臂前悬架的安装跨距，预留了转向机与刹车总泵的布置空间，中部座舱区域的横向宽度可容纳两张运动座椅与换挡机构的安装，两侧的门槛管同时承担侧面碰撞的防护作用，后部框架的横向支撑位置预留了后悬架摇臂、减震器的安装坐标，框架底部的平面度公差控制在合理范围内，方便后续底板、踏板总成的定位安装。需要注意的是，该框架结构属于基础设计起点，实际搭建时仍需根据所选动力总成的具体尺寸、传动通道的布置需求补充局部三角加强结构，

　　不同的悬架选型也需要对应调整硬点位置的管件角度与连接结构，保证各系统安装后不存在运动干涉，同时满足受力强度要求。这类管架结构相比原厂冲压焊接底盘，具备更高的改装灵活性，制作者可根据自身的性能需求调整管件规格与局部加强方案，适配赛道日竞技、公路休闲驾驶等不同的使用场景，框架的开放式结构也方便后续维修调整时快速拆装各总成部件，降低自制跑车的搭建门槛。
