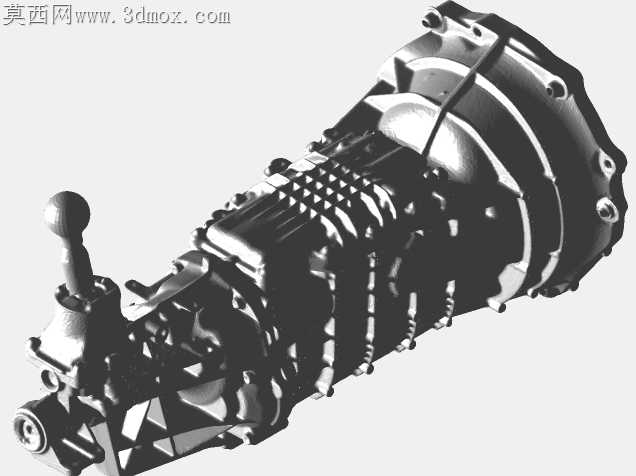

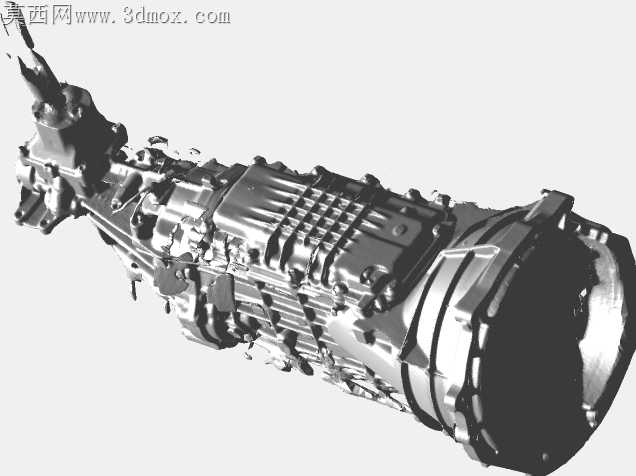

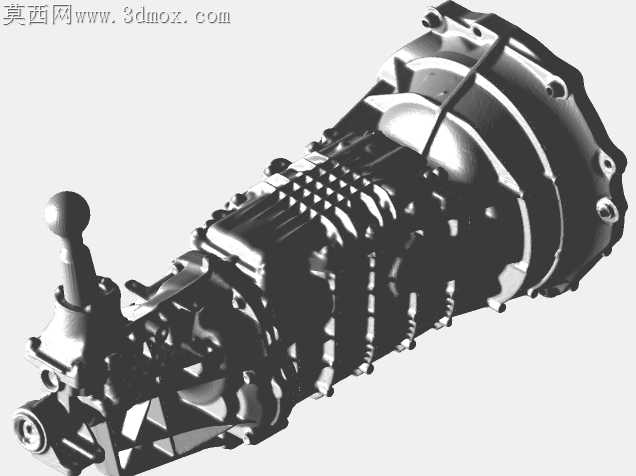

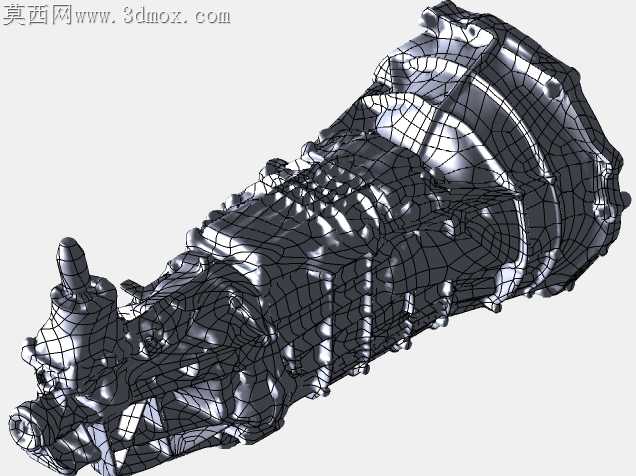

NC Miata六速手动变速箱扫描逆向结构

手挡变速箱改装与复刻场景里，最容易被忽略的是壳体结合面的平面度公差，原厂铸造件在长期使用后会出现细微形变，扫描数据如果直接拿来做复刻加工，很容易出现密封面渗油、轴承座同轴度偏差导致的换挡卡滞问题。这套扫描数据完整保留了离合器壳与主箱体结合面的所有微观形变特征，在做加工适配调整时，不需要反复拆解原厂件测量，直接在点云数据上就能定位到需要预留刮研余量的区域，避免加工后装配出现密封失效的隐患。换挡拨叉的导轨安装位是整套结构里公差要求最严苛的部分，扫描数据完整捕捉了导轨孔的位置度偏差，在做改装件适配时，不需要反复试配拨叉行程，直接参照扫描数据调整衬套的过盈量，就能保证换挡时的吸入感与原厂一致，不会出现挡位虚位、脱挡的问题。一轴与二轴的轴承座孔同轴度，直接影响传动效率与轴承使用寿命，扫描数据保留了原厂轴承座的所有倒角与退刀槽细节，在做替换件加工时，能直接匹配原厂轴承的压装深度，避免压装过紧导致轴承运转发热、压装过松出现轴承跑外圈的故障。变速箱壳体上的散热筋结构，很多逆向建模时会随意简化，实际上这些筋条的高度与分布角度，是兼顾壳体刚性与散热效率的平衡设计，扫描数据完整还原了每一条散热筋的弧度与厚度，在做轻量化改装时，能精准判断哪些位置可以做减薄处理，不会因为过度切削导致壳体在大扭矩输出下出现开裂。换挡杆底座的安装位角度，直接影响驾驶舱内的换挡杆位置，扫描数据保留了安装面的倾斜角度与固定孔位，在做快排机构改装时，能直接匹配原厂安装位，不需要额外制作转接支架，避免换挡时出现机构干涉。倒挡齿轮的拨叉槽位置，是很多逆向建模容易出错的地方，扫描数据完整捕捉了槽宽与倒角细节，装配时不会出现倒挡挂入困难、打齿的问题。输出轴的法兰连接面，扫描数据保留了所有螺栓孔的位置度与端面跳动特征，在做传动轴适配时，能直接匹配原厂法兰盘，不需要重新做动平衡校准。整套扫描数据没有做过度的曲面光顺处理，保留了原厂件的所有装配基准特征，不管是做维修替换件加工，还是改装方案的结构验证，都能直接作为加工基准使用，省去大量现场测绘的时间，也能避免手工测量带来的累积误差，让加工出来的配件装配精度更接近原厂状态。
