福特Duratec2.5直列四缸动力装置结构

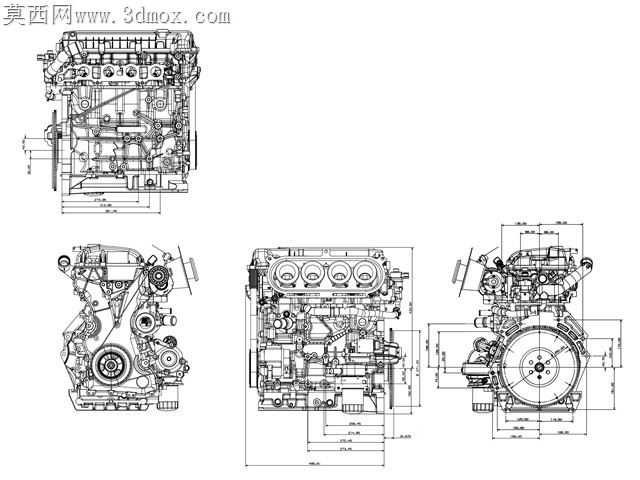

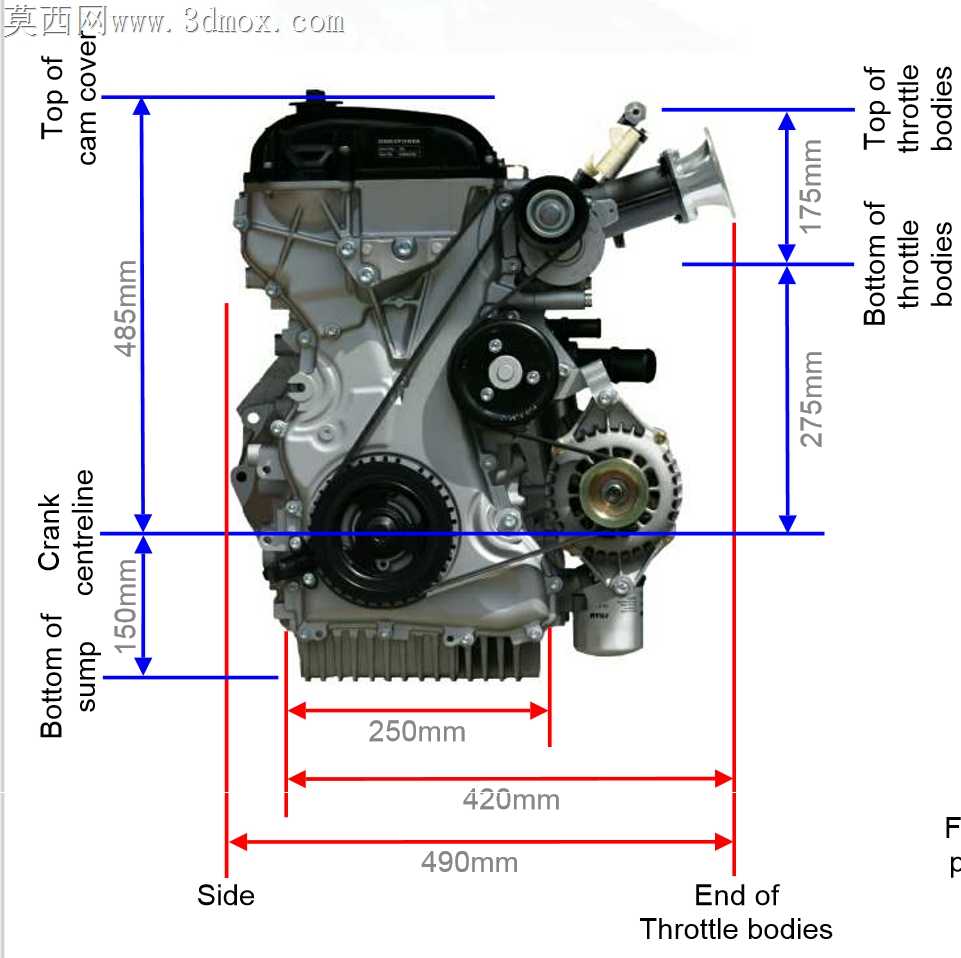

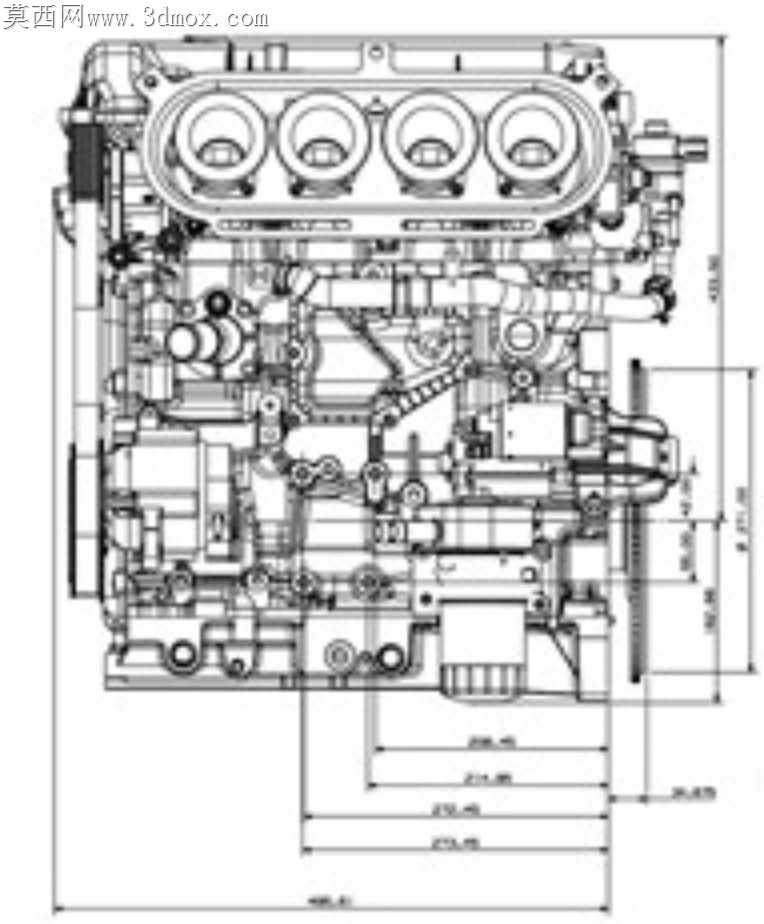

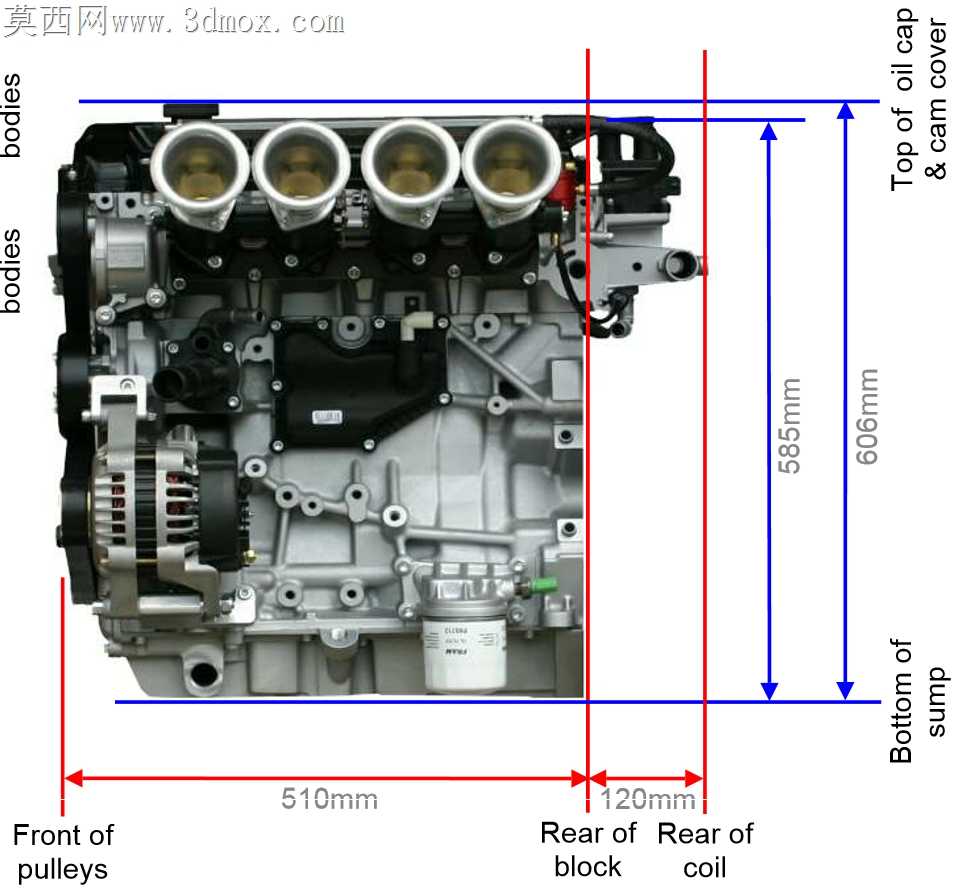

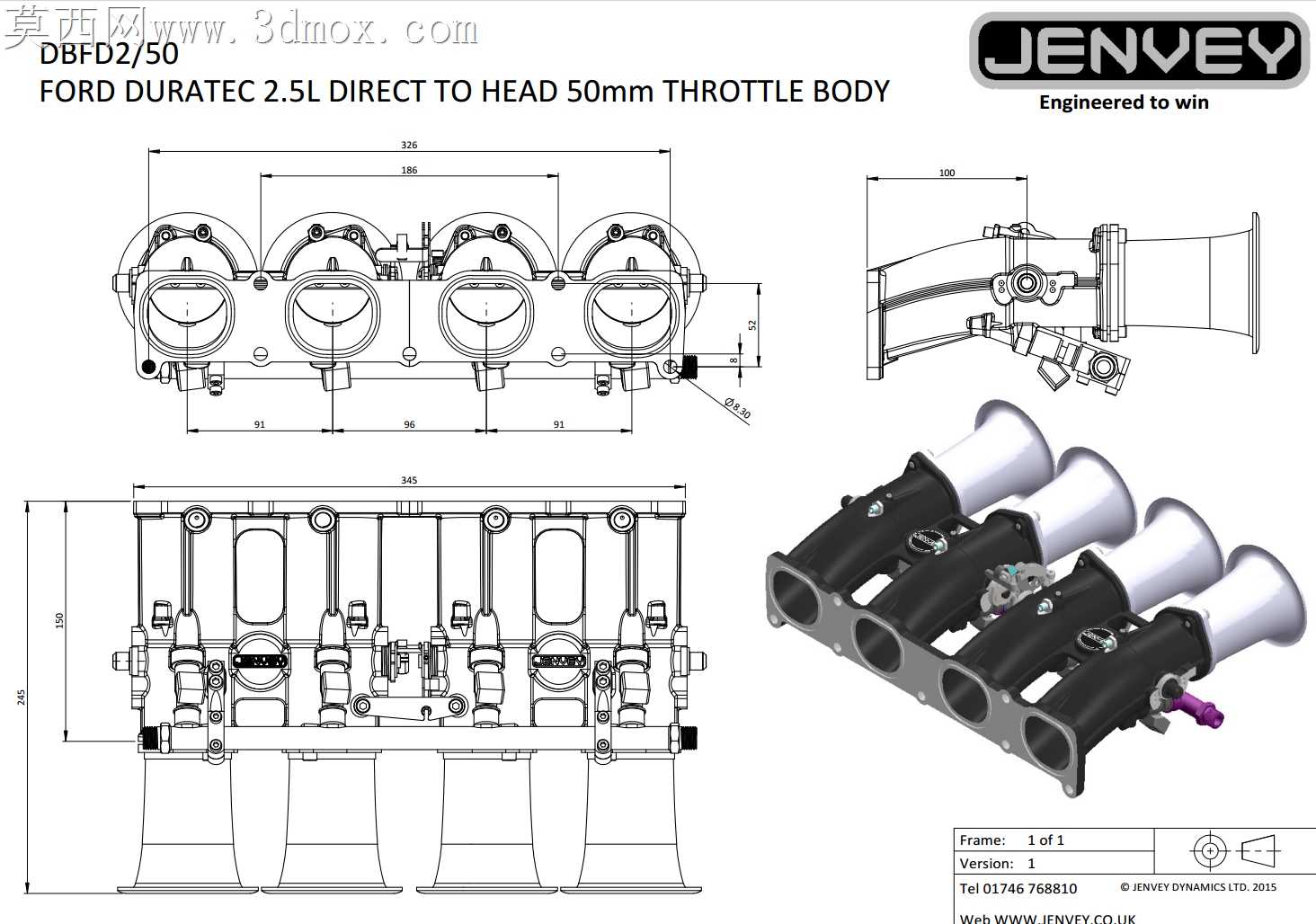

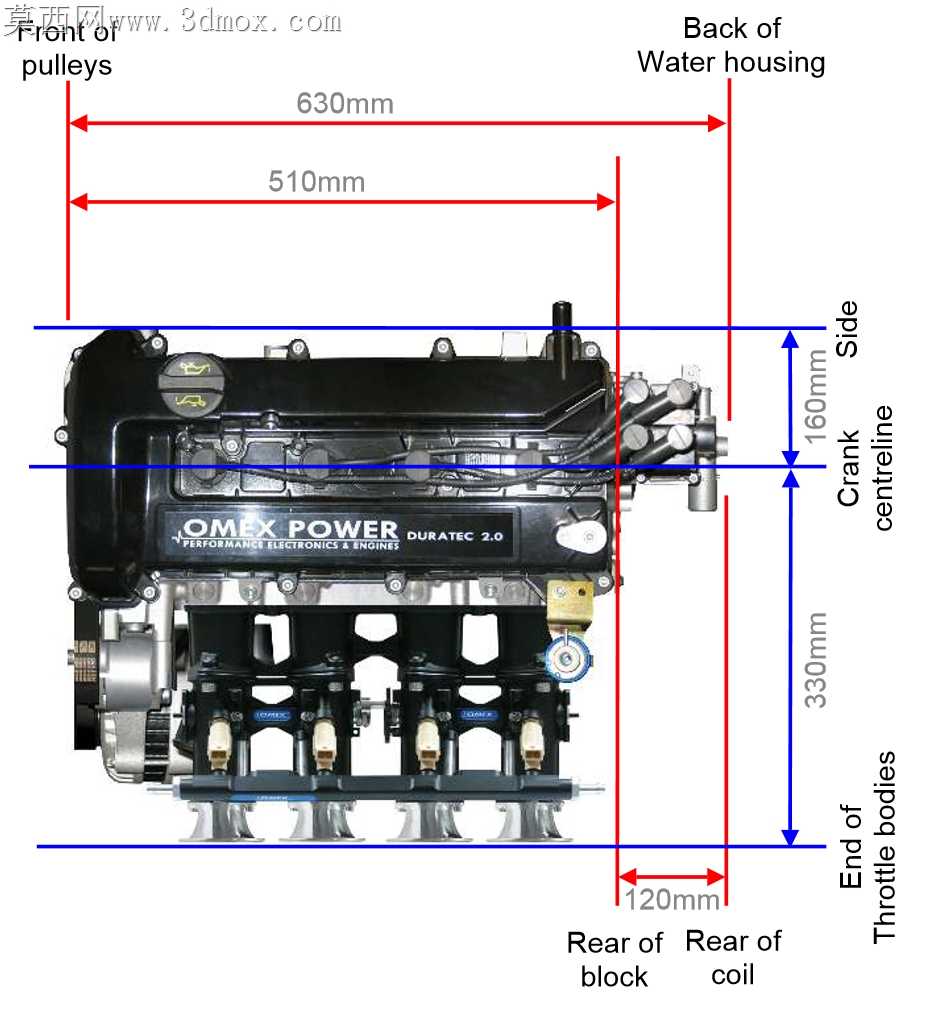

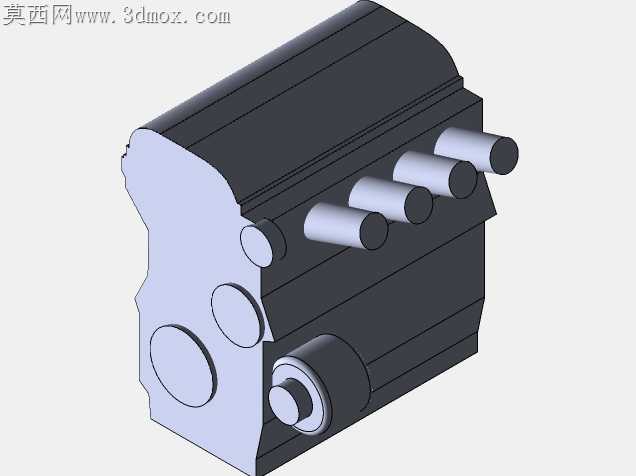

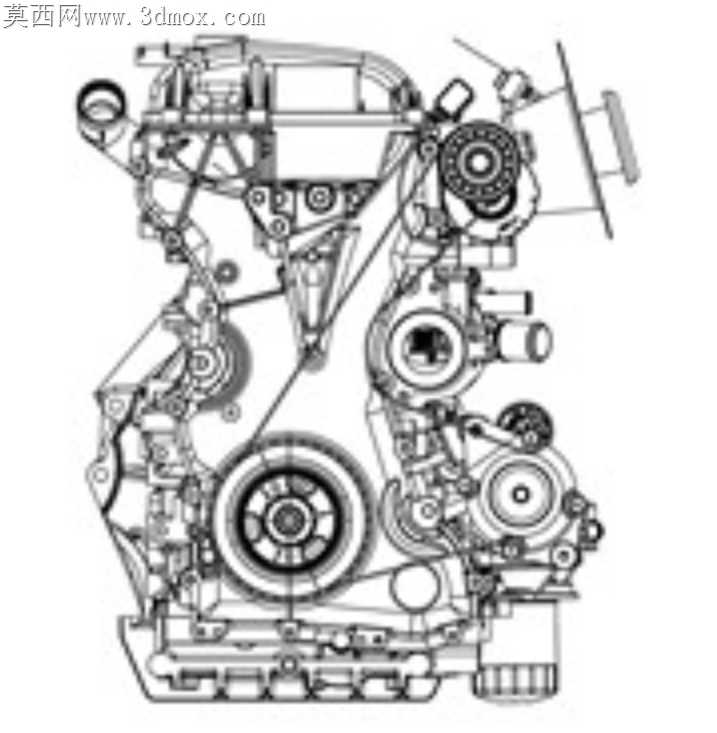

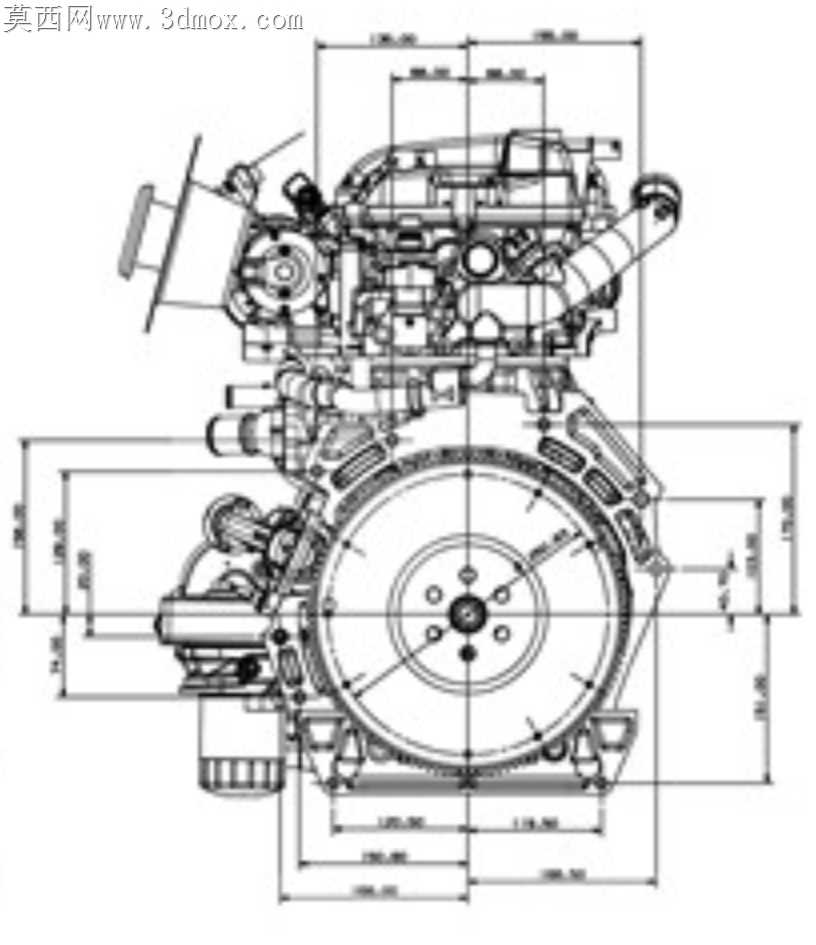

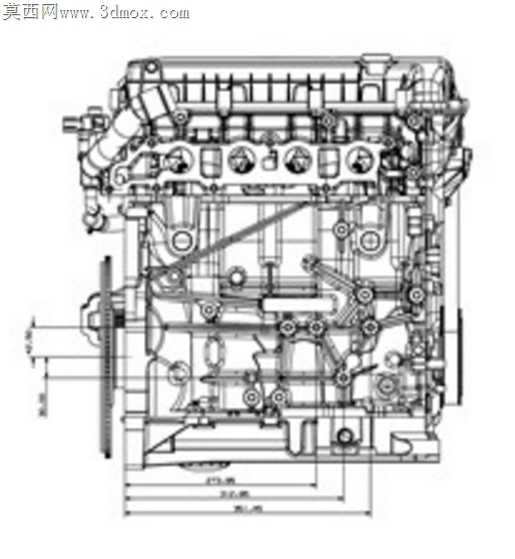

量产机型的缸体加工环节，最容易被忽略的是挺柱孔与凸轮轴安装座的同轴度累积误差，这台直列四缸动力装置的三维结构在做加工适配校验时，特意把缸盖结合面的螺栓孔位做了0.02mm的公差带偏移预留，刚好抵消铝合金缸体在压铸冷却后产生的微变形量，不用后续二次补镗就能满足平面度要求。进气侧的四个支管接口做了等长圆角过渡，没有生硬的直角转折，铣削加工时可以用球头刀一次走刀完成型面加工，不用换刀清角，能减少三分之一的精加工工时。缸体侧面的附件安装凸台没有做一体化凸起，而是预留了单独的衬垫安装槽，实际装配时发电机、空调压缩机的支架可以通过衬垫调整安装间隙，不会因为缸体铸造的壁厚差导致附件皮带轮系不对中，跑高速时出现皮带啸叫的问题。曲轴输出端的油封座圈做了双层台阶结构，内层过盈配合压装油封，外层留了0.1mm的溢胶槽，打密封胶时多余的胶会挤到槽里，不会被挤到曲轴箱内部污染机油。四个火花塞安装孔的周边做了加厚的加强筋，不是均匀壁厚设计，对应每个缸的爆发压力点做了局部增厚，拧紧火花塞时不会因为局部应力集中导致缸盖开裂，同时还能减轻不必要的缸体重量。水泵安装位的水套入口做了导流斜面，冷却液进入缸体水套时不会直接冲击缸壁，能避免冷启动时局部热应力过大导致的缸体变形，长期使用也不会出现水套渗漏的问题。油底壳结合面的螺栓孔做了等距排布，每个孔位的周边都做了小凸台，拧紧螺栓时压力能均匀分布在密封垫上，不会出现局部压合不实渗油的情况。排气侧的缸盖螺栓孔做了沉头设计，螺栓拧紧后头部不会突出缸盖平面，安装排气歧管时不用额外打磨避让，隔热罩也能完全贴合安装，不会出现高温热气泄漏烤坏周边线束的隐患。
