11mm孔径刚性法兰式传动连接构件

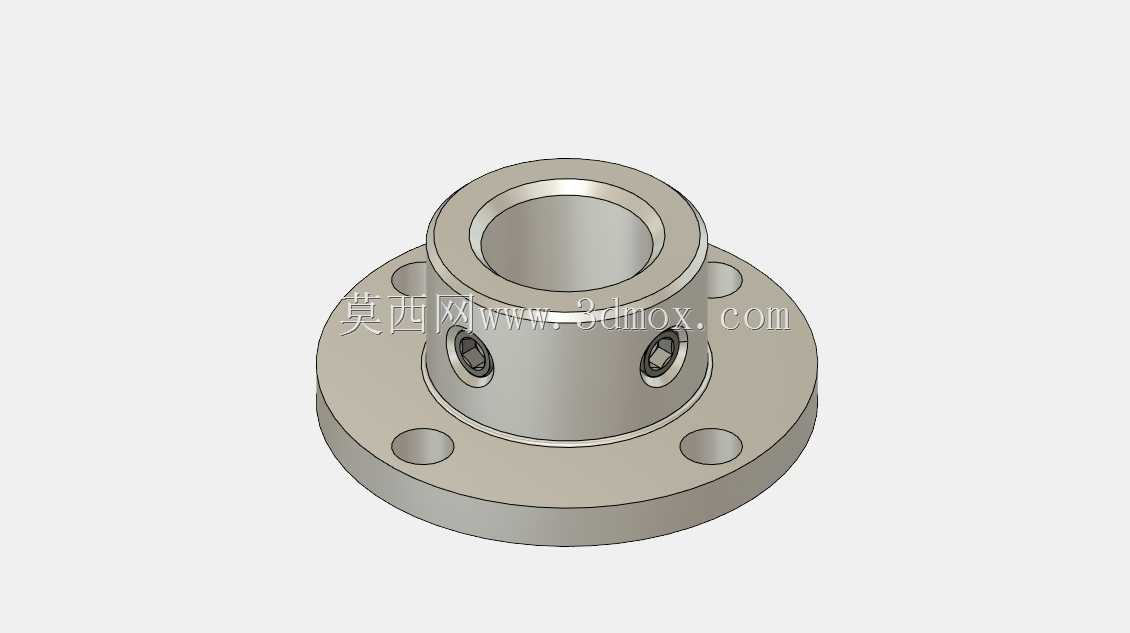

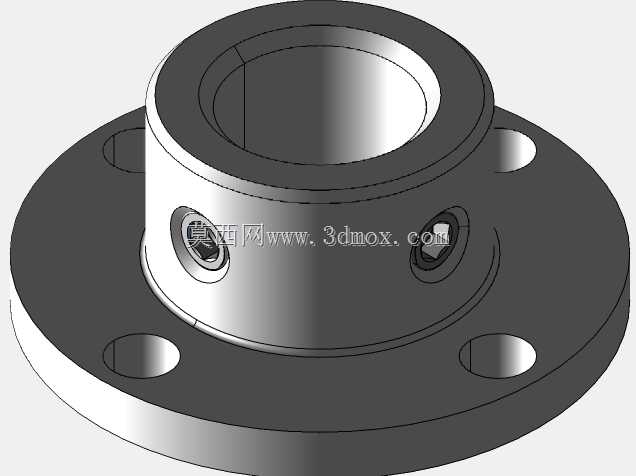

　　这类刚性法兰联轴器常应用在对传动同轴度要求较高的动力传输场景中，比如小型输送辊组的动力端连接、精密检测设备的轴系传动、小型工装夹具的旋转动力传递环节，这类场景普遍不允许连接部位存在明显回转间隙，也不具备频繁补偿径向、角向偏差的需求，刚性结构的特性刚好能匹配这类工况的使用要求。从结构设计来看，该构件采用一体式法兰基座搭配同轴轴套的结构，轴套部分内径为11mm，可直接适配对应直径的传动光轴，轴套侧壁设置的紧定螺钉孔，能够在轴穿入后通过螺钉顶紧轴面，实现轴与联轴器的周向与轴向固定，避免传动过程中出现轴与联轴器的相对滑移。法兰盘部分均匀分布的安装通孔，可通过螺栓与对接端的法兰构件完成刚性锁合，

　　连接后两个对接轴的同轴度完全依靠法兰配合面的加工精度与安装定位精度保证，因此这类联轴器在加工时对轴套内孔与法兰端面的垂直度、法兰安装孔的位置度都有较高的公差要求，避免安装后出现轴系憋劲、回转阻力过大的问题。在实际选型安装时，需要注意安装边界的匹配：法兰盘的外径决定了安装所需的径向空间，轴套的轴向长度决定了轴端插入的深度范围，安装前需要确认对接轴的轴伸长度能够匹配轴套深度，同时法兰端的螺栓分布圆直径要与对接端的安装孔位完全对应，否则无法完成装配。不同于弹性联轴器，这类刚性法兰联轴器没有缓冲吸振的结构，因此更适合用在载荷平稳、无频繁正反转冲击的传动链路中，一旦工况存在较大的冲击载荷或者轴系对中偏差无法调整到允许范围内，

　　强行使用这类刚性联轴器很容易造成轴的弯曲疲劳或者连接螺钉的剪切断裂。在三维建模过程中，这类构件需要重点保证轴套内孔的圆柱度、紧定螺钉孔与轴套轴线的垂直度、法兰安装孔的等分精度，这些形位公差直接决定了零件加工完成后的实际装配性能，建模时如果忽略这些公差配合的细节，后续生成的工程图就无法指导实际生产，也难以满足装配后的传动精度要求。日常设备维护中，这类刚性联轴器的检查重点是紧定螺钉的防松情况、法兰连接螺栓的预紧力是否均匀，避免长期运行后连接件松动导致传动失效。
