DwyerDX系列压差开关工业传感结构

　　这套压差开关结构在暖通空调风系统、洁净厂房风压监测、冷却水支路差压联锁、过滤器堵塞报警这类工况里十分常见，现场往往需要把两个取压点的压力差值转化为开关量信号，直接接入PLC或者继电器回路，不用额外配置模拟量采集模块，就能在滤网压差异常升高、风机风道阻力偏离设定区间、水路节流状态异常时给出无源触点信号，运维人员不用拆解管路就能快速判断滤芯是否到了更换周期，也能避免风机长期在高阻工况下过载运行。

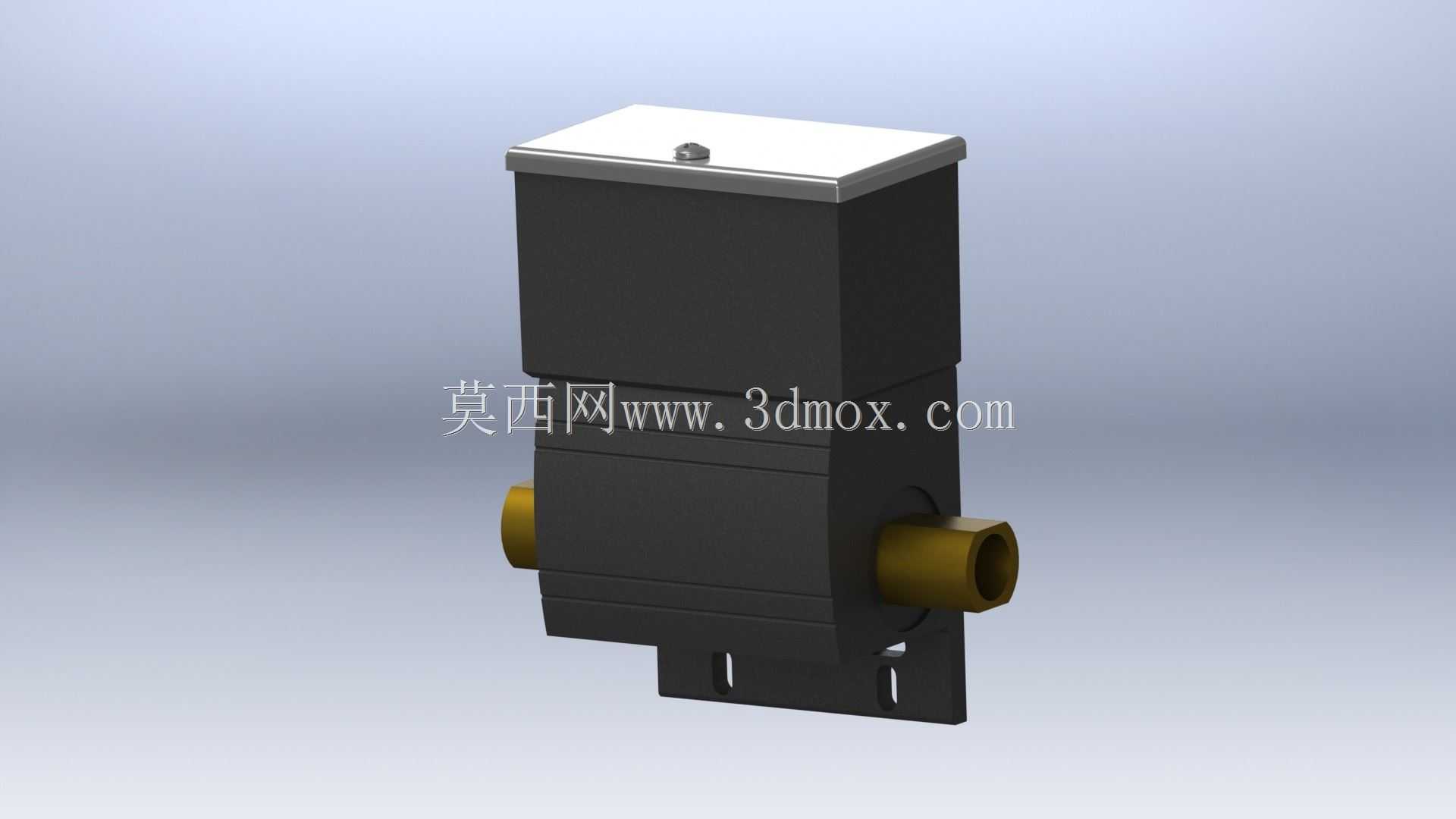

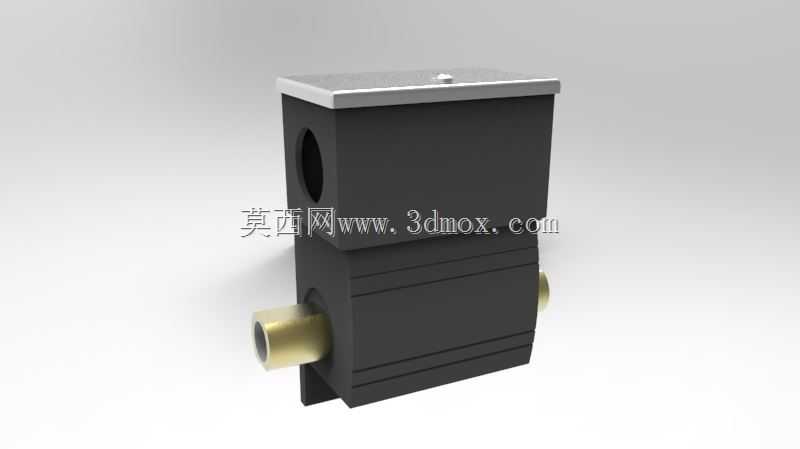

　　从建模还原的角度看，主体采用上下分层的盒式布局，上部是容纳微动开关与整定调节机构的电气腔体，顶部金属盖板通过一颗紧固螺钉封盖，既可以在调试时打开调整动作阈值，也能把内部触点和现场粉尘、喷淋水汽隔开；下部是流体测量腔体，两侧伸出黄铜材质的横向取压接口，接口为标准外螺纹圆柱端，现场配接软管或者硬管接头时，两个接口分别对接高压侧与低压侧取压口，安装方向要保证膜片组件受力轴线和压差作用方向对齐，避免管路振动带来额外侧向载荷。底部一体延伸出带两个长圆形安装孔的固定支脚，孔位留了小幅调节余量，在机柜背板或者设备支架上打孔时，即使孔距存在小偏差也能顺利穿入螺钉固定，不用二次扩孔。

　　设计时把电气腔和流体腔完全隔离开，介质侧的膜片感应到两侧压力差后，通过内部顶杆推动上部微动开关动作，高低压两个接口的中心距、外螺纹长度、接口通径都按照现场常用接管尺寸匹配，外壳主体的矩形轮廓边角做了小倒角，没有突兀的突出结构，在紧凑的空调机组控制箱内部排布时，周边预留出接线空间和接管操作空间即可，不需要额外留出大的维护拆卸半径。这类元件在选型建模时，要重点核对取压接口的螺纹规格、安装支脚的孔位间距、整体高度三个边界尺寸，保证装配到整机里时，上部盖板不会和箱体内其他线槽、接线端子发生干涉，两侧接管的弯曲半径也能满足软管排布要求，结构还原过程中把黄铜接口、黑色壳体、金属顶盖三类不同材质的配合关系逐一梳理，装配时不存在特征错位，后续出工程图或者做装配干涉检查都能直接使用。
