8mm孔径刚性法兰传动连接构件

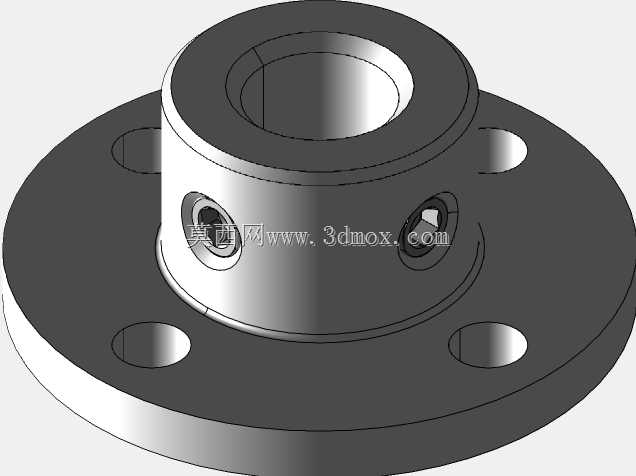

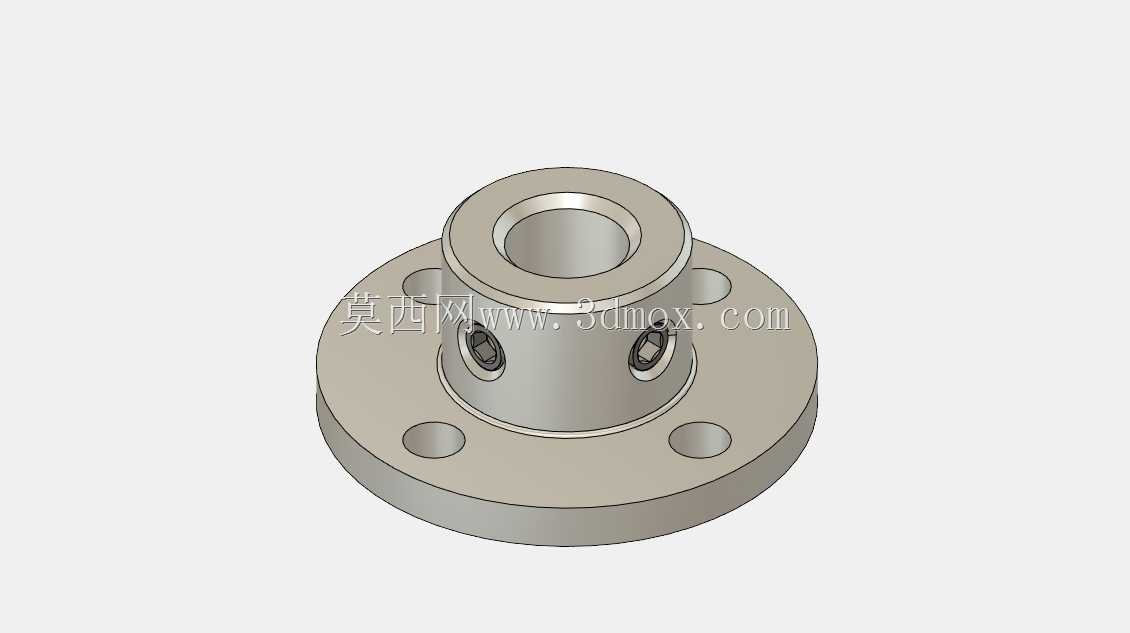

　　这类刚性法兰联轴器在中小扭矩的轴系传动场景中应用十分广泛，常见于小型自动化输送线、桌面级实验设备、轻载传动模组的轴对接环节，核心作用是实现两根同轴布置轴的刚性固连，传递旋转扭矩的同时保证两轴的同轴度偏差控制在极小范围内，相比挠性联轴器，它不存在缓冲间隙，传动精度更高，适合对传动同步性有要求但无明显径向、角向偏移补偿需求的安装场景。从结构设计来看，该构件采用一体式法兰基座加轴套的结构，轴套部分内径为8mm，适配公称直径8mm的光轴安装，轴套侧壁对称布置两颗顶丝孔，装配时通过拧紧顶丝可将轴与联轴器牢牢锁死，避免传动过程中出现轴与联轴器的相对滑动，顶丝的对称布置能让锁紧力均匀分布在轴的圆周方向，减少单侧顶紧带来的轴偏心问题。

　　法兰盘部分均匀分布四个安装通孔，用于穿过螺栓将联轴器的法兰端与对接部件的安装面紧固，法兰盘的厚度经过受力校核，既能承受额定传动扭矩下的剪切力，也不会因为厚度过大增加不必要的转动惯量，对于小型传动系统来说，更低的转动惯量能减少启停阶段的动态负载，提升传动响应速度。设计过程中需要重点控制轴套内孔与法兰安装端面的垂直度，以及轴套内孔与法兰盘外圆的同轴度，这两个形位公差直接决定了装配后轴系的跳动量，如果公差控制不当，高速转动时会产生明显的径向跳动，带来振动、噪音甚至轴系疲劳损坏的问题。安装边界方面，需要提前确认对接轴的伸出长度匹配轴套的有效锁紧长度，保证顶丝能完全压在轴的有效接触面上，

　　同时法兰端的安装孔位要与对接部件的螺纹孔或过孔位置完全对应，安装时需依次对角拧紧法兰螺栓，避免单侧受力导致法兰面倾斜，装配完成后需要手动盘动轴系，检查转动是否顺畅无卡滞，确认无偏心问题后再进行负载试运行。这类刚性联轴器不适合用在两轴存在明显安装偏差、或者传动过程中会产生较大冲击载荷的场景，因为刚性结构无法补偿偏移，也没有吸震缓冲的能力，强行使用会加速轴、轴承以及联轴器本身的磨损，选型时需要根据实际传动的扭矩大小、轴径尺寸、安装空间的法兰外径限制来匹配对应规格，避免选型过小导致扭矩传递不足打滑，或者选型过大造成安装空间浪费、成本上升。
