7mm孔径刚性法兰式轴连接构件

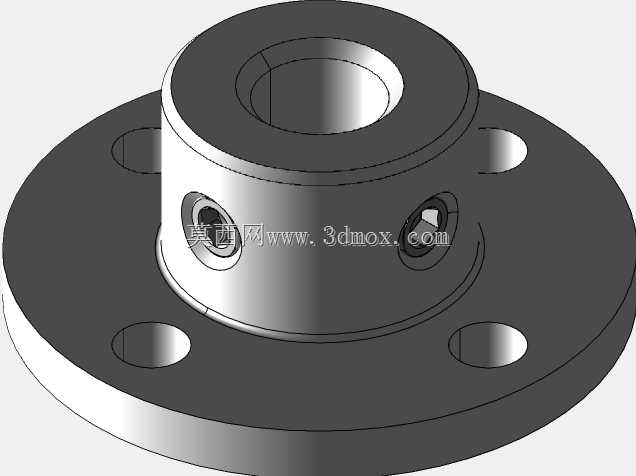

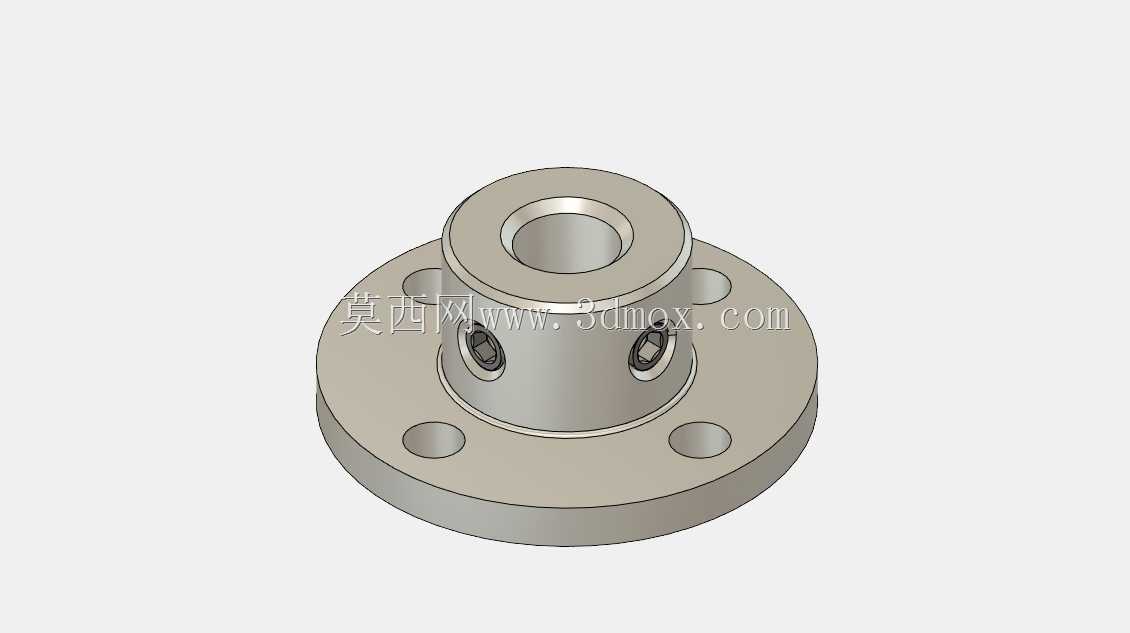

　　在小型自动化输送线、桌面级实验设备、微型传动模组这类对轴系同轴度要求较高的场景里，刚性法兰联轴器是消除轴间传动间隙、保证扭矩精准传递的常用连接件，这款7mm孔径的刚性法兰联轴器，主要适配输出轴直径为7mm的小型驱动单元与从动负载的刚性对接，区别于挠性联轴器可补偿偏移的特性，这类刚性结构完全依靠自身金属本体的刚性完成扭矩传递，不存在弹性元件带来的传动滞后，适合转速稳定、轴系对中精度有保障的安装工况。从结构设计来看，该构件分为同轴的凸台轴套与法兰盘两部分，轴套部分加工有7mm的通孔，侧壁对称设置两个顶丝孔，安装时将两侧待连接的轴分别插入轴套孔内，拧紧顶丝即可完成轴与联轴器的周向与轴向固定，无需额外加工键槽，对小直径轴的装配十分友好；

　　下部的法兰盘沿圆周均匀分布四个安装通孔，用于和从动侧的法兰端面通过螺栓完成锁紧，法兰盘与轴套为一体化加工成型，不存在拼接缝隙带来的装配误差，整体金属材质的刚性足以承受小型传动场景下的额定扭矩，不会出现传动打滑的问题。在安装边界上，需要注意轴套的外径尺寸要预留足够的周边操作空间，保证顶丝拧紧工具可以顺利操作，法兰盘的四个安装孔位要与对接端的螺纹孔位置完全匹配，安装前必须校准两侧轴的同轴度，因为刚性联轴器无法补偿径向、角向与轴向的安装偏移，若对中偏差超出允许范围，运转过程中会在轴与轴承位置产生额外的交变应力，加速传动部件的磨损。这类构件常被用在小型步进电机、直流减速电机与丝杠、滚轮等负载的直连场景中，相比其他连接方式，

　　法兰式的刚性连接端面接触面积更大，螺栓锁紧后连接可靠性更高，在频繁正反转的传动工况下也不会出现连接松动的问题，设计时轴套的长度经过匹配计算，既保证了与轴的接触长度足够传递扭矩，又不会过度占用轴向安装空间，法兰盘的厚度也经过强度校核，在螺栓锁紧力与传动扭矩的共同作用下不会出现形变，整体结构没有冗余设计，所有加工面都服务于装配与传动需求，没有多余的工艺结构，加工时仅需完成车削、钻孔、攻丝几道常规工序即可成型，加工成本可控，适合批量应用在小型标准化传动设备中。
