3.17mm孔径刚性法兰联轴器结构

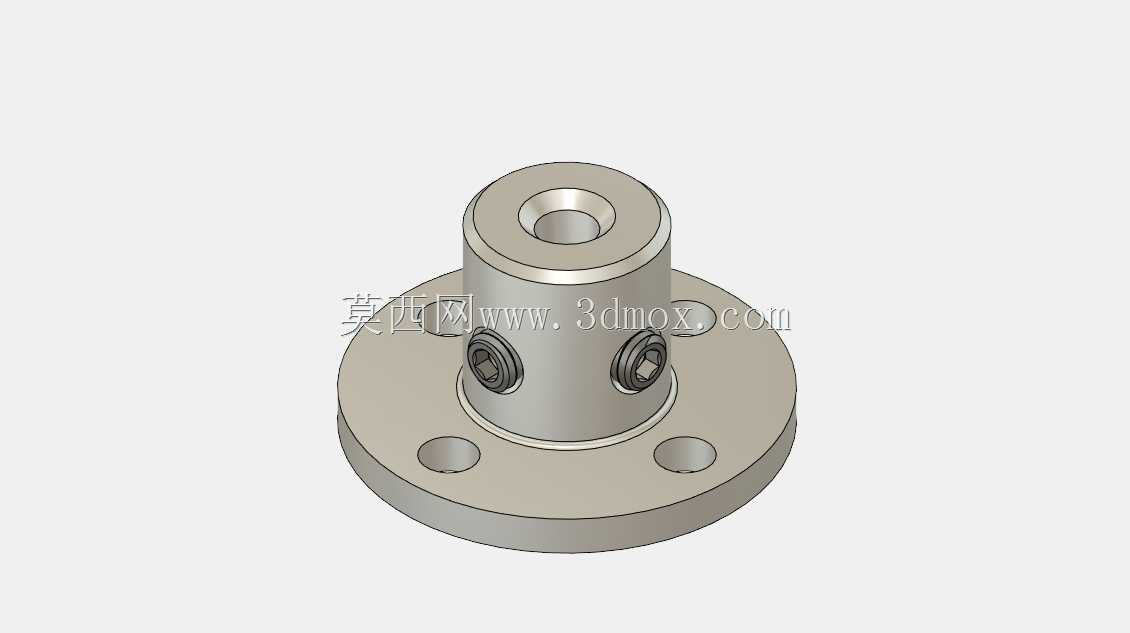

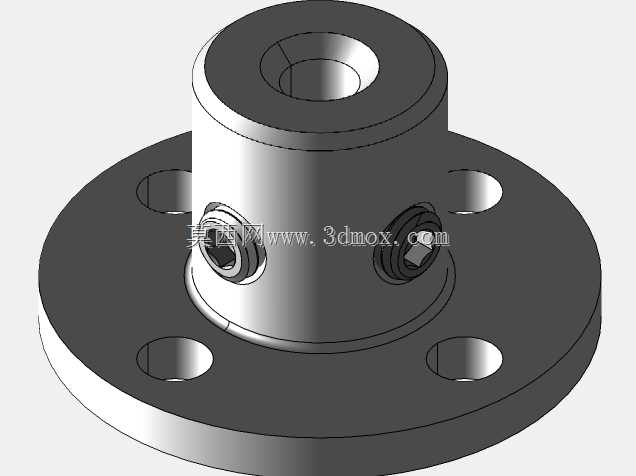

　　这类小规格法兰联轴器常被用在小型传动模组、桌面级自动化执行机构、精密检测设备的动力传递环节，适配轴径3.17mm的微型输出轴，常见于小型步进电机、直流减速电机与负载端的刚性连接场景，能在紧凑安装空间内实现两根轴的同轴固定，传递额定范围内的扭矩，避免传动过程中出现轴间打滑、偏移的问题。从结构设计来看，主体分为上部轴套与下部法兰盘两个集成部分，轴套部分为圆柱形中空结构，内孔精度匹配3.17mm轴径的公差要求，侧壁对称开设两个紧定螺钉安装孔，安装时通过拧紧紧定螺钉可将轴套与穿入的动力轴、负载轴牢牢锁死，防止运转过程中出现轴向窜动与周向转动间隙。下部法兰盘为圆盘式结构，盘面上均匀开设三个安装通孔，

　　可通过螺栓将联轴器法兰端与负载侧的安装基面固定，法兰盘与轴套为同轴一体式加工结构，从根源上保证了轴套内孔与法兰安装面的同轴度，减少传动过程中的径向跳动误差。设计时优先考虑了小空间安装的适配性，整体轴向高度控制在紧凑范围内，法兰盘外径远小于常规工业联轴器尺寸，能适配安装空间局促的小型设备内部布局，安装边界上需要注意，法兰盘安装孔的中心距需与负载端安装孔位完全匹配，轴套部分的外径要预留出紧定螺钉的扳手操作空间，避免安装时出现工具干涉。这类刚性法兰联轴器不具备补偿轴间偏移的能力，因此安装时需要严格保证动力轴与负载轴的同轴度，若同轴度偏差过大，运转过程中会产生额外的径向载荷，加速轴承受损，也会带来不必要的传动振动。相比挠性联轴器，

　　这种刚性法兰结构传动无间隙、扭矩传递响应快，适合对传动精度有一定要求、负载扭矩不大、轴间对中条件良好的小型传动场景，比如小型传送带模组、精密阀门驱动机构、实验室小型搅拌装置的动力连接环节，结构简单可靠，加工难度低，安装维护便捷，不需要额外的缓冲减震元件，长期使用也不会出现弹性元件老化失效的问题。建模过程中需要重点保证内孔与法兰端面的垂直度、紧定螺钉孔与轴套内孔的垂直度，避免加工后出现安装锁不紧、轴装偏的问题，法兰盘上的安装孔位置度需要严格控制，确保能与标准安装位顺利适配，轴套端部做了微小倒角处理，方便轴件顺利穿入内孔，减少安装时的卡滞问题。
