3mm孔径刚性法兰联轴器结构设计

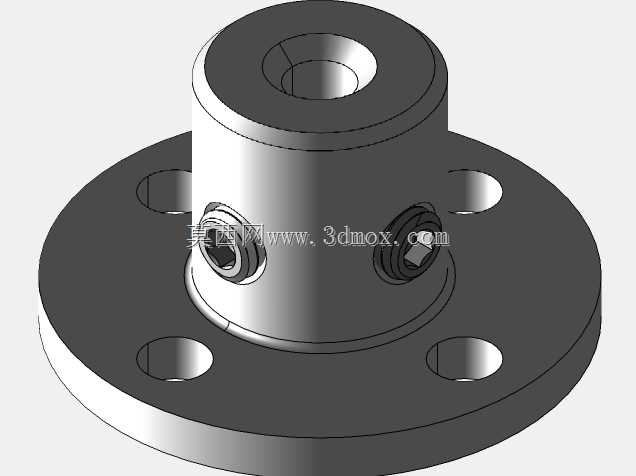

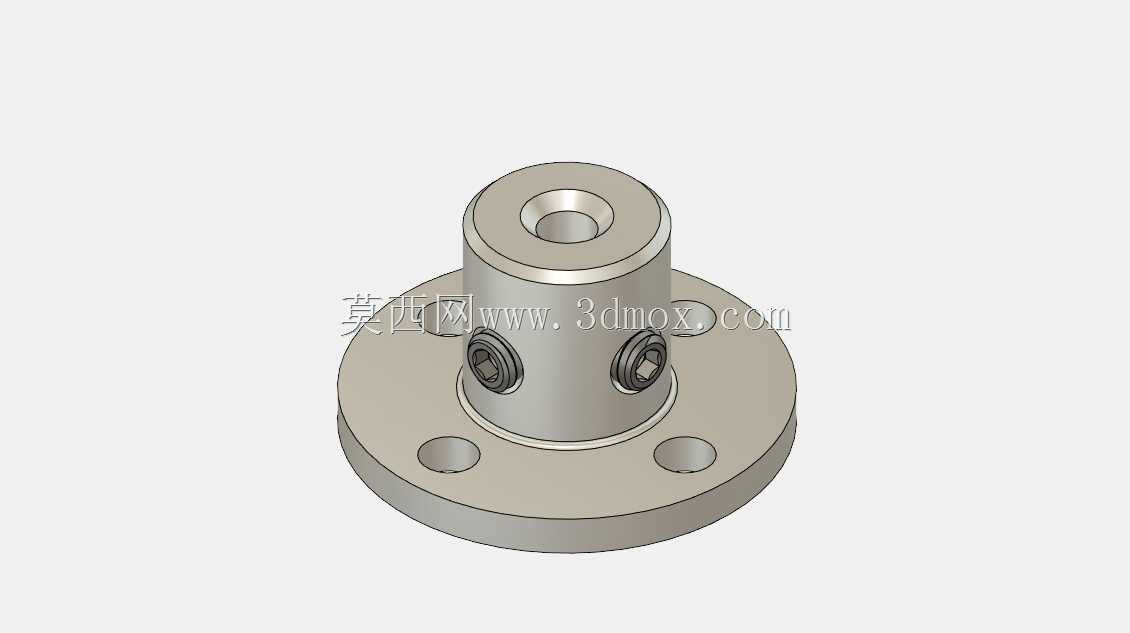

　　这类小规格刚性法兰联轴器，多用于小扭矩精密传动场景，常见于桌面级小型自动化设备、微型实验装置、小型3D打印机构、精密检测仪器的轴系传动环节，核心作用是实现两根同轴布置的3mm直径轴段的刚性固连，传递旋转扭矩的同时保证两轴的同轴度精度，避免传动过程中出现轴间滑移、角度偏差带来的传动误差。从结构设计来看，整体采用一体化法兰基座加圆柱轴套的组合构型，下部法兰盘开设三个均布的安装通孔，用于穿过紧固件将联轴器整体固定在设备安装基板或者支架端面上，上部圆柱轴套为中空结构，内孔直径适配3mm公称直径的光轴，轴套侧壁对称开设两个顶丝螺纹孔，装配时将待连接的轴段插入轴套内孔后，拧入紧定螺钉即可实现轴与联轴器的周向与轴向固定，

　　这种顶丝锁紧的结构装配简单，拆卸维护便捷，适合小负载、低转速的传动工况。设计过程中优先保证轴套内孔与法兰安装端面的垂直度，以及内孔与法兰外圆的同轴度，避免装配后出现轴系偏摆，影响传动平稳性；法兰盘上的安装孔位置度需要严格控制，保证和安装基座的螺孔精准对位，减少装配应力。安装边界方面，法兰盘外径适配小型设备的紧凑安装空间，轴套高度满足3mm轴的插入深度要求，保证顶丝锁紧时轴段有足够的接触面积，避免锁紧失效；两个顶丝孔对称布置，锁紧时受力均匀，不会造成轴的偏心偏移。这类刚性联轴器本身不具备补偿两轴相对偏移的能力，因此在装配时需要严格保证主动轴与从动轴的同轴度，适合两轴对中精度良好、工作过程中无明显冲击载荷的传动场景，相比挠性联轴器，

　　刚性法兰联轴器结构简单，传动无间隙，扭转刚度高，能够精准传递旋转角度，在对传动精度要求较高的小型精密设备中应用广泛。建模过程中对各倒角、退刀槽等工艺结构做了还原，轴套内孔的公差配合按照小间隙配合设计，既方便轴的插入装配，又能保证轴与联轴器的同轴度，法兰安装孔采用通孔设计，适配常用的小规格紧固件，整体结构没有冗余设计，在满足连接强度的前提下尽可能压缩外形尺寸，适配小型设备紧凑的安装空间。
