60mm孔径箱式直线导轨滑块轴承结构

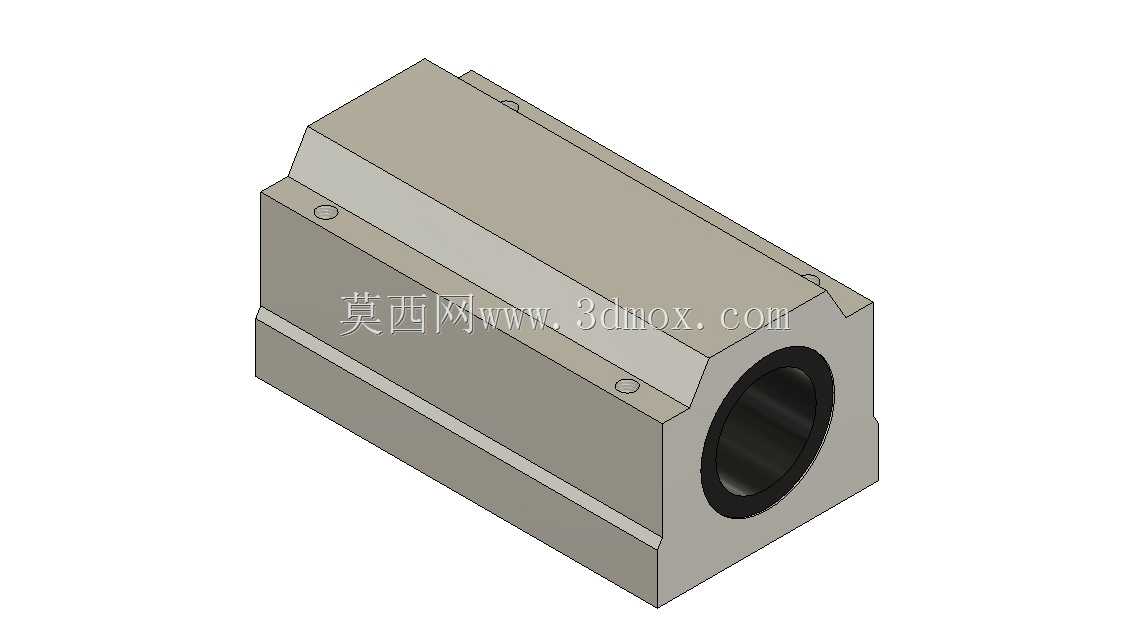

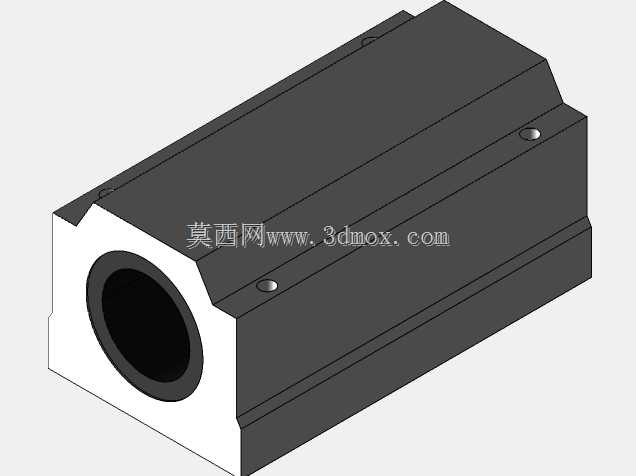

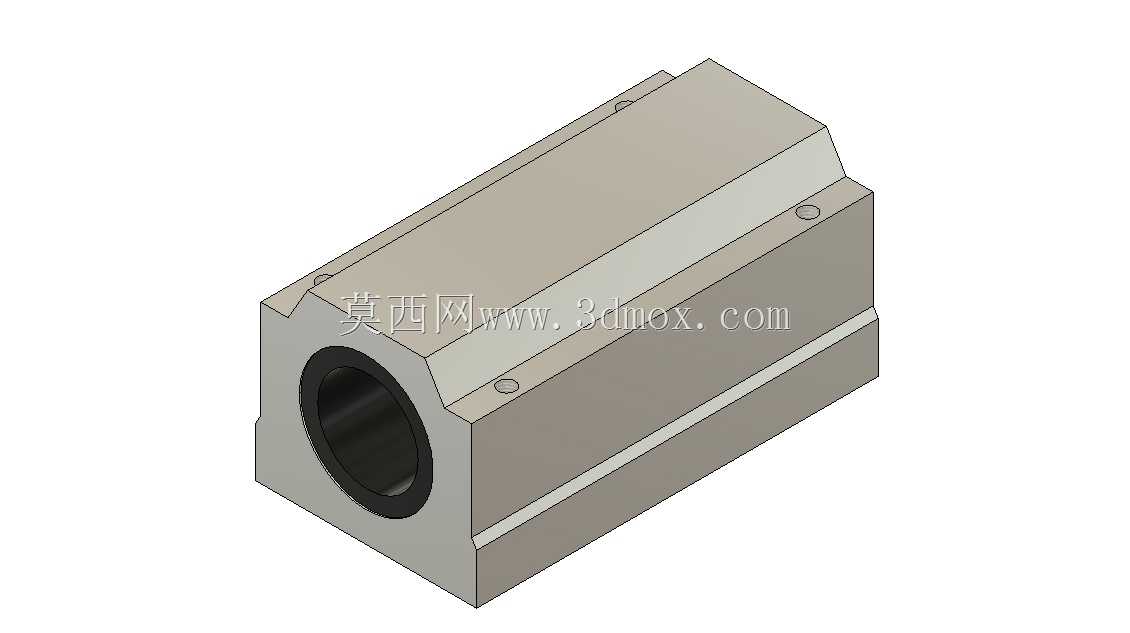

　　这款箱式直线轴承滑块主要适配直径60mm的圆柱直线光轴使用，是直线往复运动机构中常用的导向承载部件，在各类自动化输送线、龙门式移栽设备、包装机械的直线执行模组、木工机械的推台导向结构、检测设备的位移滑台当中都有广泛应用，能够为沿光轴做直线动作的负载提供稳定的径向支撑与低摩擦导向。从结构设计来看，整体采用封闭箱式本体结构，本体为方正的金属块体，中心加工有与光轴配合的贯通安装孔，孔内集成直线运动承载的滚动摩擦副，相比开口式滑块拥有更高的整体刚性，能够承受更大的径向载荷与一定的偏载力矩，适合安装空间规整、负载方向垂直于光轴轴线的传动场景。本体侧面预留的安装定位孔，可直接通过螺栓将负载安装面与滑块上表面锁固，不需要额外设计转接安装板，

　　能够有效缩减整套直线导向机构的整体安装高度，压缩设备的结构占用空间。在安装边界上，滑块的整体外形为规则长方体，沿光轴轴向的长度尺寸大于径向截面尺寸，能够保证在光轴上滑动时拥有足够的支撑跨距，避免运动过程中出现卡滞、晃动的问题；安装时需要保证配套光轴的两端固定座同轴度公差在允许范围内，避免光轴出现弯曲或者偏斜导致滑块内部滚动体异常磨损，缩短部件使用寿命。设计选型过程中，这类箱式滑块通常成对配套使用，两根平行布置的光轴上各配置一件滑块，共同支撑上方的移动负载平台，能够抵消单根光轴导向时的转动自由度，保证平台移动过程中的姿态稳定；相比滚珠直线导轨副，这类配套圆柱光轴的箱式滑块成本更低，安装调试难度更小，对安装面的加工精度要求相对宽松，

　　在中低速、中等负载的直线传动场景中拥有很高的性价比。滑块本体的金属外壳能够为内部的滚动摩擦结构提供可靠的防护，减少车间环境中的粉尘、切屑进入摩擦副内部，日常维护时只需要定期在预留的注油位置补充润滑脂，就可以长期保持顺畅的运动状态，降低设备运维的工作量。
