50mm孔径箱式线性钢轨滑块轴承结构

　　这款箱式线性轴承主要适配直径50mm的圆形线性光轴，在各类直线传动场景中承担运动导向与载荷承载作用，常见于自动化输送线的滑台模组、木工机械的推料机构、包装设备的横移工位以及检测设备的位移平台中，是实现低阻力直线往复运动的核心配套部件。从结构设计来看，整体采用方块式箱体构型，四个角位预留了沉头安装孔，可直接通过螺栓固定在移动载板上，安装时无需额外设计复杂的转接支架，安装面与载板贴合后即可保证轴承内孔与光轴的同轴度基础，降低现场装配的调试难度。轴承内圈集成了循环滚动体结构，相比传统铜套类滑动导向件，运行阻力可降低60%以上，同时能承受一定的径向载荷与小幅偏载，适配中低速、中等载荷的直线往复运动工况，

　　在常规车间环境下长期运行也能保持稳定的导向精度。设计过程中充分考虑了安装边界的兼容性，箱体的外形轮廓做了倒角处理，避免安装时与周边结构件发生干涉，内孔的同轴度公差控制在0.02mm以内，保证光轴穿入后不会出现卡滞、爬行的问题；箱体侧面的加强筋结构提升了整体刚性，在承受侧向载荷时不会出现明显的形变，保证运动过程中的平稳性。在实际选型应用时，需要注意配套光轴的表面硬度需达到HRC60以上，表面粗糙度控制在Ra0.8以下，才能充分发挥该轴承的低阻力、长寿命特性；安装时要保证两根平行光轴的平行度公差在0.1mm/m以内，避免轴承承受额外的倾覆力矩，导致滚动体异常磨损。这类箱式线性轴承相比开口式滑块，整体密封性能更好，能阻挡一定的粉尘、

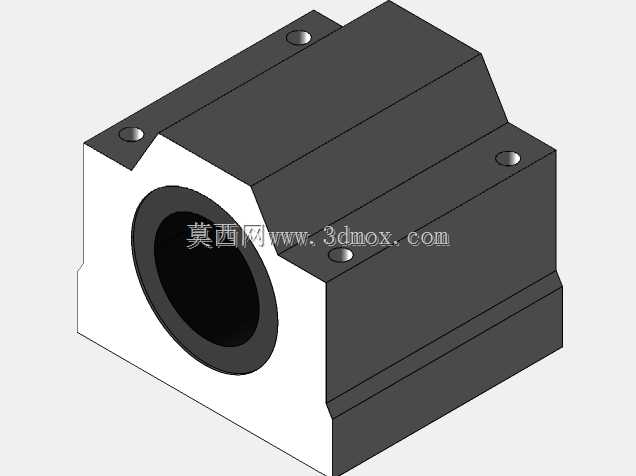

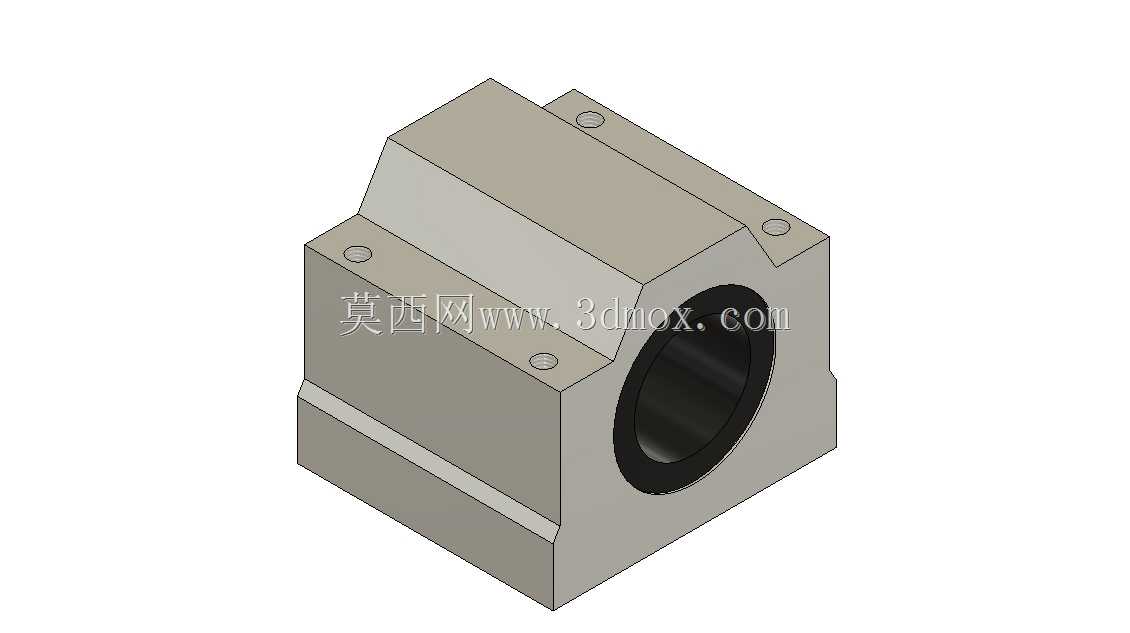

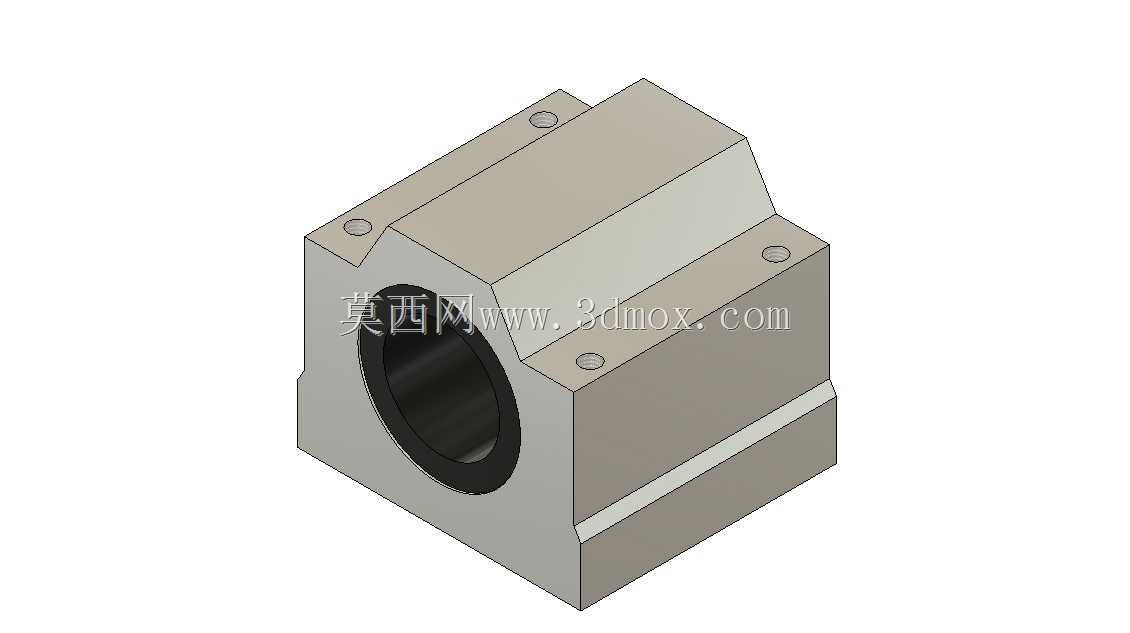

　　切屑进入内部滚动腔室，在木工加工、轻载冲压上下料等存在少量粉尘的工况下也能稳定工作，日常维护时只需定期在注油孔补充润滑脂即可，无需频繁拆解保养。从建模细节来看，模型还原了箱体的安装孔位、内孔的轴承嵌装结构、箱体的分型面特征，结构工程师在做整机设备建模时，可以直接调用该模型完成滑台部分的装配，核对安装孔位与周边结构的间隙，提前排查装配干涉问题，缩短整机设计的建模周期。
