SC40系列箱式直线钢轨滑块轴承结构

　　这款SC40规格的箱式直线轴承滑块，核心适配直径40mm的圆形直线光轴，是线性传动系统里承担滑动导向与载荷承载的核心部件，在各类需要直线往复运动的设备结构中应用广泛。从实际工程选型的角度看，这类滑块常被用在自动化生产线的移栽机构、包装设备的推料行程、木工机械的进给导轨、检测设备的滑动平台上，相比开口型直线滑块，箱式封闭结构的抗偏载能力更强，能承受一定的倾覆力矩，在安装空间受限但需要稳定导向的场景下适配性更好。

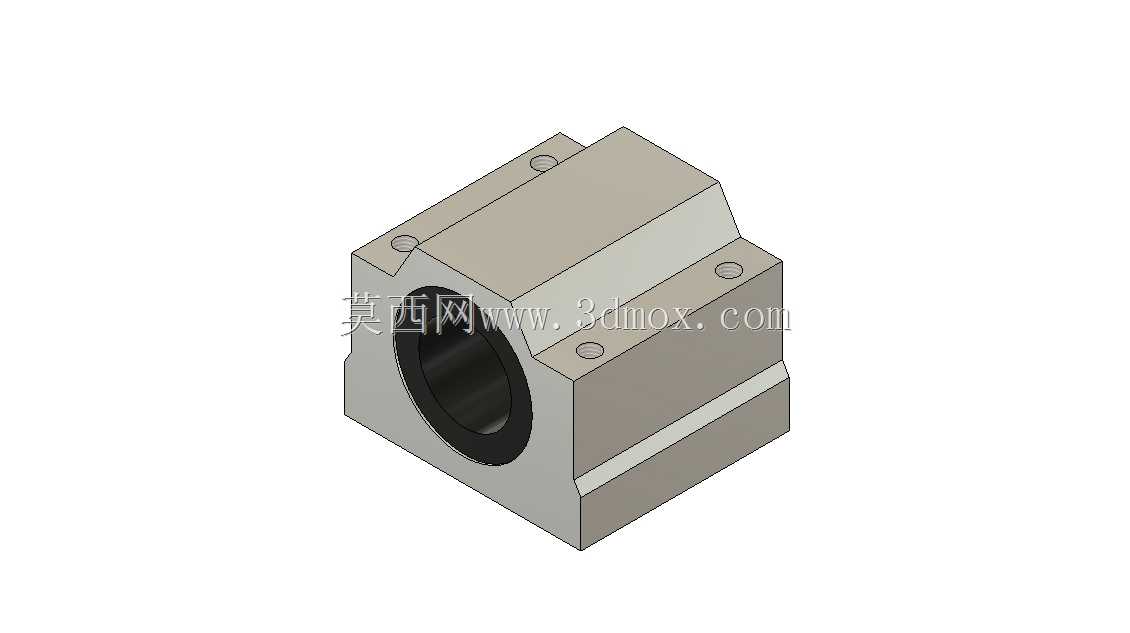

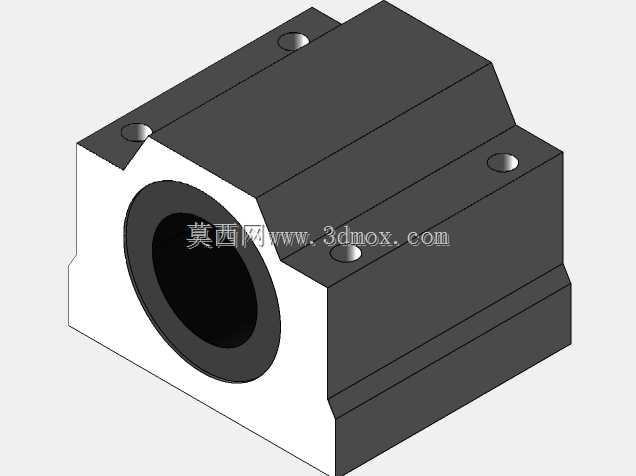

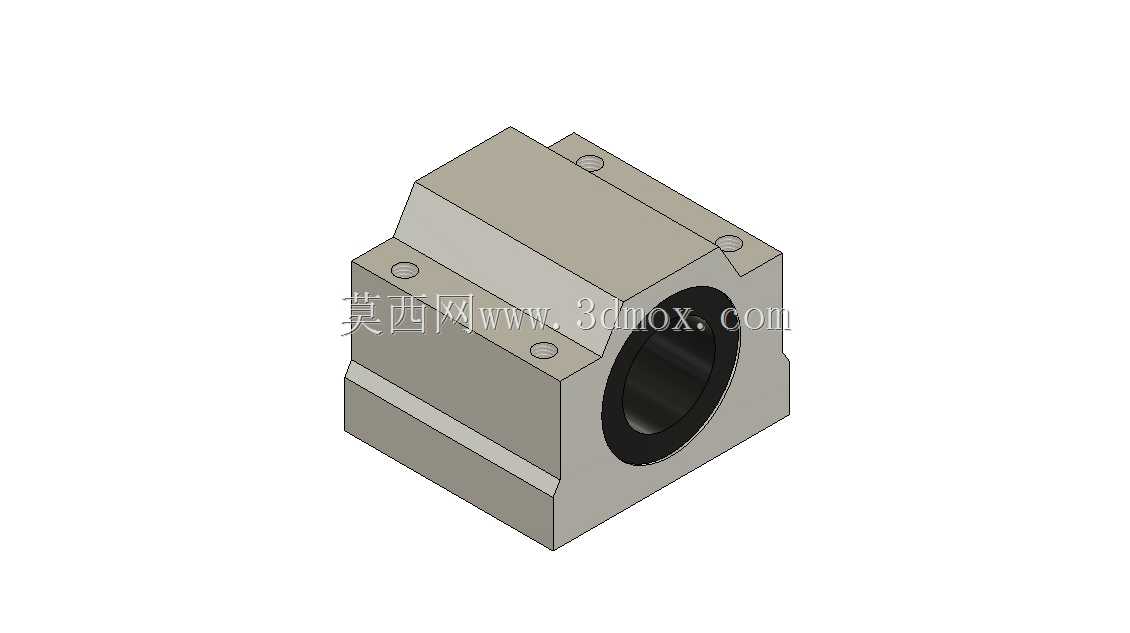

　　从结构设计来看，滑块主体采用方形箱式壳体，内部集成带保持架的钢球循环回路，滑动过程中钢球沿光轴表面滚动循环，摩擦阻力远低于滑动导套，能有效降低传动过程中的动力损耗，长时间运行也不会出现滑动副容易出现的爬行问题。壳体两侧预留的安装沉孔，可直接通过螺栓将滑块固定在移动负载的安装面上，不需要额外加工复杂的安装座，能大幅缩短设备装配的调试周期。滑块的内孔与光轴的配合间隙经过预调设计，常规使用场景下不需要额外调整预紧力，安装后即可获得稳定的滑动精度，针对有高精度要求的场景，也可通过壳体上的微调顶丝调整配合紧度，适配不同的精度需求。

　　从安装边界尺寸来看，这款滑块的方形壳体轮廓规整，安装孔位遵循行业通用的安装尺寸标准，可直接替换同规格的其他品牌同类型滑块，不需要修改原有设备的安装板结构。滑块的端面预留有密封毡圈的安装槽，装配密封件后可阻挡加工过程中的切屑、粉尘进入内部滚动轨道，延长内部滚动体的使用寿命，在多粉尘的加工车间环境中使用时，能有效降低维护频次。在实际建模选型过程中，需要注意滑块的总高度尺寸与移动负载的安装面高度匹配，预留出足够的光轴支撑座安装空间，避免行程末端出现结构干涉，同时要核算滑块的额定动载荷与实际负载的匹配度，单根光轴建议搭配两个滑块使用，提升整体导向结构的稳定性，避免单滑块受力不均出现卡滞问题。这类箱式直线滑块的结构设计充分考虑了通用化装配需求，不需要复杂的定制加工即可快速集成到各类直线传动结构中，是中小负载直线运动机构里性价比极高的导向部件选择。
