40mm孔径箱式直线导轨滑块轴承结构

　　这款箱式直线滑块轴承，主要适配直径40mm的圆形淬硬直线光轴使用，是各类直线往复运动机构里的核心导向承载部件。从实际工程选型场景来看，这类部件常出现在非标自动化生产线的移栽机构、木工机械的推台导向、包装设备的物料推送工位、3D打印设备的运动轴以及各类检测设备的滑台模组中，承担运动过程中的径向载荷与一定的倾覆力矩，保障运动过程的平顺性与重复定位精度。

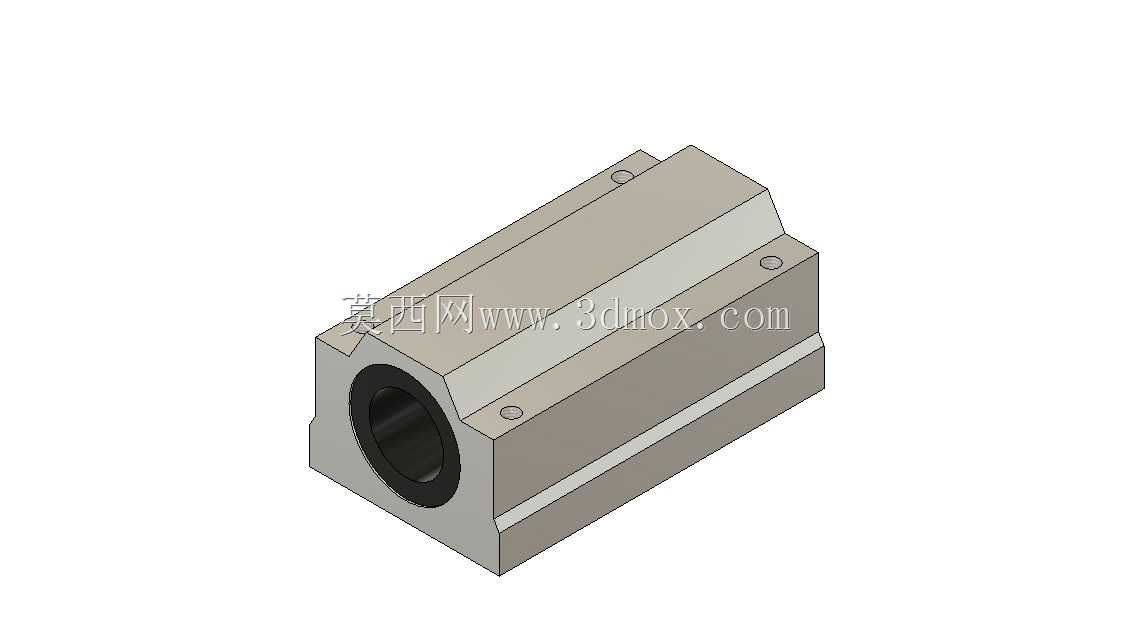

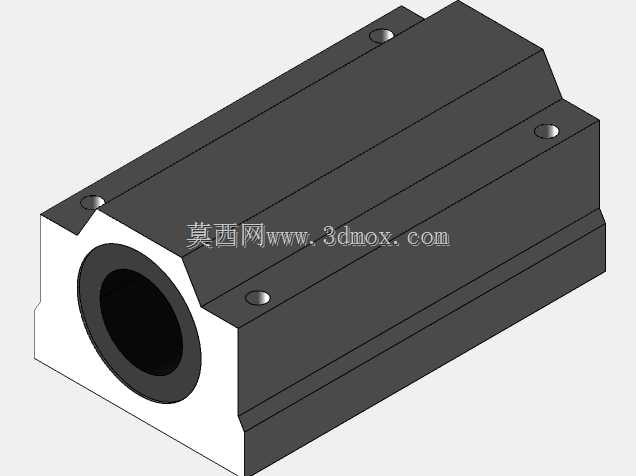

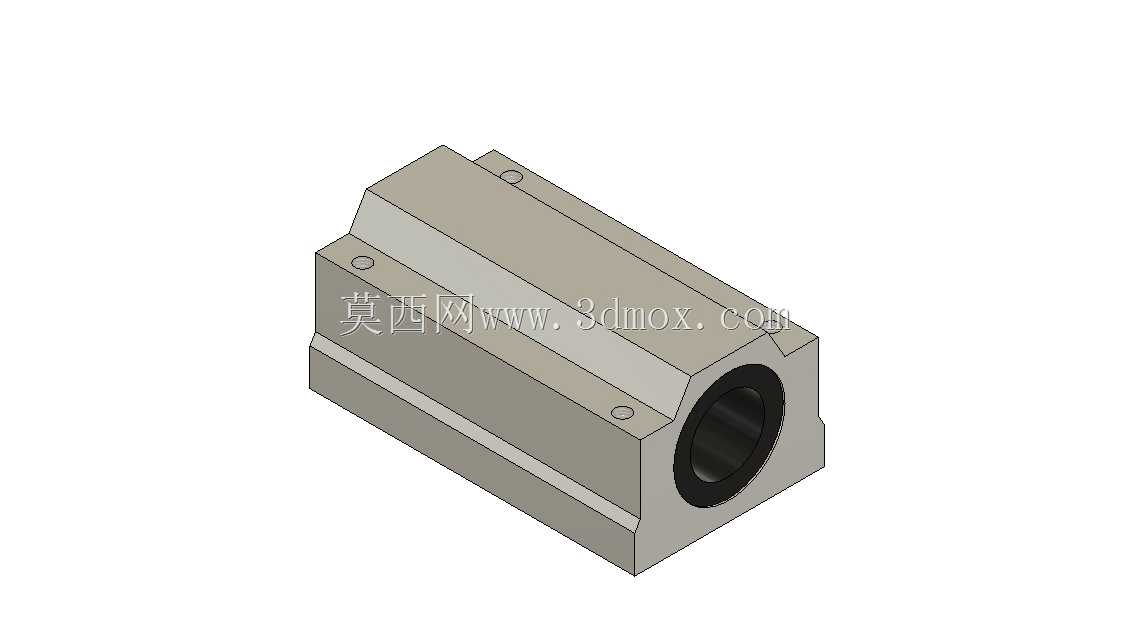

　　从结构设计思路来看，该滑块采用封闭箱式本体结构，本体为铝合金材质经精密加工成型，内部预装双排滚珠循环回路，滚珠与光轴表面为点接触形式，运动阻力小，运行时无爬行现象，低速运动状态下也能保持稳定的导向精度。本体两端内置密封端盖，能够阻挡加工环境中的切屑、粉尘进入内部滚道，延长内部滚珠与保持架的使用寿命，侧面预留的注油孔可定期补充润滑脂，降低长期运行的磨损量。本体上的四个安装沉孔位置经过对称度校核，安装时可直接通过内六角螺栓将滑块固定在移动负载的安装面上，无需额外设计转接法兰，降低配套结构的设计复杂度。

　　从安装边界尺寸来看，该滑块适配的光轴公称直径为40mm，滑块本体的总长度、宽度与安装孔距均遵循行业通用的SC系列滑块尺寸规范，可直接同规格替换市面上同型号的标准滑块，无需修改现有设备的安装结构。设计建模过程中，对内部滚道的曲率、滚珠的排布间隙、密封唇口的过盈量都做了1:1的还原，安装孔的沉头深度、螺纹深度也按照实际加工参数做了对应设置，导入装配环境后可直接做干涉检查、运动仿真，也可直接导出工程图标注加工公差。

　　实际选型使用时需要注意，这类滑块不适合承受过大的径向偏载，若工况存在较大倾覆力矩，需要成对使用滑块或者选用加长型规格，安装时要保证两根配套光轴的平行度公差在允许范围内，避免运行过程中出现卡滞、磨损加剧的问题。建模时还原了滑块表面的安装基准面、倒角细节以及端盖的装配缝隙，结构细节完整，可直接用于设备的装配演示、BOM清单统计以及后续的工程出图工作。
