SC35箱式加长直线钢轨滑块轴承结构

　　在自动化输送线、数控滑台、精密检测设备的直线运动模组搭建中，这类适配35mm直径圆直线光轴的箱式加长滑块是高频选用的传动支撑部件，核心作用是为沿光轴做往复直线运动的负载提供稳定的径向支撑，同时将运动过程中的摩擦阻力控制在极低水平，保障传动精度与运行平顺性。不同于开口型、小型标准款直线滑块，这款加长型箱体结构的滑块本体采用方正的金属壳体设计，加长的轴向尺寸可以在同等安装空间下提供更长的支撑跨距，当负载存在偏载力矩时，更长的支撑间距能有效降低单排滚珠承受的倾覆力矩，避免运行过程中出现卡滞、晃动，大幅提升重载工况下的运行稳定性。滑块两端预留的安装沉孔位置经过尺寸校核，可直接通过内六角螺栓固定在移动负载的安装板上，

　　安装面的平面度公差设计控制在合理区间，能避免安装锁紧后壳体变形挤压内部滚珠循环通道。内部的滚珠循环轨道与35mm光轴的配合间隙经过预紧设计，可根据使用场景选择不同预压等级，零间隙预压款适用于精密定位的检测设备、点胶机构，微间隙款更适合高速往复的包装线、移栽机构，降低高速运行的发热与磨损。壳体侧面的注油孔设计可方便日常维护时补充润滑脂，无需拆卸滑块即可完成保养，延长整体使用寿命。在做整机结构设计时，需要注意该滑块的安装边界尺寸，其方形壳体的宽度、高度尺寸要和周边的走线槽、拖链安装位预留足够安全间隙，避免运动过程中发生干涉；同时搭配的光轴两端支撑座的同轴度需要调整到位，若两支撑座同轴度偏差过大，会导致滑块运行阻力骤增，

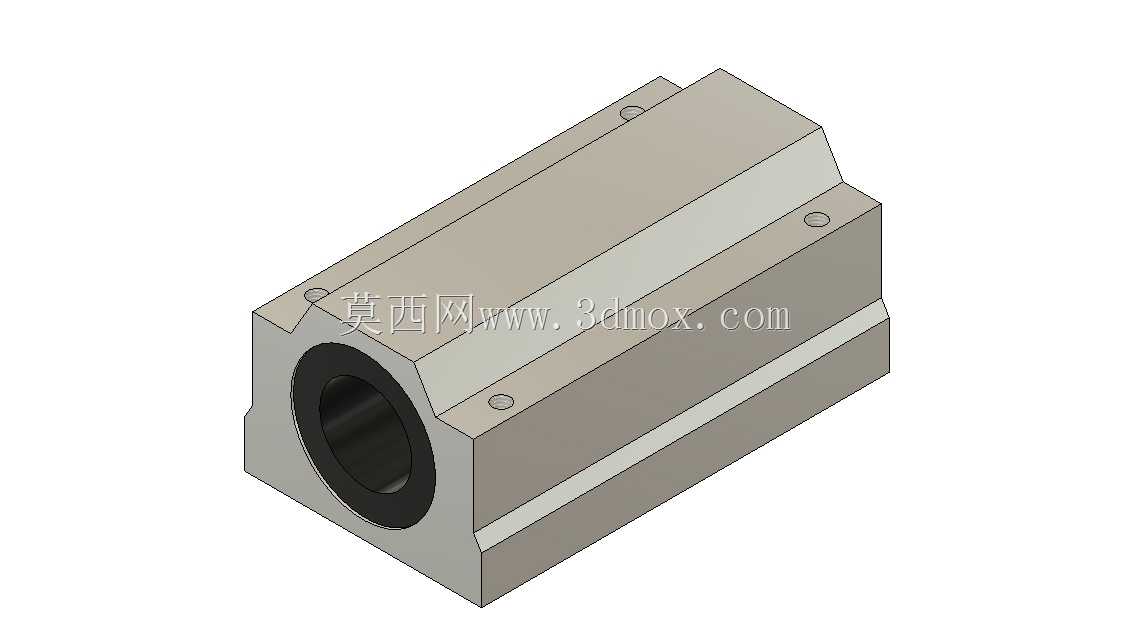

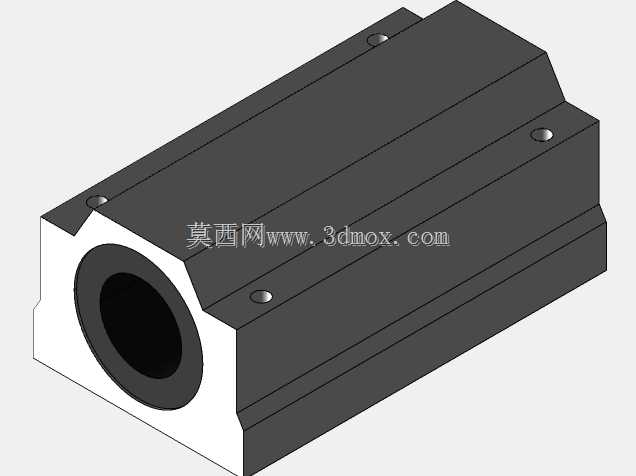

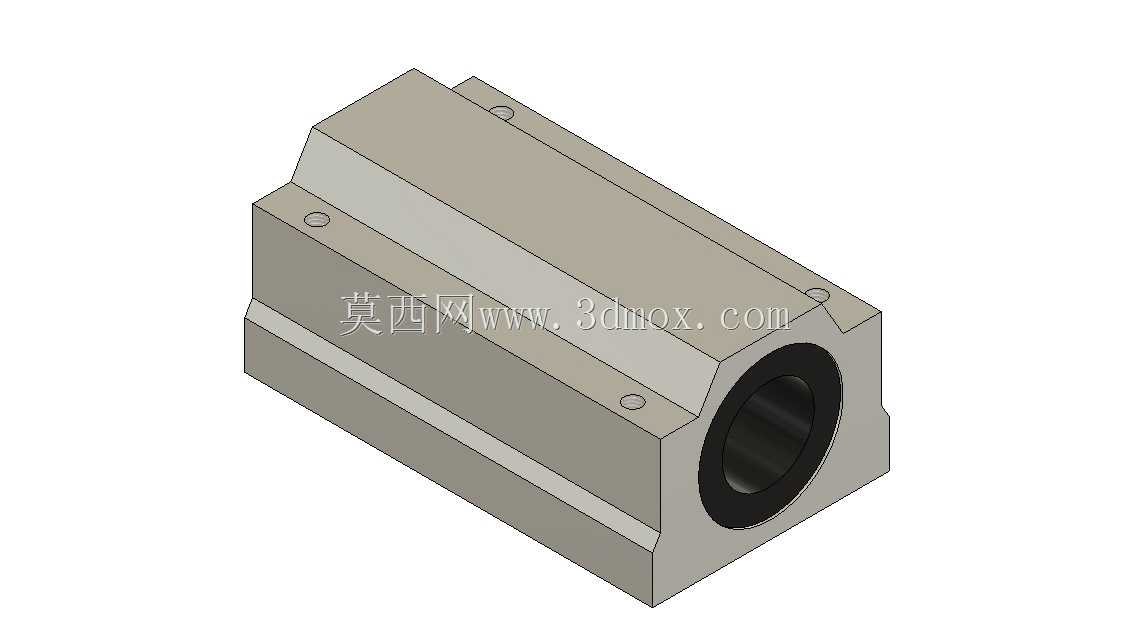

　　加剧滚珠和滚道的磨损，缩短部件使用寿命。这类滑块在3C电子组装线的移栽工位、木工机械的进给滑台、食品包装设备的推料机构中都有广泛应用，设计选型时需要根据负载重量、运行速度、冲击载荷大小确认是否需要选用加长款结构，常规轻载短行程场景可选用标准长度滑块，而长行程、存在偏载的工况下，加长款滑块的稳定性优势会十分明显。建模过程中对内部滚珠循环槽、密封端盖的结构做了简化处理，保留了外部安装尺寸、配合孔径、安装孔位的核心参数，可直接用于整机装配的干涉检查、安装板的孔位设计，无需重新测绘核对外形尺寸。
