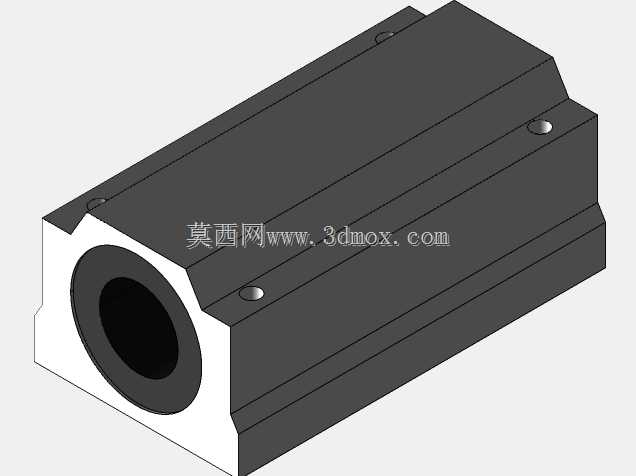

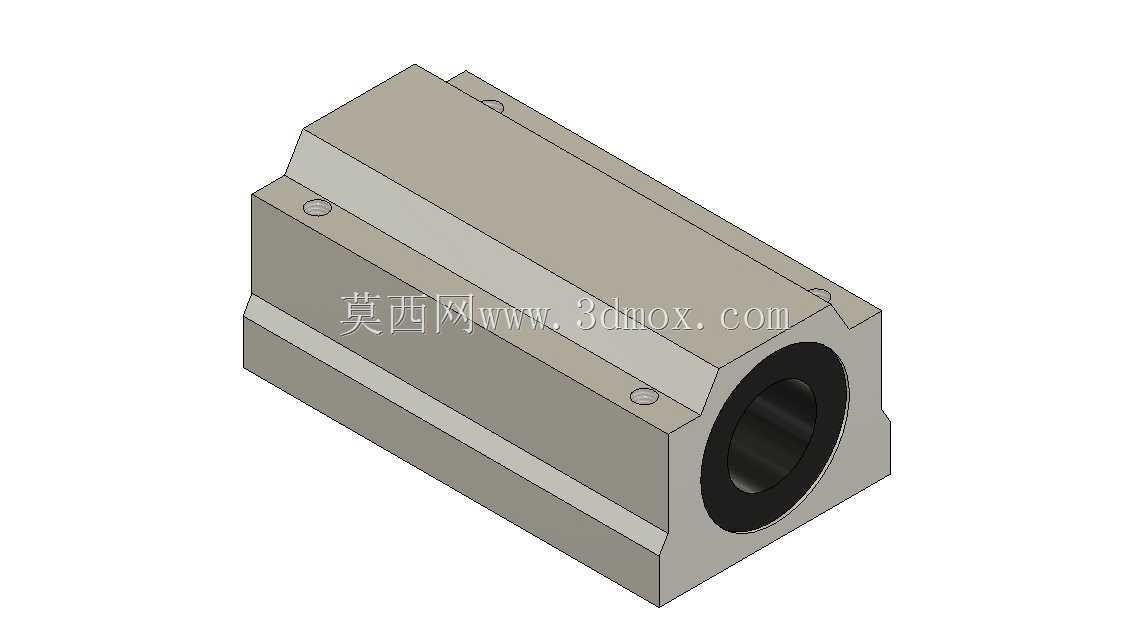

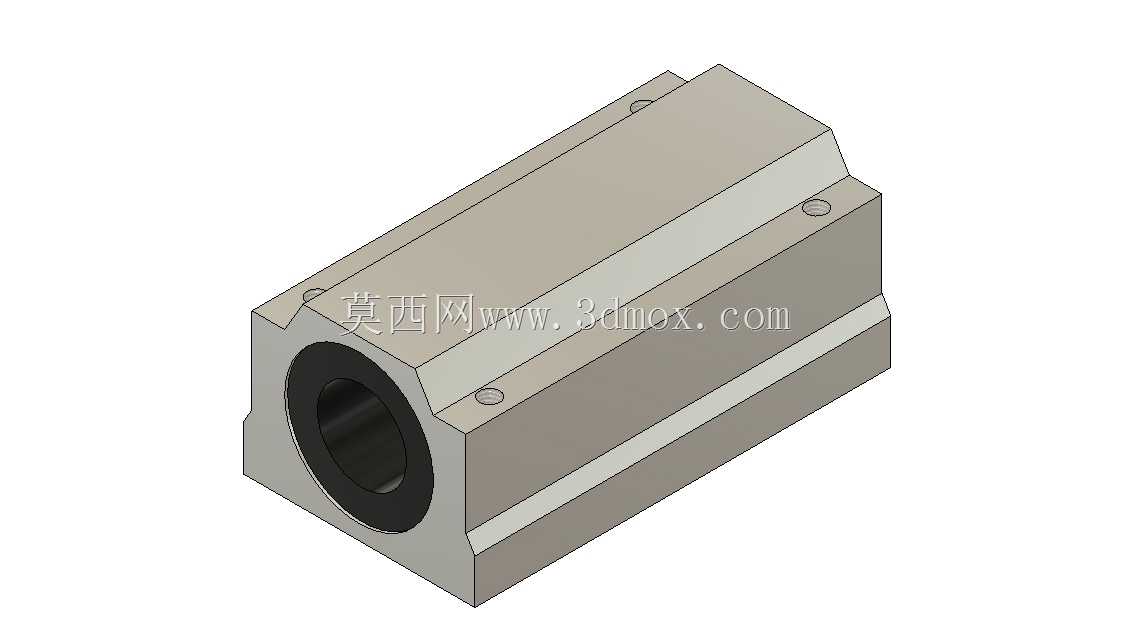

SC30系列加长型箱式直线导轨滑块

　　这款箱式直线滑块是针对30mm直径光轴传动场景开发的线性运动部件，在自动化输送线、小型专用机床、包装执行机构、检测设备位移平台等场景中应用广泛，主要承担沿光轴方向的直线往复运动承载功能，可同时承受径向载荷与一定的倾覆力矩，相比单颗直线轴承的安装形式，加长型箱体结构能提供更长的支撑跨距，运动过程中抗偏载能力更强，高速往复工况下的运行平稳性更优。

　　从结构设计逻辑来看，整体采用封闭箱式铝合金外壳作为承载基体，外壳表面做硬质阳极氧化处理，兼顾轻量化与耐磨抗腐蚀要求，内部集成多列循环钢球滚道，配套保持架将钢球均匀分隔，避免钢球之间直接摩擦产生卡顿与异响，两端配置双唇式密封端盖，可阻挡加工环境中的切屑、粉尘进入滚道内部，同时锁住内部润滑脂，延长维护周期。壳体两侧预留的安装螺纹孔采用对称布局，可直接通过螺栓将负载安装在滑块顶面，不需要额外加工转接板，安装定位时可依托壳体侧面的基准面快速找正，降低现场装配的调试难度。

　　在安装边界与尺寸适配方面，该滑块适配的光轴直径为30mm，加长型箱体的轴向长度比标准型SC30滑块更长，对应的支撑跨距提升近40%，适合行程较长、负载安装位置存在偏心的传动场景。安装时需注意配套光轴的直线度公差需控制在每米0.1mm以内，两根平行光轴的平行度公差需控制在0.05mm以内，避免滑块运行时出现卡滞、滚道异常磨损的问题。壳体上预留的注油孔可在设备定期维护时直接补充锂基润滑脂，不需要拆解滑块即可完成保养操作。

　　实际选型应用中，这类滑块常搭配两端支撑的光轴组件组成简易直线导轨副，相比滚珠直线导轨成本更低，安装调试门槛更低，适合对传动精度要求在0.1mm级别的中低速往复运动场景，比如小型裁切设备的进给滑台、工装夹具的位移调节机构、电子元器件检测的探针位移平台等，在轻工机械、3D打印设备、小型木工机械中都有大量成熟应用。建模过程中严格还原了内部钢球循环路径、密封端盖的卡槽结构、安装孔的位置公差，可直接用于设备的整体装配干涉检查，也可作为非标传动机构设计时的选型参考模型，帮助工程师快速完成轴系布局、安装空间校核的工作，避免选型时出现尺寸匹配错误、安装空间不足的问题。
