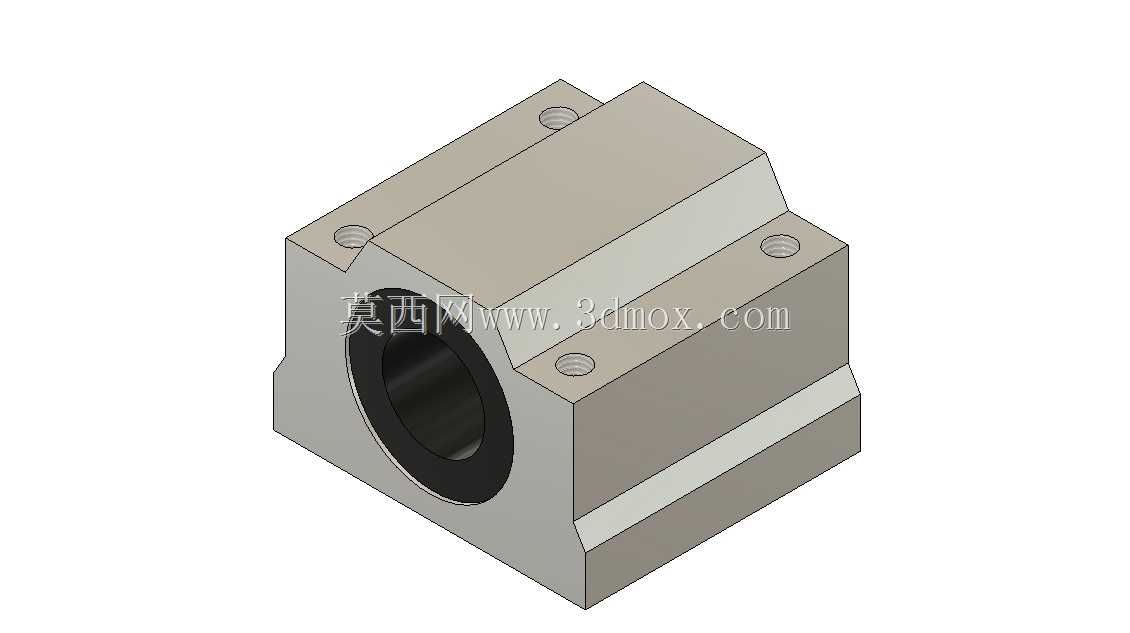

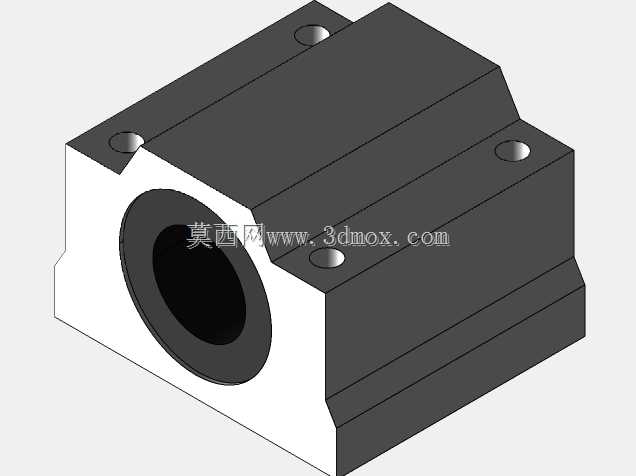

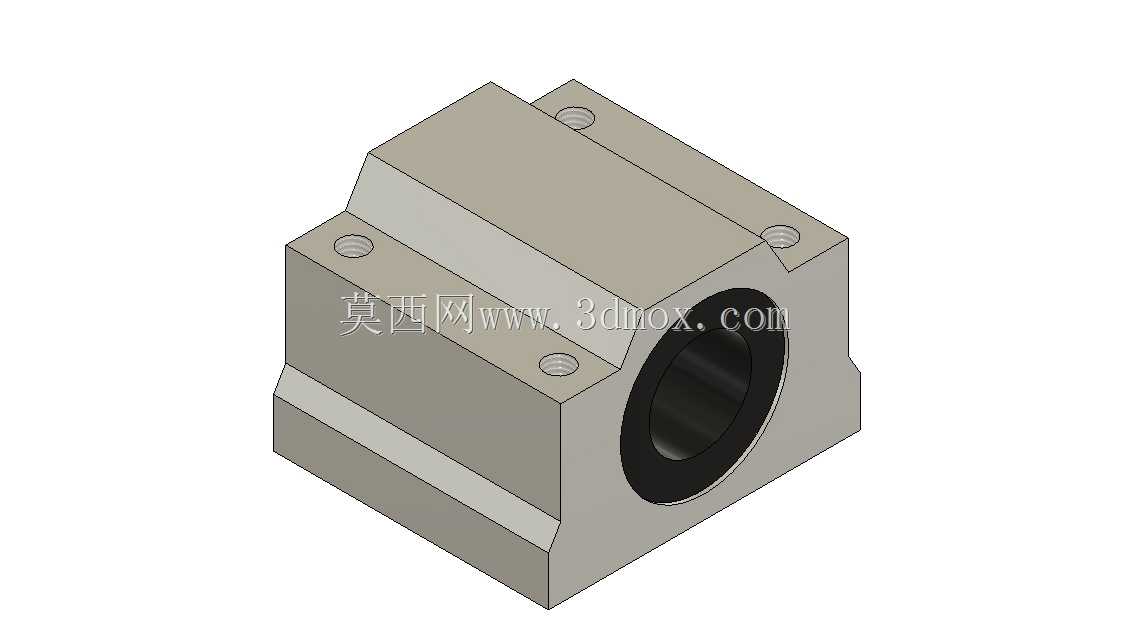

SC25规格箱式线性钢轨滑块轴承结构

　　做非标自动化设备做了快十年，箱式直线滑块是我选型库里翻得最频繁的一类传动件，这次建模的SC25规格滑块，是专门适配25mm直径圆形线性光轴的单元化支撑部件，和开口型滑块不同，这种封闭箱式结构的对中性更好，能承受更大的径向载荷，在普通水平输送、垂直升降的直线运动工位里用得极多。先从安装边界说，这个滑块的主体是方正的铝合金壳体，四个角预留了沉头安装孔，安装时不需要额外做转接支架，直接把壳体底面贴紧设备安装板，拧入对应规格的内六角螺丝就能完成固定，安装孔的孔位公差我在建模时特意留了0.1mm的装配余量，避免现场加工安装板孔位出现小偏差时装不上。滑块中心是25mm的标准通孔，孔内嵌装了带保持架的线性钢球衬套，钢球在衬套的滚道内循环滚动，

　　和光轴表面做滚动摩擦，相比传统的铜套滑动结构，摩擦阻力能降到原来的十分之一不到，低速运动时不会出现爬行现象，哪怕是驱动功率很小的步进电机，也能带动滑台上的负载平稳移动。很多刚入行的工程师选这类滑块时容易忽略预压和密封的细节，我在建模时还原了两端的密封挡圈结构，能挡住车间里的切削碎屑、灰尘进入内部滚道，延长钢球和衬套的使用寿命，壳体侧面的注油孔也做了准确还原，日常维护时不用拆下滑块，直接从注油孔打入润滑脂就能完成保养。从应用场景来看，这类滑块常用在小型点胶机的Z轴升降滑台、包装线的物料推料机构、3D打印机的运动轴、小型检测设备的平移工位上，因为是单元化的标准件，不需要自己设计钢球保持架和壳体结构，直接选型安装就能用，

　　能大幅缩短设备的设计和装配周期。建模时我特意把壳体的安装基准面、轴孔的同轴度、安装孔的位置度都按实际加工公差做了参考标注，结构工程师拿到模型后可以直接导入装配体，不用再反复核对安装尺寸，也能直接用来出工程图做加工参考，滑块的边角倒角、安装沉孔的深度、密封槽的尺寸都完全按实物测绘还原，不会出现装配干涉的问题。
