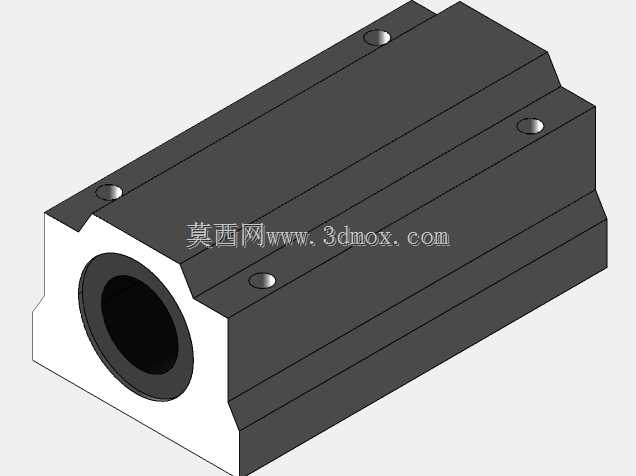

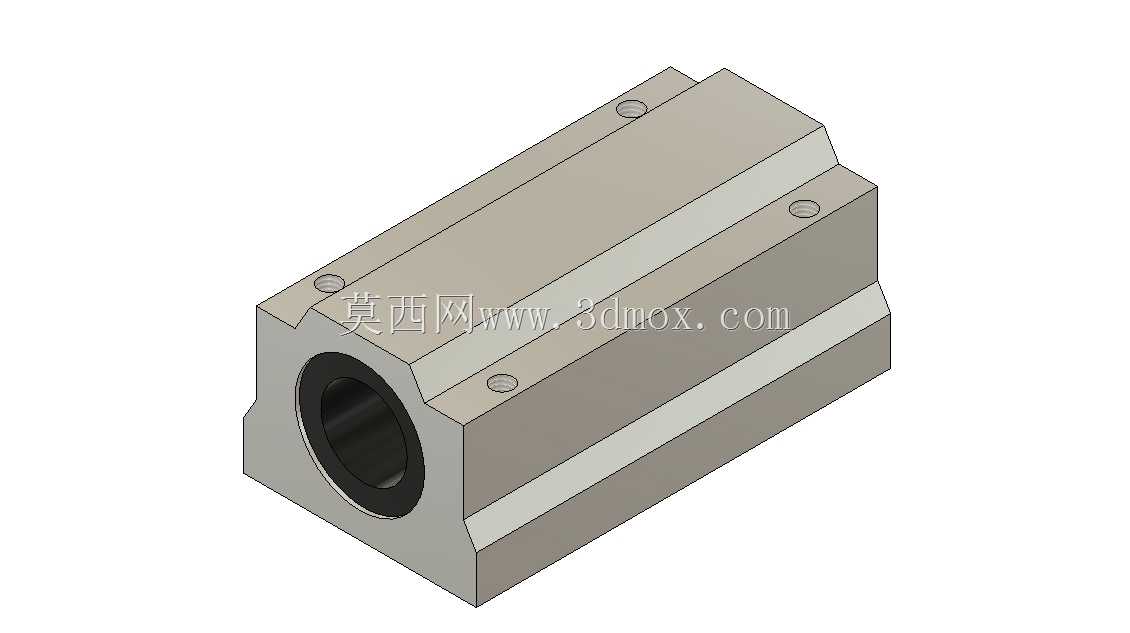

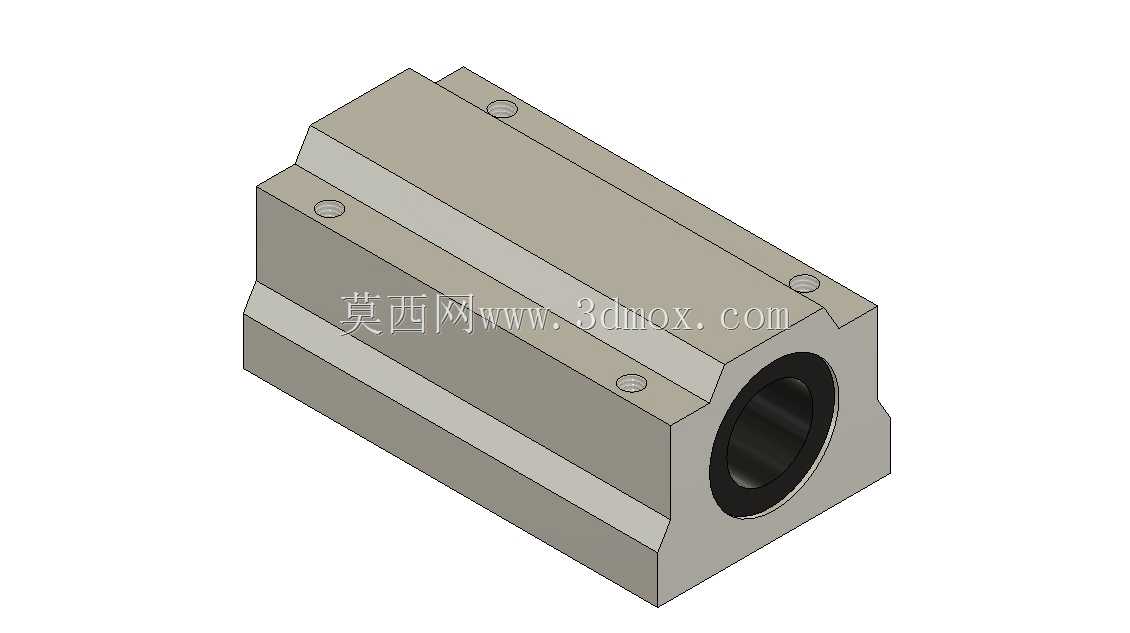

20mm孔径加长型箱式直线导轨滑块

　　这款加长型箱式直线滑块，适配直径20mm的圆形淬硬光轴使用，是轻载直线往复运动机构里的核心配套部件，在3D打印设备的Z轴升降机构、小型桌面自动化点胶工位的位移滑台、包装生产线的短距推料模组、检测设备的探针进给单元里都能见到这类结构的应用。和标准长度的同规格滑块相比，加长的本体设计把内部承载钢球的循环回路长度做了延伸，在相同安装空间下能获得更高的额定动载荷，同时更长的导向接触长度可以抵消部分光轴安装平行度误差带来的卡滞风险，对安装基准的加工公差容忍度更高，很适合非精密加工机架的DIY设备或者小批量生产的非标自动化场景。从结构设计来看，滑块本体采用铝合金一体切削成型，表面做了硬质阳极氧化处理，既保证了整体刚性又控制了组件自重，

　　不会给驱动端带来额外的负载负担；本体两侧预留的安装沉孔位置经过对称度校准，安装时可以直接通过内六角螺丝把滑块固定在移动负载的安装面上，不需要额外设计转接法兰，降低了配套结构的设计复杂度。内部的钢球保持架采用自润滑工程塑料材质，出厂时预填了低温阻尼润滑脂，日常工况下不需要频繁补充润滑，维护成本很低；两端的密封端盖带双唇防尘结构，能阻挡车间环境里的切屑碎屑、浮尘进入钢球循环轨道，避免出现滑动卡顿或者滚道点蚀的问题，延长组件的实际使用寿命。在安装边界上，这款滑块的本体宽度、高度尺寸和同规格标准SC系列滑块完全兼容，替换原有短款滑块时不需要修改安装板的孔位尺寸，只需要预留足够的轴向移动空间即可；

　　滑块的内孔和光轴的配合间隙控制在合理的游隙范围，既不会因为间隙过大出现移动时的径向窜动，也不会因为预压过大导致滑动阻力陡增，在常规0.2m/s以内的移动速度下能保持顺畅的滑动状态，不会出现爬行现象。做结构选型的时候需要注意，这类滑块只适合承受径向载荷，不能承受较大的倾覆力矩，如果是悬臂负载的工况需要成对使用滑块来分摊弯矩，避免局部载荷过大导致钢球滚道变形，影响传动精度和使用寿命。建模的时候要注意还原内部钢球的循环路径、安装沉孔的深度、密封端盖的凸台尺寸，这些细节如果处理不到位，做装配干涉检查的时候很容易出现误判，导致实际加工出来的零件装不上。
