SC20箱式直线导轨滑块轴承结构

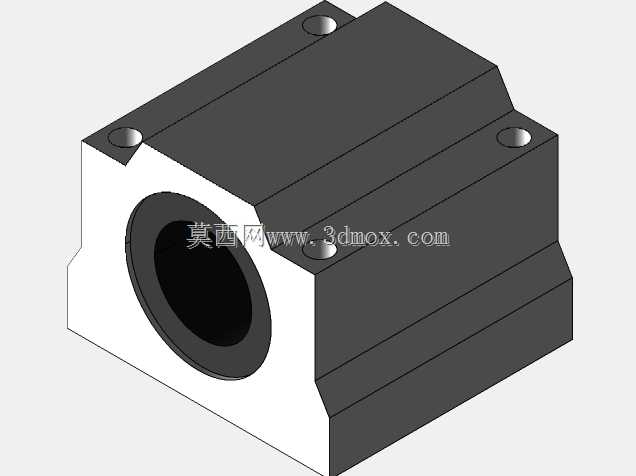

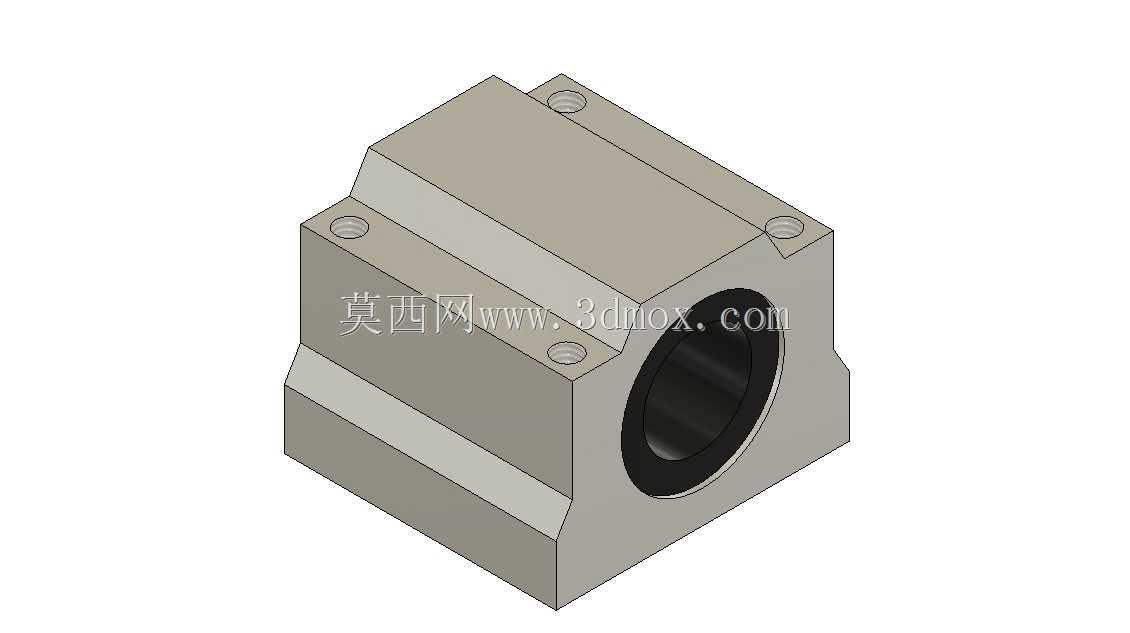

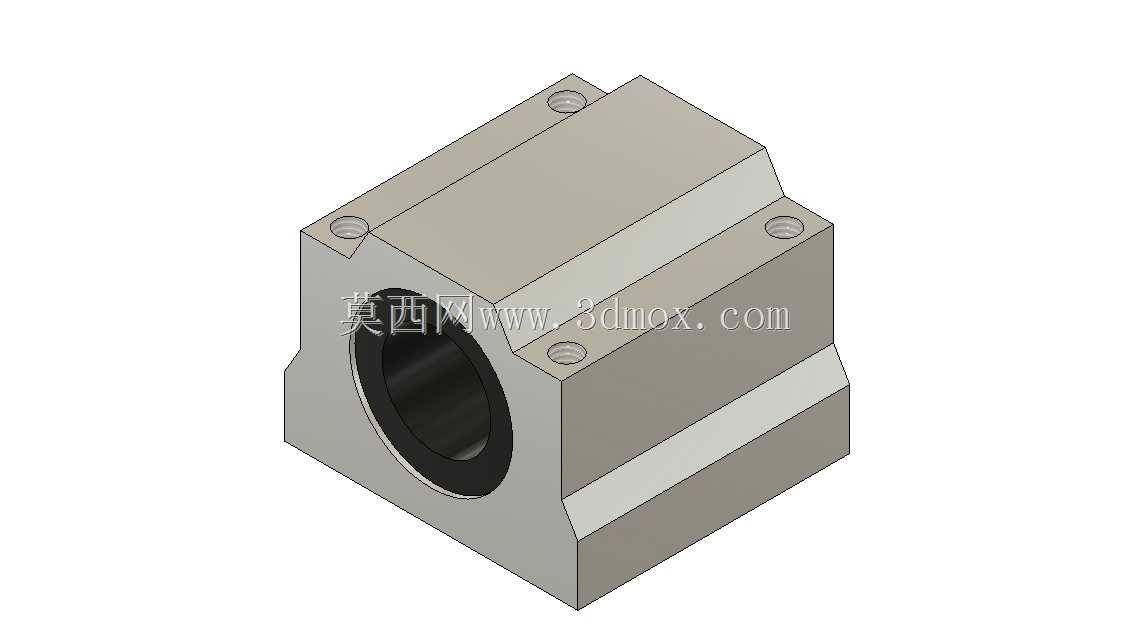

　　这款箱式直线滑块轴承，核心适配直径20mm的圆形淬硬光轴使用，是轻载直线往复传动场景里的基础配套部件，在3D打印设备的运动轴搭建、小型自动化点胶工位的滑台配置、桌面型检测设备的位移平台、包装生产线的短行程推料机构里都能见到它的应用。从结构设计来看，整体采用封闭箱式壳体结构，壳体为铝合金材质加工而成，表面做了硬质氧化处理，既保证了安装基准的平面度，又能控制整体重量，不会给传动系统带来额外的负载负担。壳体内部预装了带保持架的直线滚珠衬套，滚珠滚道与光轴表面为点接触形式，滚动摩擦系数极低，能保证轴向往复运动时的顺畅度，不会出现卡顿、爬行的问题，同时衬套自带密封防尘结构，能阻挡车间环境里的粉尘、切屑进入滚道内部，延长内部滚珠的使用寿命。

　　安装边界上，壳体上下两个平面均为加工基准面，四个角预留了沉头安装孔，可直接通过内六角螺丝固定在移动载板上，不需要额外设计转接安装座，能大幅简化设备的结构设计流程，减少加工件的数量。设计过程中需要重点关注的是，滑块的内孔轴线必须与安装基准面保持严格的平行度公差，否则安装后会出现光轴卡滞、滑动阻力骤增的问题，同时壳体上的安装孔位置度需要控制在0.05mm以内，避免安装时出现强制锁紧导致壳体变形，挤压内部衬套影响滑动精度。实际选型使用时，要注意该款滑块为径向承载设计，主要承受垂直于光轴方向的负载，不适合承受过大的扭转力矩，若有偏载场景需要成对配置滑块来分散受力。滑块的轴向运动没有硬限位设计，实际使用时需要在光轴两端配套橡胶缓冲挡块，

　　避免滑块超程脱出造成设备损坏。内部的滚珠衬套为标准可替换件，长期使用出现磨损间隙后，可以直接拆开壳体两端的卡簧更换同规格衬套，不需要整体更换滑块，能降低设备的后期维护成本。壳体侧面的加工凹槽一方面是为了减少材料用量降低自重，另一方面也能作为安装感应开关的定位基准，方便配置行程限位、原点检测等传感器，不需要额外设计传感器安装支架。
