13mm孔箱式直线导轨滑块轴承结构

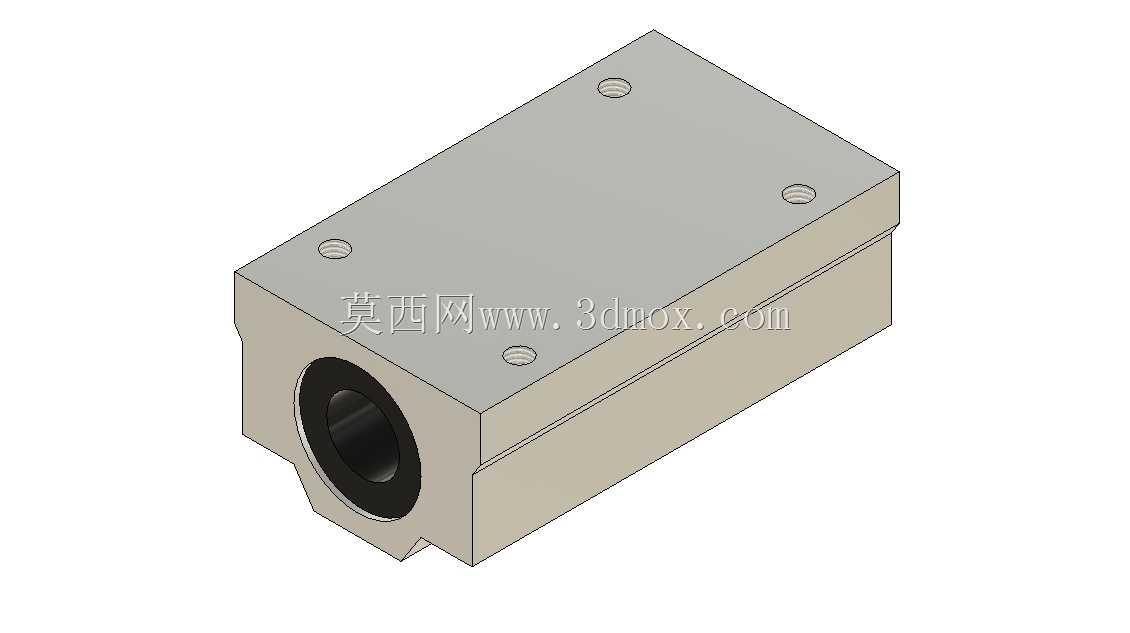

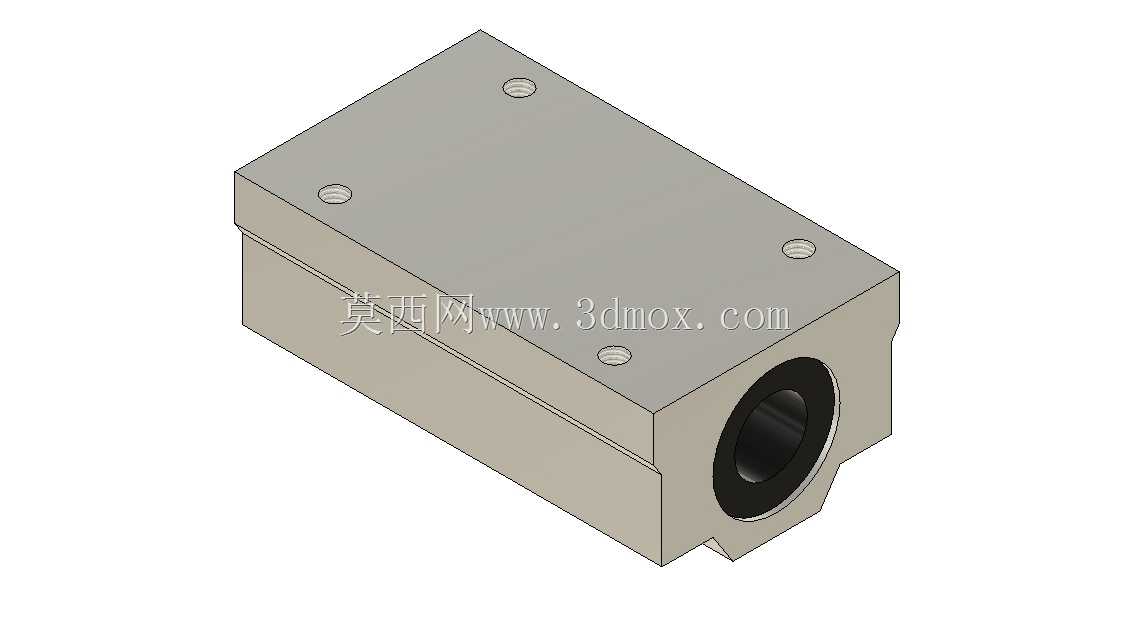

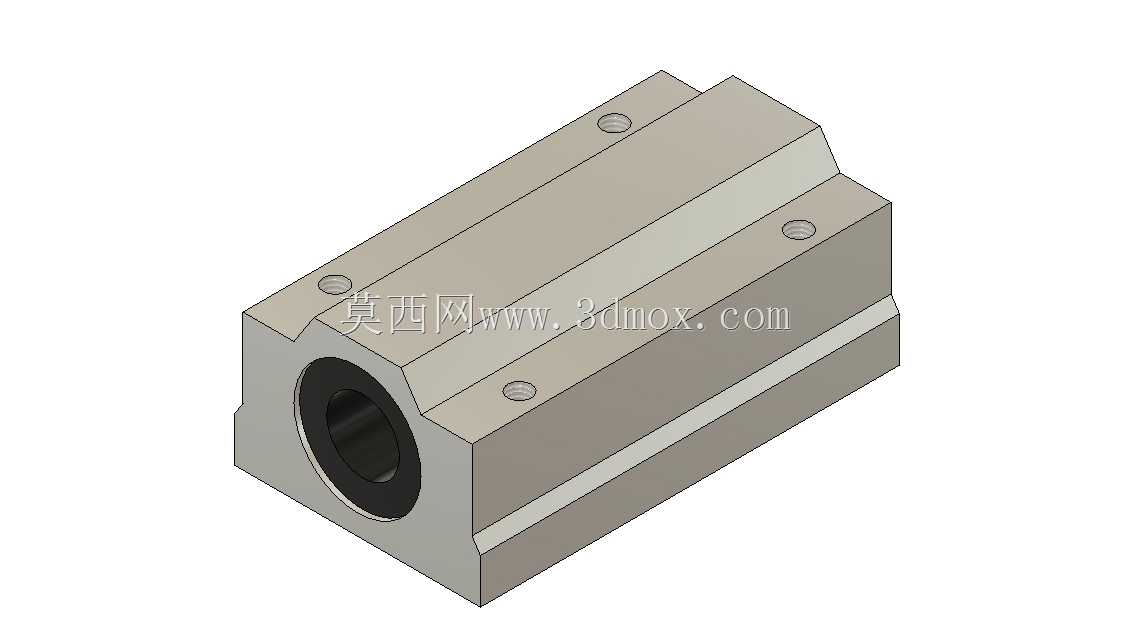

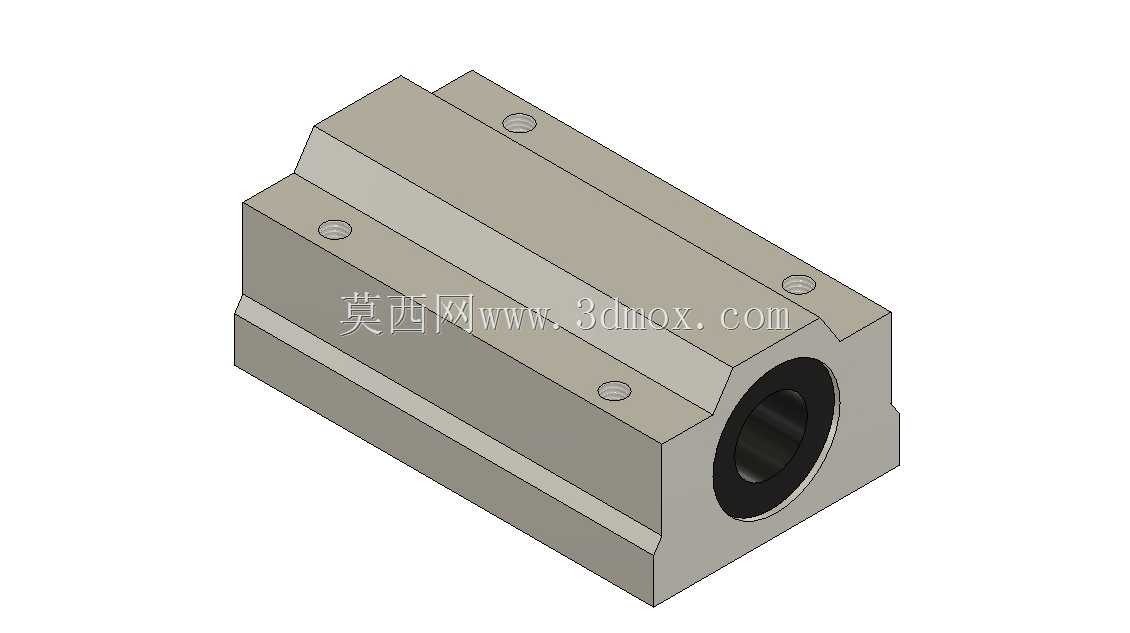

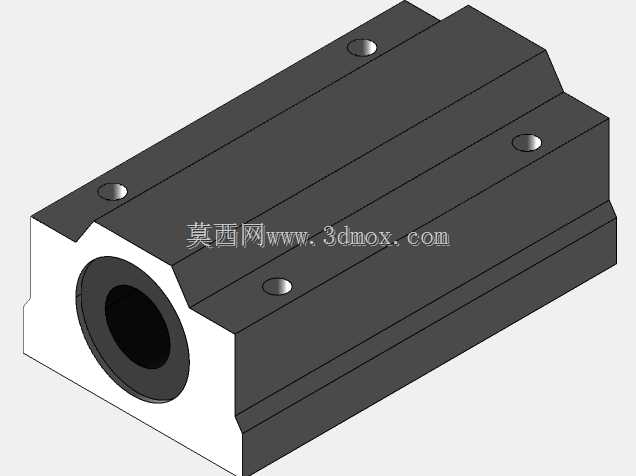

　　这款适配13mm直径圆形直线光轴的加长型箱式滑块单元，是轻载线性往复传动场景里的常用基础部件，在3D打印设备的运动轴搭建、小型桌面自动化检测工位的滑台配置、非标工装的位移调节机构里都有大量应用，相比标准长度滑块，加长结构的设计初衷是提升光轴配合段的接触长度，在同等安装空间下降低单位面积的接触压强，减少偏载工况下的卡滞风险，提升往复运动的平稳性。从结构设计来看，滑块主体采用铝合金一体切削成型的箱式壳体，内部预装双排循环滚珠结构，两端设置密封端盖阻挡加工碎屑、粉尘进入滚道，壳体上预留的四个安装沉孔，可直接通过内六角螺丝将滑块固定在移动负载的安装面上，光轴穿过中心通孔后，滚珠沿光轴外圆做无限循环滚动，将滑动摩擦转化为滚动摩擦，

　　大幅降低传动阻力。安装边界方面，滑块的中心通孔公称直径为13mm，适配h6公差级别的镀铬直线光轴，壳体的外形长宽高尺寸匹配常规13规格加长滑块的安装互换尺寸，安装孔的孔距符合行业通用标准，可直接替换同规格的其他品牌滑块，不需要额外修改安装板的孔位设计。在实际选型应用中，这类滑块通常搭配两端支撑的光轴组件使用，适合行程在1米以内、负载不超过10kg的水平或垂直传动场景，比如小型点胶设备的Z轴升降滑台、视觉检测设备的镜头调节位移台、电子元器件分拣机构的往复移动台，设计时需要注意预留滑块两端的密封端盖安装空间，光轴的同轴度公差需要控制在0.02mm以内，避免滑块运行过程中出现卡滞、磨损加剧的问题。

　　壳体侧面的紧定螺丝孔用于固定内部的滚珠保持架，装配时需要控制紧定螺丝的拧入深度，避免顶伤滚道影响滚珠循环，加长的壳体结构也让滑块在承受一定倾覆力矩时，相比标准长度滑块有更好的抗偏载能力，在悬臂类的位移结构中能减少滑块的晃动量，提升运动末端的位置精度。这类线性滑块的滚道经过精密研磨，滚珠与滚道的预紧量可以根据使用场景调整，轻载高速场景可以选择微间隙配合降低运行阻力，有一定精度要求的定位场景可以选择微预紧配合消除回程间隙，日常使用时需要定期通过壳体上的油嘴注入润滑脂，减少滚珠与滚道的磨损，延长部件的使用寿命。
