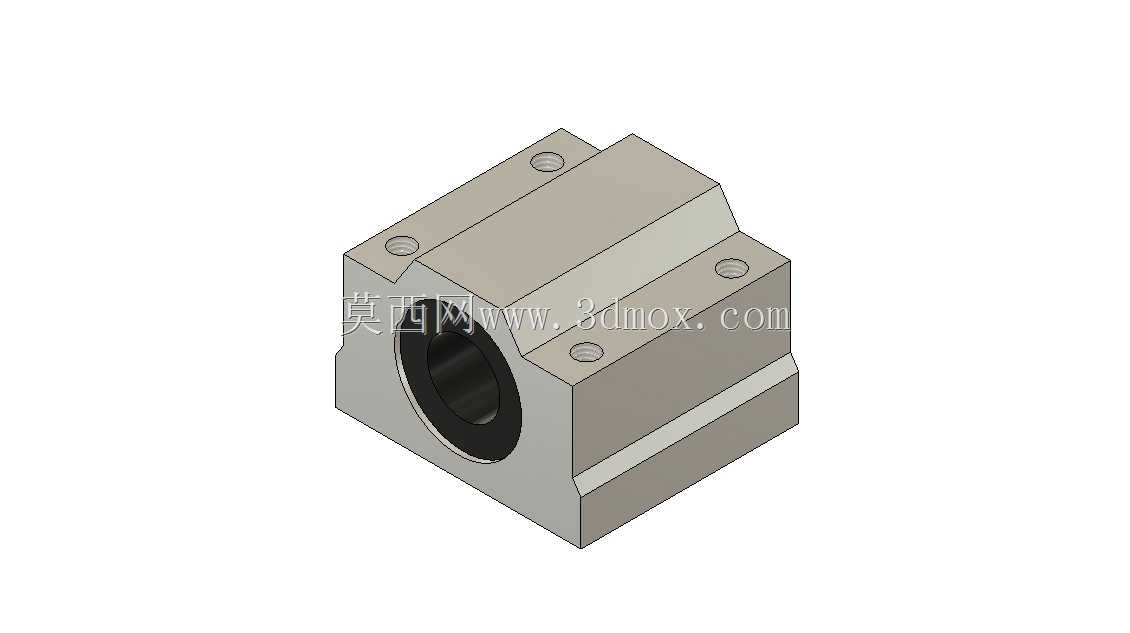

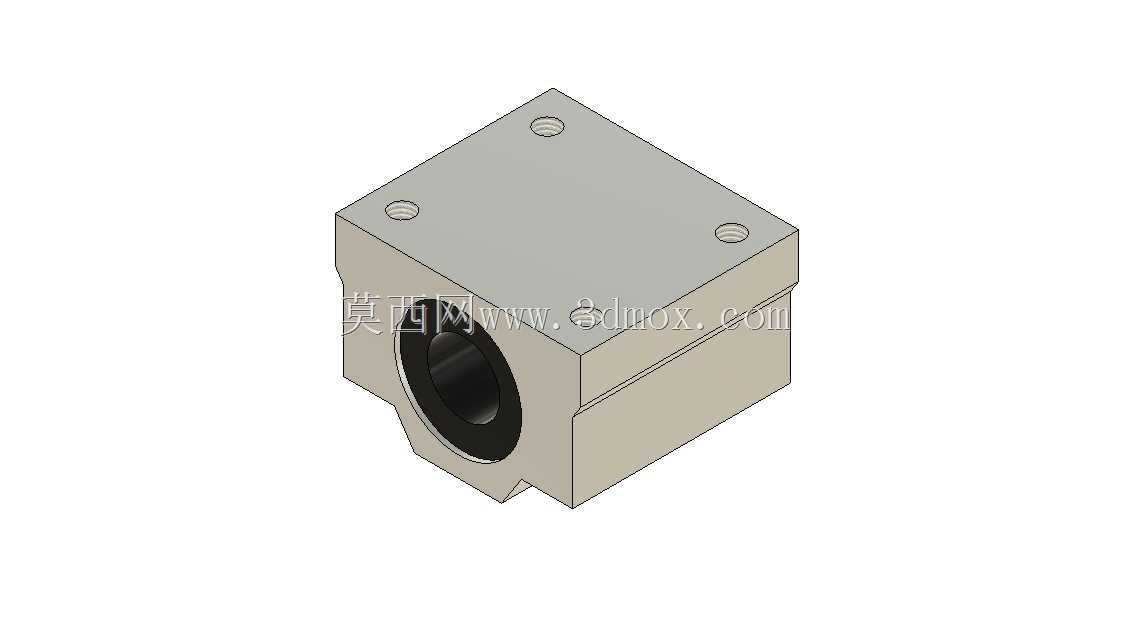

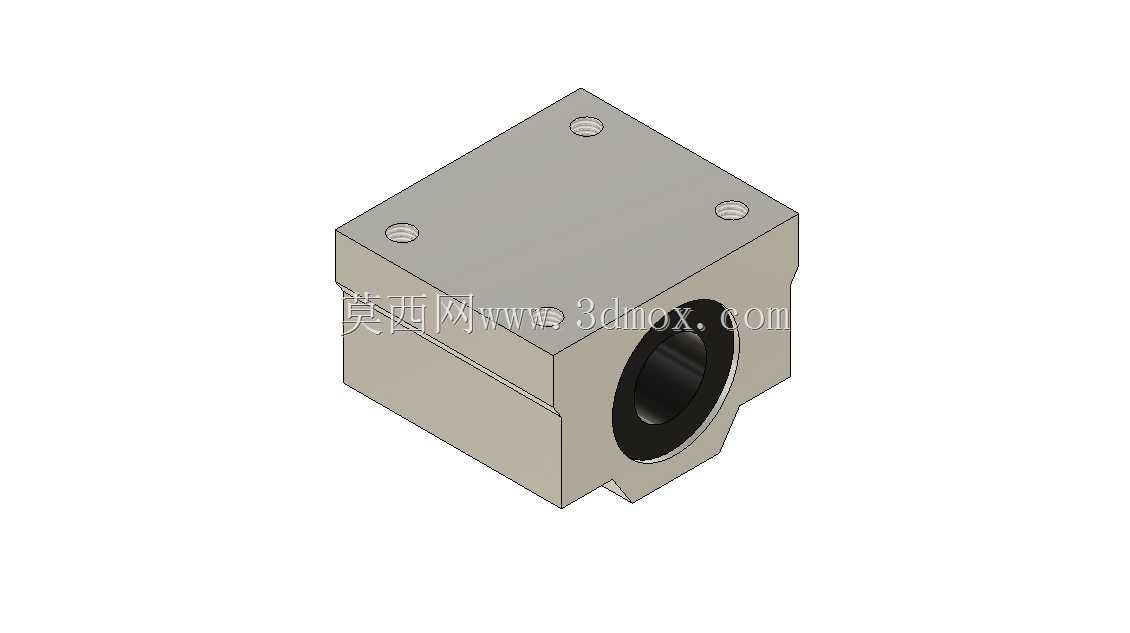

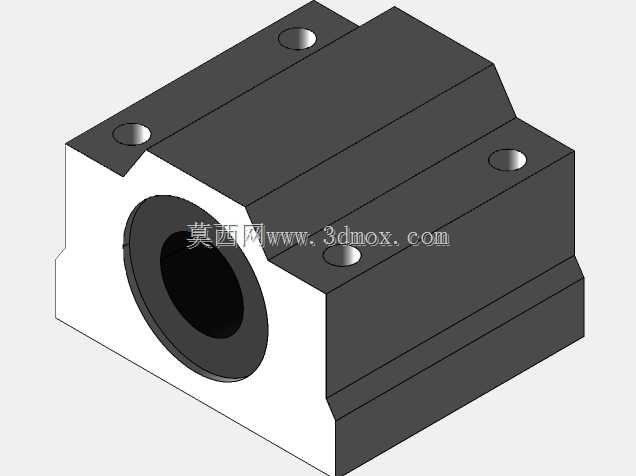

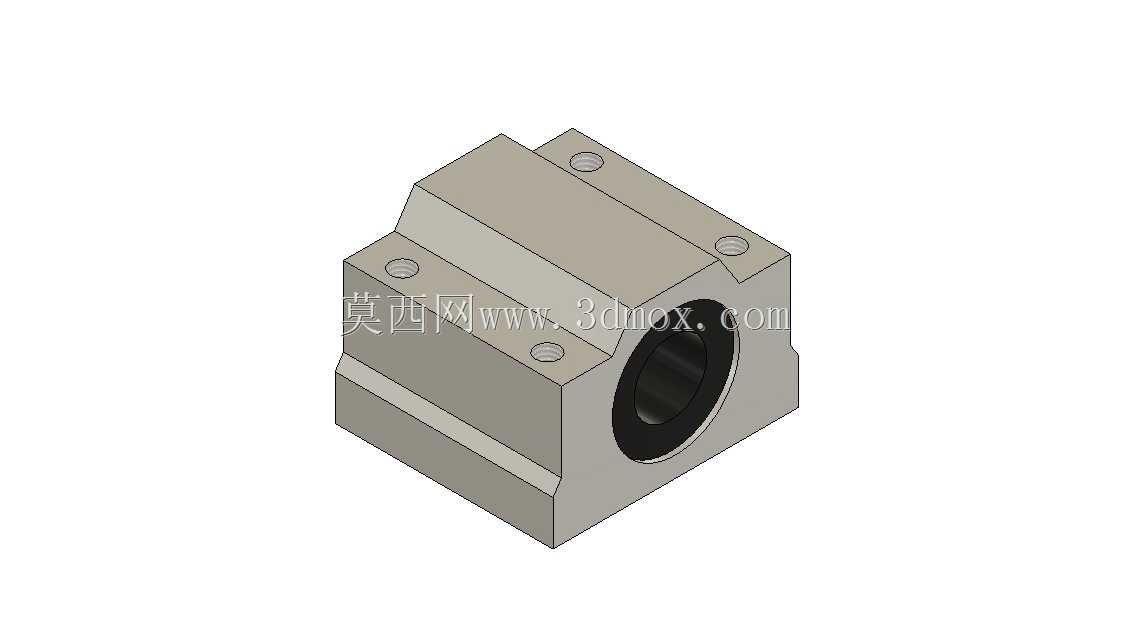

13mm孔径箱式直线钢轨滑动轴承

　　这款箱式直线滑动轴承主要适配直径13mm的圆形线性光轴，是轻载直线传动场景中十分常用的导向支撑部件，在桌面级自动化输送工位、小型检测设备滑台、3D打印运动轴、实验室精密位移平台这类对安装空间有紧凑要求的设备中应用广泛。不同于开口型直线轴承的可调间隙结构，这款封闭箱式单元采用一体化铝制本体设计，本体自带的安装凸台预留了四个沉头固定孔，安装时可直接通过螺栓将单元锁定在设备安装基板上，不需要额外加工轴承座安装位，能大幅缩短装配环节的加工与调试周期。轴承内部的滑动衬套与光轴为间隙配合，正常装配状态下可实现无卡滞的往复直线运动，本体的箱式结构将滑动摩擦段完全包裹在内，既能阻挡车间环境中的金属切屑、浮尘进入摩擦副表面，也能储存少量润滑脂，

　　延长日常维护的间隔周期。从安装边界来看，该轴承的轴向总长度、径向安装孔距都适配常规13mm光轴的配套安装尺寸，选型时只要确认光轴的直线度满足运行要求，不需要额外修改周边安装结构就能直接替换同规格的其他品牌同类型单元。设计这类直线轴承单元时，首先要保证内孔与安装基准面的平行度公差，否则运行过程中会出现光轴卡滞、滑动阻力骤增的问题，本体上的固定孔位置度也需要严格控制，避免装配时出现螺栓无法对位、强行锁附后本体变形挤压内孔衬套的情况。实际设备调试中，这类箱式轴承通常成对使用，两个轴承单元同轴固定在滑台两端，光轴两端锁定在设备机架上，滑台通过同步带或者丝杠驱动就能实现稳定的直线往复动作，相比滚珠式直线导轨，

　　这类滑动式箱式单元的抗冲击性能更好，在有小幅振动的工位上运行稳定性更优，采购成本也更低，适合对运动精度要求在丝级、运行速度不超过1m/s的常规传动场景。需要注意的是，装配时不能强行敲击轴承内孔 forcing 光轴穿入，否则会导致衬套变形，直接影响后续的滑动顺畅度，初次装配时可以在光轴表面涂抹少量低粘度润滑脂，降低初始运行的摩擦阻力。
