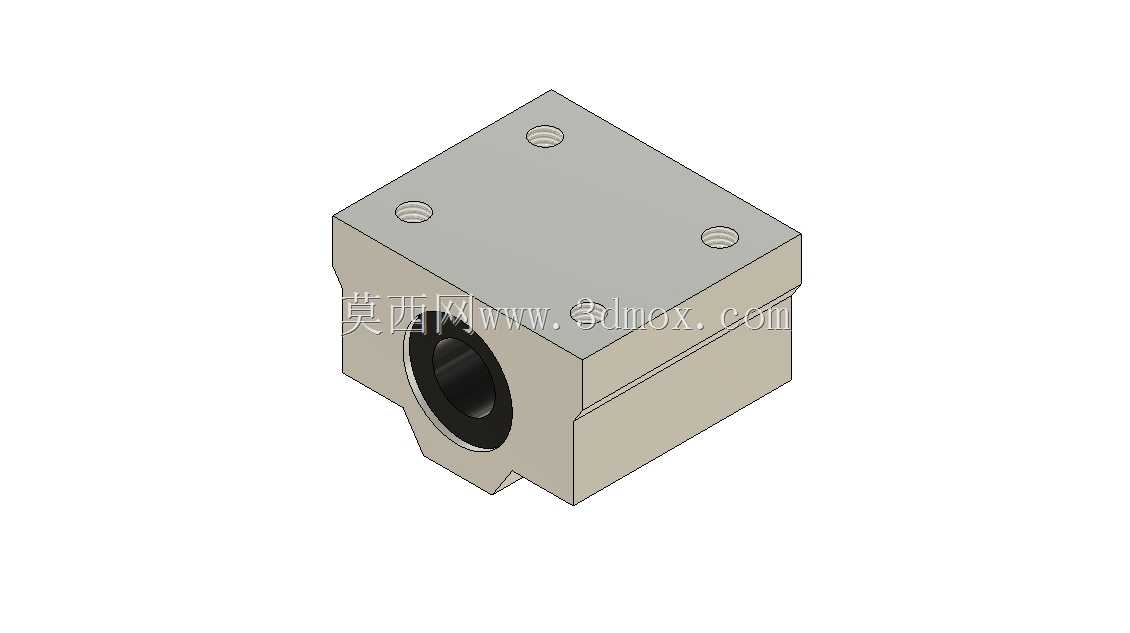

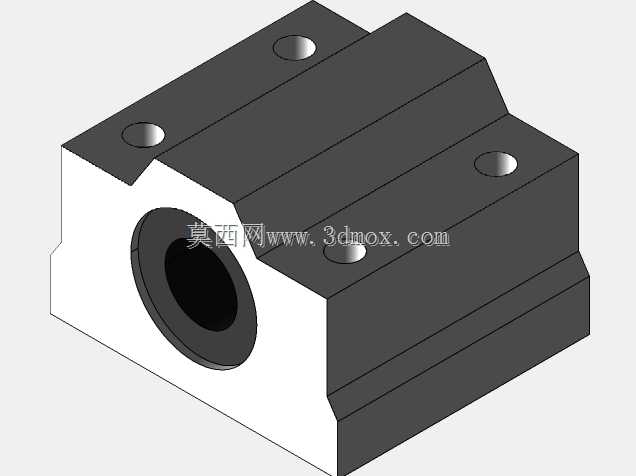

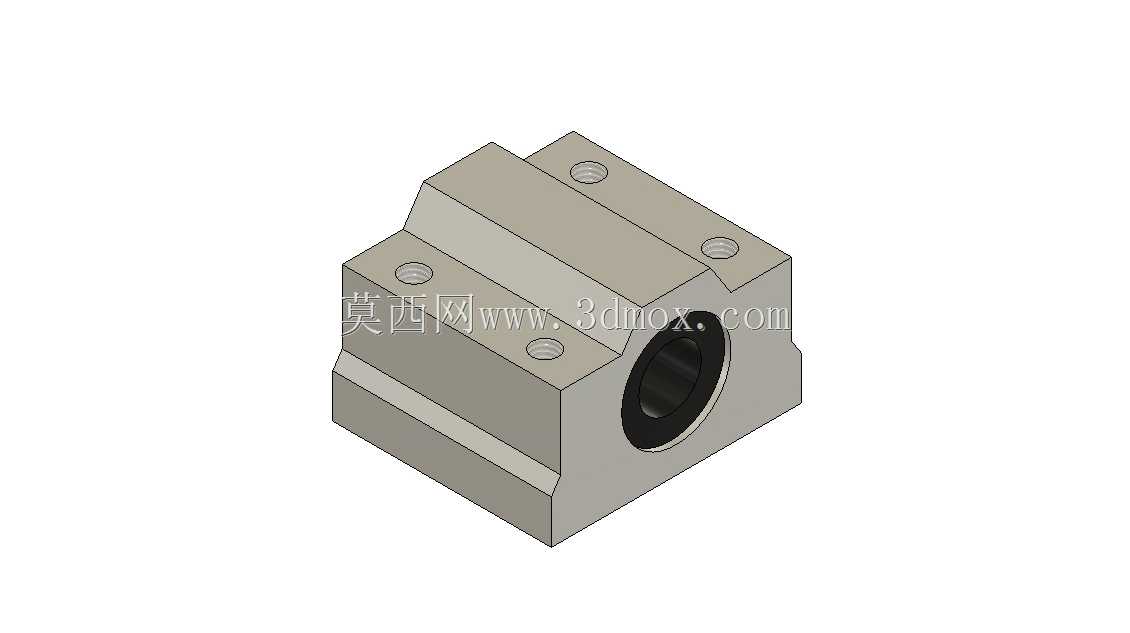

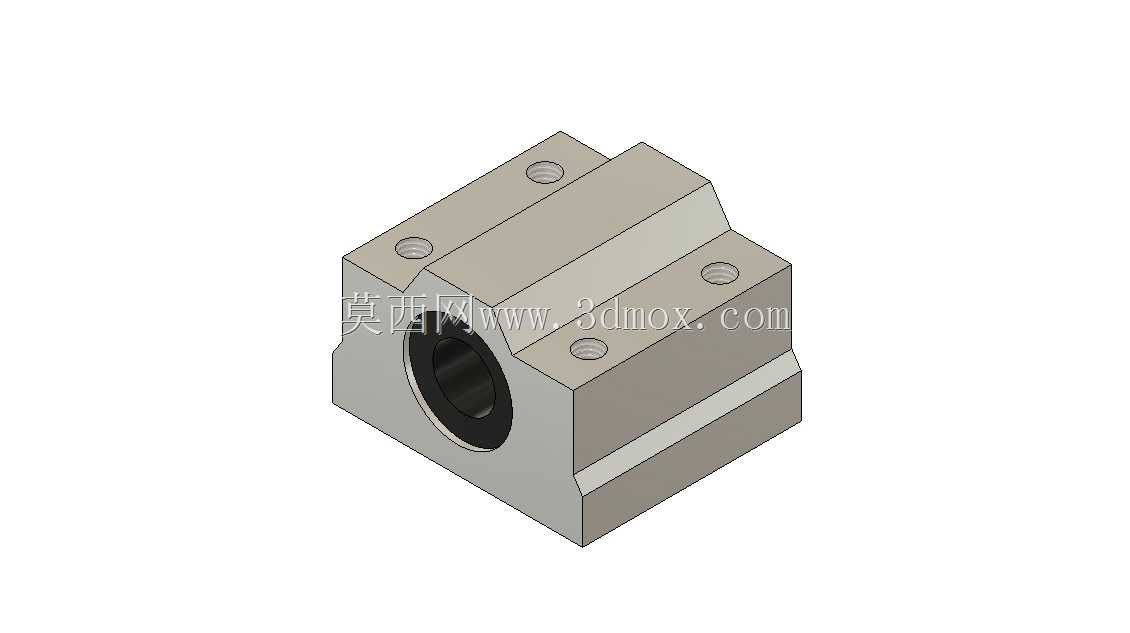

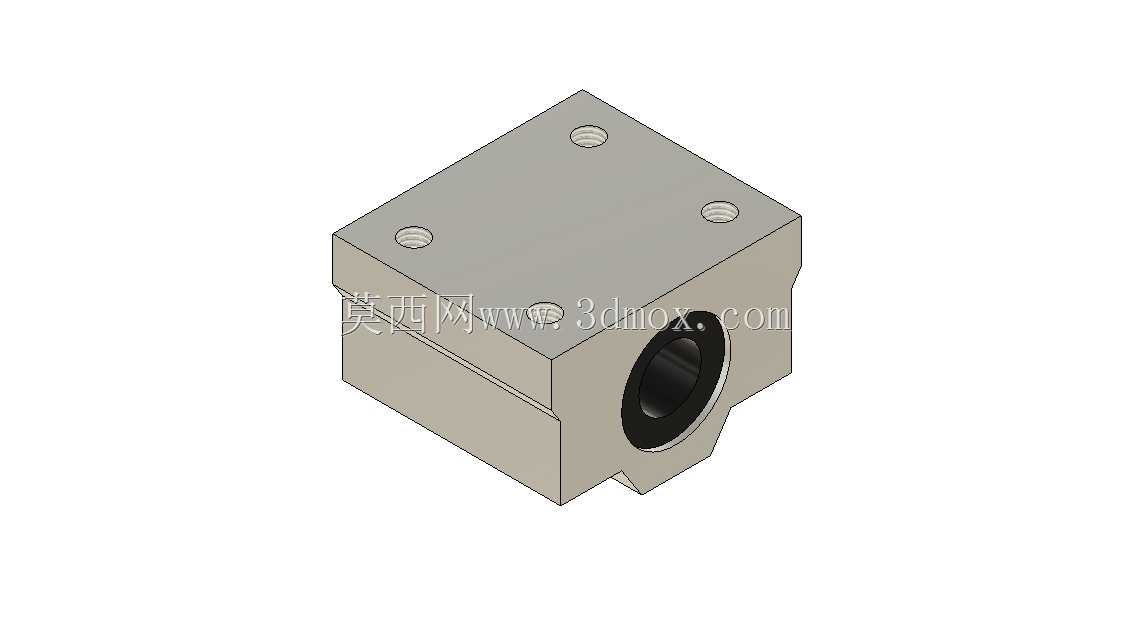

SC10系列箱式直线滑动导轨轴承结构

　　这款箱式直线滑动轴承主要适配直径10mm的圆形线性光轴使用，是轻载直线往复运动场景中十分常见的传动配套部件，在3D打印设备的运动轴搭建、小型自动化送料机构的滑台配置、桌面级检测设备的位移模组、非标工装的滑动导向结构中都有大量应用。不同于开口型直线轴承的安装方式，这款封闭箱式结构自带一体式安装基座，不需要额外加工轴承座安装位，四个角预留的安装沉孔可以直接通过内六角螺丝固定在移动载板上，大幅降低装配环节的加工复杂度，也能避免分体装配带来的同轴度偏差问题。从结构设计来看，内部的直线轴承衬套与外部的铝合金基座采用过盈压装配合，基座的安装基准面做了铣平加工，保证安装后轴承内孔轴线与安装面的平行度控制在合理公差范围内，

　　轴承内圈的保持架均匀分布储油槽与滚珠循环通道，运行时可以留存少量润滑脂，降低光轴与滚动体之间的摩擦系数，在额定负载下能保持顺畅的往复滑动，不会出现卡顿、爬行的问题。安装边界方面，这款滑块的整体外形为方正的块体结构，安装孔的孔距按照通用标准规格设计，能直接适配市面上多数同规格的光轴滑台安装位，不需要额外修改安装孔位，内孔与光轴的配合采用间隙配合公差，既不会因为间隙过大导致运动晃动，也不会因为配合过紧出现卡滞，日常维护时只需要定期从注油位补充润滑脂，就能保证长期运行的精度稳定性。在实际选型过程中，需要注意这款轴承的额定负载上限，它更适合轻载、高速往复的运动场景，不适用于重载冲击的工况，安装时要保证两根配套光轴的平行度，

　　避免侧向力直接作用在轴承内壁，否则会加剧滚珠保持架的磨损，缩短部件的使用寿命。建模过程中还原了基座的倒角、安装沉孔的深度、内孔轴承的装配层级，所有配合面的尺寸公差都按照实际加工要求做了预留，能直接用于设备的装配干涉检查、运动仿真模拟，也可以作为非标设备设计时的选型参考模型，帮助结构工程师快速完成滑台部分的结构布局，减少重复绘制标准件的工作量。
