16mm孔径箱式直线导轨滑块轴承结构

　　这款箱式直线轴承滑块主要适配直径16mm的圆形直线光轴使用，是轻载线性往复传动场景里的常用配套部件，在3D打印设备的运动轴搭建、小型自动化点胶工位的滑台配置、桌面级检测设备的位移调节机构、非标工装的推拉导向结构中都有大量应用。从实际使用的角度看，这类滑块的核心作用是为光轴上的运动负载提供低摩擦的直线导向支撑，内部自带的保持架与滚珠循环结构，能让滑块沿光轴轴向移动时保持顺畅的滑动状态，相比无衬套的直接光轴配合，能大幅降低运动过程中的卡顿与磨损，同时承担垂直于光轴方向的径向负载，保证运动过程中负载端的位置精度不会出现偏移。

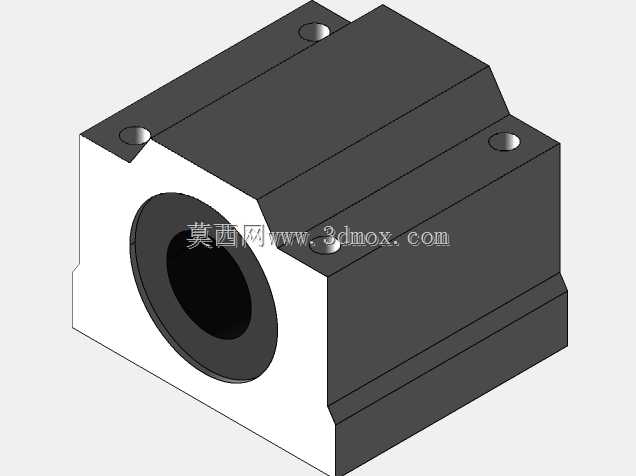

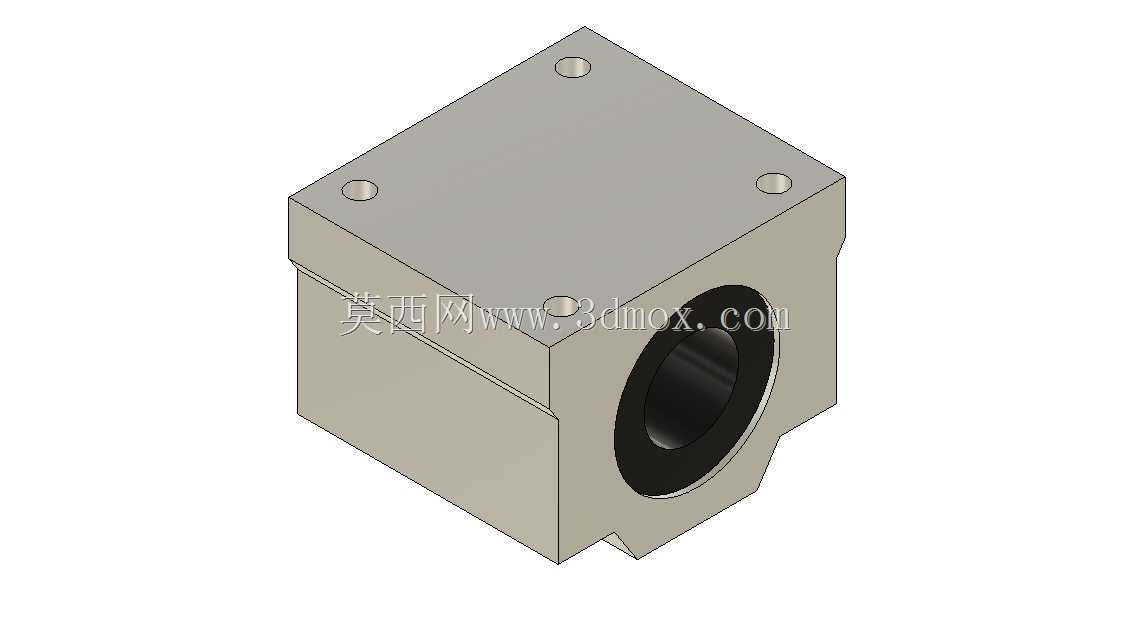

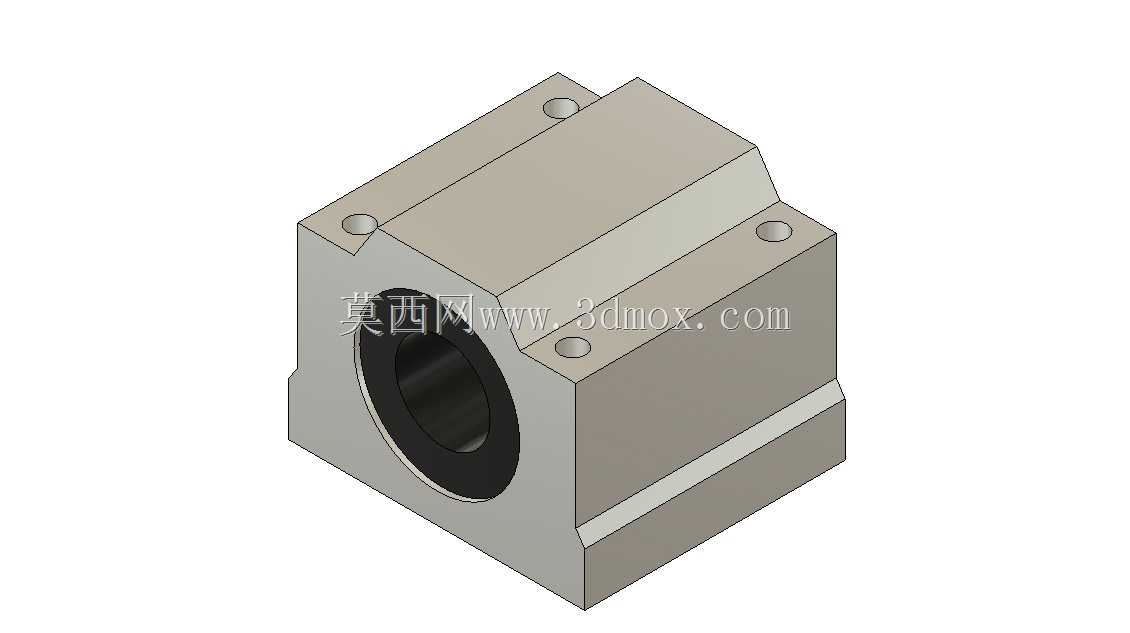

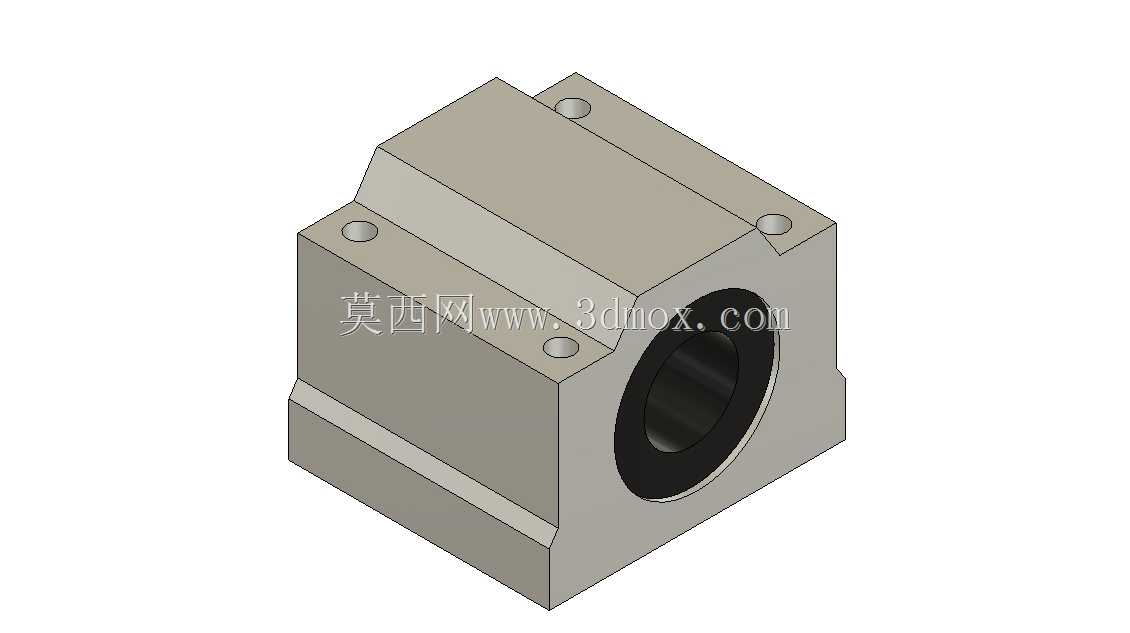

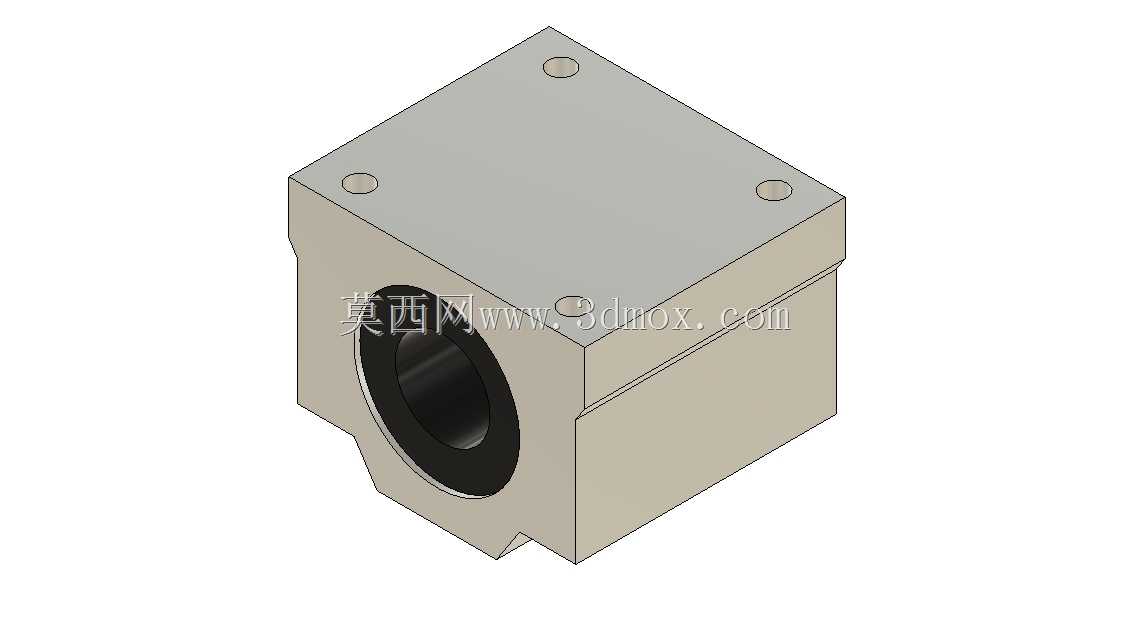

　　从结构设计的逻辑来看，滑块采用封闭箱式的外壳结构，主体为铝合金材质加工而成，外壳四个角预留了沉头安装孔，安装时可以直接通过螺栓将负载件固定在滑块的上表面，不需要额外设计转接抱夹结构，能有效缩减整套直线传动机构的安装空间。滑块中心的通孔为光轴穿过的配合位，内部的滚珠沟槽与光轴外圆直接接触，两端自带密封挡圈，能阻挡车间环境里的粉尘、切削碎屑进入滑块内部的滚珠循环通道，避免异物卡滞造成的滑动阻力增大或者滚珠磨损问题。

　　在安装边界的尺寸把控上，这类滑块的安装孔位间距、整体外形的长宽高尺寸都遵循行业通用的配套标准，选型时只要确认适配光轴直径为16mm，就能和同规格的光轴、端部支撑座直接搭配组装，不需要单独做安装位的适配加工。实际装配时需要注意，光轴的两端固定要保证同轴度，避免光轴出现倾斜造成滑块滑动时的偏磨，同时安装负载时要保证负载的重心尽量落在滑块中心轴线上，减少偏心负载对滑块内部滚珠的单侧压力，延长部件的实际使用寿命。不同于开口型的直线滑块，这种封闭箱式结构的整体刚性更好，适合光轴两端固定、中间无额外支撑的短行程传动场景，运动过程中不会出现滑块与光轴配合间隙过大的问题，能稳定保持运动过程中的直线度要求。
